Отоплителна система ленинградска: връзка, характеристики,

Отоплителната система на частна къща Лениндрашка принадлежи към едно от най-надеждните и лесни за изпълнение решения. Ще ви разкажем за характеристиките, предимствата и начините за свързване на тази отоплителна система.

Еднотръбна отоплителна система (Ленинградска)

Определение и състав

Ленинград се отнася до еднотръбната система на охлаждащата циркулация в отоплителната верига на къщата. В този случай радиаторите или батериите са свързани в серия и водата се движи в затворен контур:

Фигурата показва основните възли:

1. Бойлер за отопление. Има газ, дърво, торф, твърдо гориво, електрически и бензинови агрегати, най-често използват газови котли;
2. Отводняваща тръба за отвеждане на въздуха и изтичане на вода от разширителния съд. Наличието на такава тръба показва открит тип нагряване, при което излишната вода се отстранява без да се създава налягане; (Виж също статията Въздушно отопление: функции.)
3. Разширителен резервоар. Той е проектиран да регулира налягането чрез натрупване на вода по време на термичното разширение и отдръпване по време на охлаждането. В случай на авария и прегряване / кипене на охлаждащата течност тя действа като аварийно изпускане на вода;
4. Циркулационна помпа. Осигурява необходимото налягане и скорост на циркулация на охлаждащата течност в схеми с принудителна циркулация;
5. Сферичен кран за източване на водата. Необходимо е да извадите охладителната течност от тръбопровода и радиаторите за периода на ремонт или за запазване на отоплителния кръг за зимата;
6. Тръба за гореща вода;
7. Крейн Мейевски за отстраняване на излишния въздух от радиатора;
8. Радиатор или батерия;
9. Тръба за отвеждане на топлината от отпадъци (връщане);
10. Изтичане на отпадни води за изхвърляне на водата, изведена от основната мрежа;
11. Сферичен кран за връзка с вода. Когато е отключена, веригата се напълва с вода, кранчето се заключва и започва отоплението;
12. Филтър за пречистване на вода преди подаване към отоплителния тръбопровод;
13. Сферичен кран за изключване на радиатора. Позволява ви да изключвате отделни батерии за ремонт или да пестите енергия;

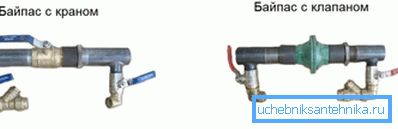

14. Байпас или байпас дюза. Позволява ви да регулирате (ако е инсталиран игла клапан) или да отрежете радиатор от обща схема.

Затворената отоплителна система предполага, че има разширителен резервоар без изпускателна дюза. Такива отоплителни инсталации работят под налягане и за защита на аварийни режими под формата на проста конструкция се осигурява:

Обърнете внимание! Еднотръбното решение приема последователна подредба на отоплителните тела на обща или решетка. Това спестява тръби и инсталационни дейности.

Разновидности

В допълнение към разделянето на затворени и открити видове, Ленинградска се различават по вид окабеляване за хоризонтални и вертикални сортове.

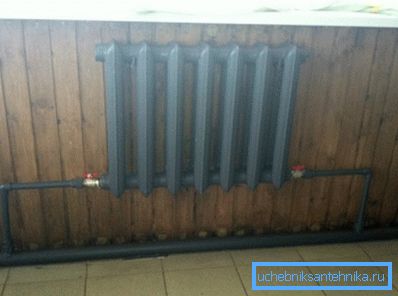

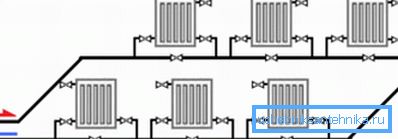

Хоризонталната схема на отопление в частна къща е най-предпочитана. Това включва полагане на главния по контура на помещението по външната стена в дебелината на пода или над неговата повърхност. Радиаторите са свързани в серия към главната линия:

Обърнете внимание! Желателно е да се направи една схема, докато броят на радиаторите във веригата не трябва да надвишава 10 броя. Когато свързвате две вериги с различни дължини и топлопредаване, тяхната производителност трябва да се регулира от иглените вентили, така че да няма дисбаланс на системата.

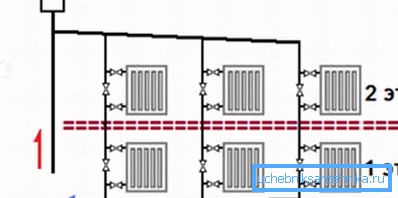

С вертикални тръби към общата тръба, отоплителните уреди се свързват последователно. В такива случаи, като правило, се използва задължителен циркулация и най-високото водоснабдяване.

Обърнете внимание! Както виждаме, при вертикално окабеляване най-често се осъществява паралелното свързване на няколко вериги с единични тръби към общия тръбопровод. Това е удобно за многоетажни къщи.

Предимства и недостатъци

Ако говорим за предимствата на еднотръбното отопление, те основно почиват на икономичност и надеждност:

• Единичната тръба има по-малка консумация на тръби, поради което цената на проекта намалява;
• Монтажът, заваряването и други свързани работи с една тръба са много по-малко, Това също ви позволява да спестите от трудовото възнаграждение и разходите за електричество, време и доставки;
• Системата е изпитана по време и се оказа изключително надеждна;

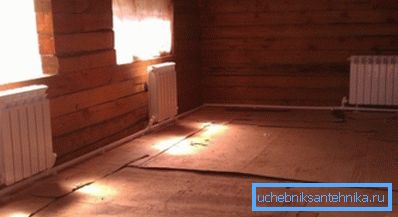

• Възможно е тръбата да се скрие под пода, В този случай е необходимо да се вземат предвид топлинните загуби от главния контакт с подовите конструкции и да се извърши подходяща топлоизолация;

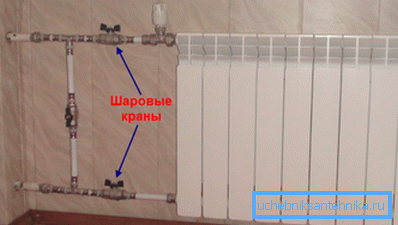

• Наличието на байпас позволява ремонт на устройства по време на работата на отоплението, както и за регулиране на интензивността на работа на отделните батерии и помещения.

Недостатъците на Ленинградка могат да бъдат приписани на нейните качества:

• Необходимост от спазване на правилното съотношение на диаметрите на тръбите, голяма част от главната тръба;
• Неравномерно нагряване на радиаторите в зависимост от тяхното изваждане от котела. За да се изравнят температурите, е необходимо да се увеличи размерът и броят на участъците на акумулатора, тъй като той се отстранява от източника на топлина;
• Из-за неравномерного распределения тепла подключать в один контур более 10 радиаторов не рекомендуется, поэтому такое решение подходит только как отопление частного дома - своими руками его реализовать проще всего.

Обърнете внимание! От анализа на предимствата и недостатъците на еднотръбната отоплителна схема може да се заключи, че тя е подходяща за частни и малки общински къщи.

заключение

Ленингдрашка позволява просто и евтино организирано отопление в частна къща. Има гъвкавост и възможност за регулиране на топлинната мощност на отделните нагреватели. За по-цялостно впечатление вижте видеоклипа в края на статията.
