Отопление - водоснабдяване - канализация: връзки, свързване

Какви методи за свързване на тръби се използват, когато се инсталира канализация, водоснабдяване и отопление? Как са свързани различни водопроводни и отоплителни уреди? Нека да разберем.

връзки

Канализация

Тежестта може да се събира и запечатва по един от следните два начина:

1. Преследване на хълбоците от чугунени тръби, Кухината между камбаната и вмъкнатата цилиндрична секция на тръбата се запълва с органични влакна със смола или битумна импрегниране (уплътняване), уплътнявана чрез навиване, след което гнездото се запечатва с циментов разтвор или стопилка сяра.

Полезно: в последния случай връзката се разглобява след загряване с горелка, сешоар или издухвател. Тази работа се извършва само от собствените си ръце във вентилирана стая и в респиратор или газова маска. Инструкцията е свързана с киселинността на серните пари: те са напълно способни да причинят пълна дихателна парализа.

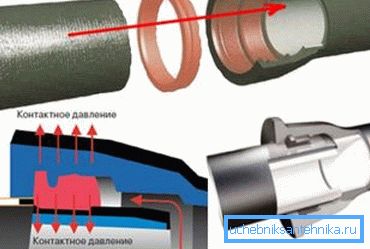

1. С кантови връзки с гумени пръстеновидни уплътнения, Те също така се доставят с компонентите, необходими за завъртане или разклоняване на мрежата (фазона). Съединителите с опорни пръстени използват:
2. Тръби от сив чугун.
3. Тръби от сферографитен чугун (изработени от високоякостен чугун с нодуларен графит, отличаващ се от сивото с висока пластичност и ударна якост).

• Продукти от PVC и полипропилен.

Студено водоснабдяване

Само материалите, използвани за HRC, се характеризират с ниско термично съпротивление: полиетилен и поливинилхлорид. Как се монтират те?

Отопление и ГВС

Отоплението и водоснабдяването с работна температура до 95С могат да бъдат инсталирани чрез следните методи и материали:

• Черными стальными трубами - с использованием газовой, электрической сварки или резьбовых соединений. Резьбы герметизируются сантехническим льном (лучше - с краской или олифой, которые защитят его от выгорания) или полимерными материалами - лентой ФУМ или полимерной нитью с силиконом.

• Оцинковкой - только на резьбах. Сварка выжигает цинковое покрытие, оставляя сталь без антикоррозионной защиты.

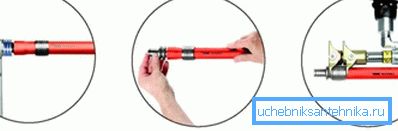

• Сшитым полиэтиленом - фитингами, представляющими собой обычный штуцер - елочку с фиксирующей гильзой. Труба растягивается специальным инструментом - экспандером, после чего надевается на штуцер; эффект молекулярной памяти заставляет ее надежно обжать штуцер уже через несколько секунд.

Любопитното е, че цената на инструмента пречи на разпространението на материал. Това е най-малко 10 000 рубли за модели с входно ниво.

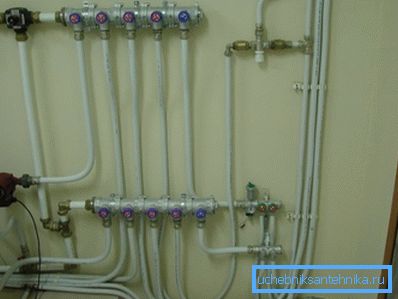

• Металлопластиком - компрессионными фитингами с разрезным кольцом и накидной гайкой, а так же пресс-фитингами, при использовании которых конец трубы обжимается на штуцере нержавеющей гильзой с помощью ручных или электрических клещей.

• Полипропилен. Подобно на полиетилен, той се свързва чрез нискотемпературно запояване, но не и с края, но с помощта на съединителни фитинги. Заедно с тях се използват притискащи фитинги, силно наподобяващи компресионни, но снабдени с пружинна брава, за да се предотврати случайно разглобяване на връзката.
• Гофрирана неръждаема стомана. С него се използват най-простите компресионни фитинги с високотемпературни силиконови уплътнения.

Заметьте: мы перечислили лишь наиболее популярные материалы для отопления и водоснабжения. Дорогую экзотику вроде меди мы не затрагиваем - просто потому, что ее эксплуатационные свойства не дают материалу особых преимуществ перед той же нержавейкой при более высокой стоимости.

Свързване на водопроводни и отоплителни инсталации

Какви са начините за свързване на водопроводното отопление и канализацията?

Канализация

За да се свържат водопроводните устройства към канализационната система, се използват гумени ръкави, които предотвратяват не само изтичането на фунията, но и появата на миризми.

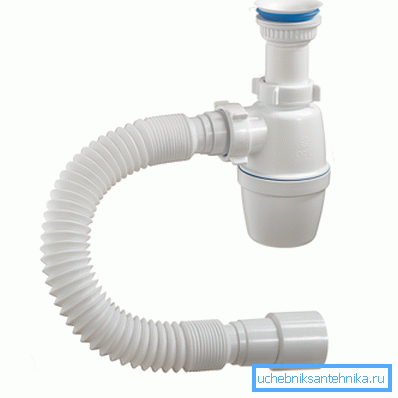

Въпреки това: гофрираните тръби с мивки и мивки не се нуждаят от адаптери и са херметично свързани към гнездата на канализационната система с диаметър 50 мм.

Смесители

Има само четири начина за свързване на миксери:

1. На твърдите тръби за стенен монтаж се използват обичайните ъгли.
2. Гъвкавите връзки изискват използването на морски водорасли със закрепване към основната стена.
3. Миксерите pobartnoy инсталация най-често се свързват с тръби гъвкави маркучи с nakidnymi ядки.
4. Несколько устаревшие изделия набортной установки с тройниками ("елочка") могут соединяться с подводкой патрубками на резьбах; однако вместо них все чаще используется гибкая гофрированная нержавеющая труба.

Резервоари за тоалетни

Тук изборът на опции е още по-малък.

• Най-често болтовият клапан на резервоара е свързан към захранването чрез гъвкав маркуч с присъединителни гайки.

• За свързване на подземните резервоари е обичайно да се използват твърди съединители от всякакъв тип, които се свързват към вентила с ъгъл или съединител.

Радиатори, конвектори

Отоплителните уреди могат да бъдат свързани към съединителите:

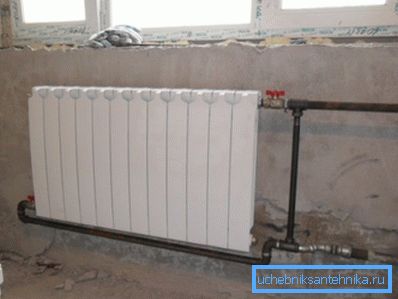

1. Чрез радиаторни щепсели или адаптери (например повечето алуминиеви и биметални радиатори имат DU25 нишки, което изисква стандартен адаптер за стандартния диаметър на стоманените тръби DN20). Корк или адаптер се изпраща на радиатора на дълъг конец; намотката се затяга с гайка.

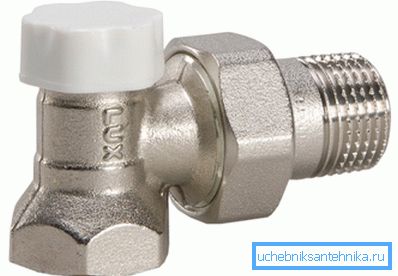

2. В стесненных условиях или при подключении подводки к левой резьбе нередко применяются американки - быстроразборные фитинги с накидными гайками и резиновыми уплотнителями.

Заключение

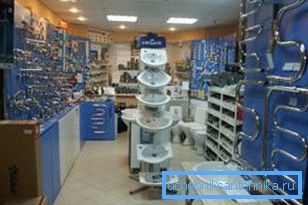

Надеемся, что наш миниатюрный обзор позволил читателю удовлетворить свое любопытство. Как видите, за последние годы на рынке не появилось какой-то особенной экзотики - все для водоснабжения и отопления по-прежнему можно купить в любом магазине. Как всегда, дополнительную полезную информацию предложит прикрепленное видео. Успехов!
