Отопление и вентилация: норми, правила, характеристики

Отоплителните системи и системите за вентилация на сградата са взаимосвързана конструкция, която трябва да осигури нормализирани метеорологични условия и качество на въздуха (чистота) в обслужващата зона на жилищни, административни и промишлени сгради. Ще Ви кажем какви изисквания трябва да бъдат изпълнени от вентилационната система.

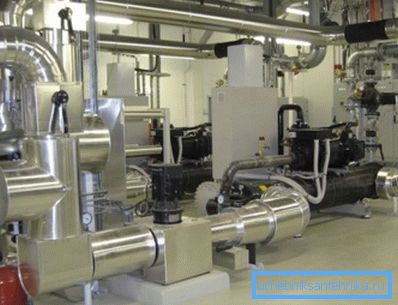

Системи за отопление, вентилация и климатизация (HVAC)

Общи разпоредби

Изчисляването, проектирането и инсталирането на отопление и вентилация са сложни, отчитайки взаимното влияние на системите един върху друг, като се има предвид и възможността за съчетаване на техните функции и спестяване на енергия. Защо това се случва по този начин, ще покажем по-долу.

Вентилацията, климатичните и отоплителните мерки, по един или друг начин, са насочени към решаване на една задача - осигуряването на необходимия микроклимат в стаята. Това означава, че всяка от тези системи има ефект върху общите климатични характеристики.

Съвременните климатични системи, особено вентилационните и климатичните системи, се контролират от автоматизираната обратна връзка, т.е. климатичните промени в зоната на обслужване засягат не само инсталацията, която е довела до тези промени, но и тази, която работи в същата зона, но с малко различни задачи.

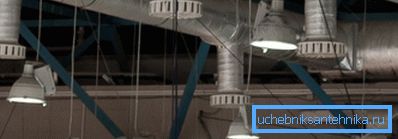

Например, помислете за ситуацията, в която нагревателите загряват въздуха в момент, когато вентилацията премахва най-горещия въздух и доставя охладени потоци от улицата. Ако и двете системи не вземат предвид въздействието, което имат един върху друг, можем да се изправим пред режим, при който прекомерната вентилация ще доведе до неефективно нагряване или прекомерно излагане на енергия.

За разлика от предишните епохи, нашата страна прие капиталистическия начин на икономическо развитие и сега потребителят плаща за всичко. Във връзка с това проблемите на енергоспестяването, които се отнасят до отоплението, климатизацията и вентилацията, стават актуални.

На първо място е необходимо да се помни нуждата от топлоизолация на ограждащите конструкции на сгради и индустриални помещения, тръбопроводи и топлопроводи.

Важно е също така климатичните инсталации да бъдат оборудвани с гъвкава система за управление и висококачествена автоматизация, която да ви позволи да регулирате режимите на работа на всички системи в най-рационалните, икономични и адекватни работни условия. Разбира се, без да се вземат предвид всички фактори на влияние, включително взаимното влияние на системите един върху друг, тази корекция е проблематична.

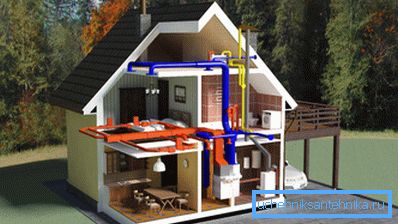

Обърнете внимание! Както можете да видите, вентилацията, отоплението и климатизацията се считат за единна климатична система, всички възли на които са взаимосвързани и взаимно се повлияват.

Структура и състав

За да се разбере работата на ОВК като цяло, е необходимо да се знае кои възли и агрегати са включени в техния състав. Също така е важно да си представите структурата на системата и относителната позиция на елементите.

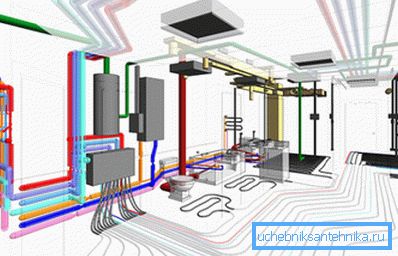

Най-сложната и разклонена е вентилацията.

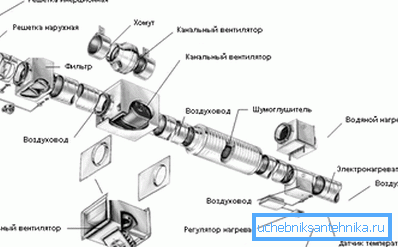

Ако разгледаме система за механично принудително захранване и изпускателна вентилация, тогава можем да различим тези компоненти:

• Въздуховоди, канали и валове, Това е система от начини, по които се извършва притокът и изтичането на въздушни маси. Изработени са от различни строителни материали, по-често - от метал;
• Електроцентрали - Вентилатори и помпи. Осигурява движение на определени обеми въздух с определена скорост и налягане;

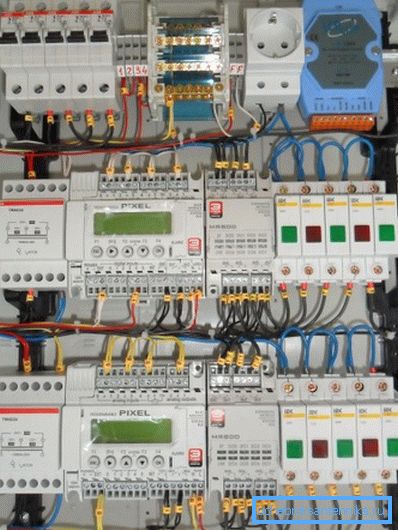

• Система за управление, автоматизация и защита, Това е комплекс от сензори, контролери и изпълняващи механизми, които извършват мониторинг и настройка на системата в реално време според определени програми и режими на работа. Може да контролира въртенето на вентилаторите, отварянето и затварянето на вентили, работата на въздухонагреватели, аварийните превключватели и друго оборудване;
• Въздушен подготовка, Тук филтрирането, рекуперацията, отоплението / охлаждането и изсушаването / овлажняването на въздуха се извършват с помощта на различни единици: филтри, нагреватели, рекуператори и изсушители;
• Контролен панел с възможност за ръчно и автоматично настройване на най-важните параметри и режими.

Отоплителната система може да се състои от различни единици в зависимост от нейния сорт:

• Централизираната система за подаване на охладител ни позволява да намалим състава му до тръбопровода и радиаторите;

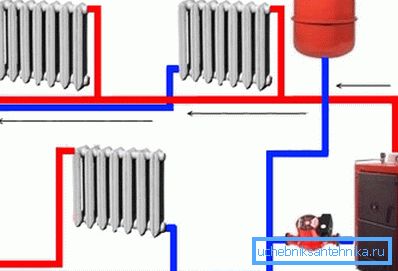

• Самостоятелната система, с изключение на тръби и радиатори, ще бъде оборудвана с котел с отоплителна среда и циркулационни помпи за поддържане на необходимото налягане и дебит на водата;
• Отоплението на дърва е ограничено до фурната и комините, които затоплят къщата и въздуха;
• Електрическото отопление ще се състои от енергийни системи, проводници и нагреватели. Последният може да бъде с течен охладител (масло и вода), с нажежаема спирала, с тръбен електрически нагревател (TEN) или инфрачервен рефлектор;
• Отделен тип централно или автономно отопление може да се разглежда като система за "топъл под", тъй като той играе ролята на подовата замазка на радиатора.

В зависимост от конструкцията и логиката на HVAC операцията, той може да се използва за предварително загряване на захранващия въздух, за който е възможно да се използва отоплителна среда от отоплителната система. Също така вентилационните потоци често се използват за отопление на помещенията, например в спортни комплекси може да се види термична завеса във вестибюла на входа, която се извършва от масите на топъл въздух и пара, отстранени от басейна.

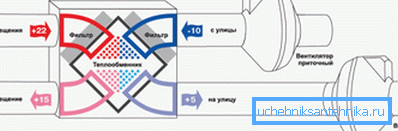

Накрая възстановяването използва топлината на отработения въздух за загряване на захранващия въздух, което също влияе върху температурата на въздуха в помещението и спестява енергия за отопление.

Климатизацията, сама по себе си, е включена изцяло в климатичната система. Отчасти това е вентилация и частично - отопление / охлаждане, така че когато климатикът е включен, режимът на работа на общата вентилация се променя.

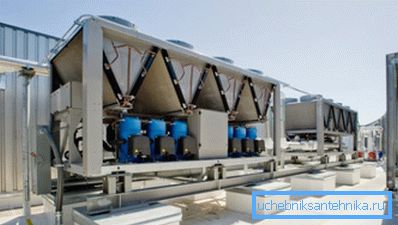

Обърнете внимание! В модерните схеми на ОВК, някои възли могат да бъдат често срещани и функциите на другите могат да бъдат дублирани и обменни. Като цяло те представляват една климатична система.

Предвид факта, че цената на оборудването за модерна климатична система е много висока, е желателно проектирането и инсталирането да се извършват от професионалисти и квалифицирани специалисти. В същото време трябва да разберем, че за да се постигнат същите резултати от силите на независимите звена, разходите би трябвало да се увеличат.

Регулаторни изисквания

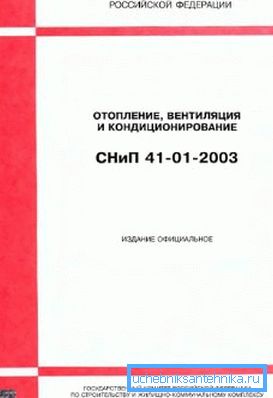

Gosstroy RF прие през 2004 г. SNiP за отопление и вентилация под номер 41-01-2003, регламентира и дефинира нормите и правилата, които климатичното оборудване трябва да спазва.

Общи разпоредби документа требуют соблюдения ряда технических параметров:

1. Норми за метеорологични условия и чистота на въздуха в обслужваната зона в помещенията на жилищни и административни сгради. GOST за този тип съоръжения е номер 30494 и има документ SanPin 2.1.2.1002 за качеството на въздуха;
2. Норми за метеорологични условия и чистота на въздуха в обслужваната зона в производствени, лабораторни и складови съоръжения в съответствие с GOST 12.1.005 или SanPin 2.2.4.548;
3. Норми за натоварване от шума и вибрациите от работата на HVAC оборудване и външни източници съгласно SNiP 23-03. За аварийните и противогазните системи съгласно GOST 12.1.003 нивото на шума в помещенията с оборудване не трябва да надвишава 110 dBA, с импулсен шум - не повече от 125 dBA;
4. Норми за защита и защита на атмосферата от вредни вентилационни емисии;
5. Норми за поддържане на отоплителни, вентилационни и климатични системи;
6. Норм за пожарна и експлозивна безопасност на климатичните съоръжения.

Обърнете внимание! Всички използвани тръбопроводи, канали за дихателни пътища, топлоизолационни конструкции и отоплителни и вентилационни съоръжения трябва да бъдат направени от материали, одобрени за изграждане. Всички материали, подлежащи на задължително сертифициране, трябва да имат оправдателни документи за тяхното използване.

Специално внимание се отделя на безопасността. Всички ОВК трябва да бъдат проектирани, като се вземат предвид изискванията за безопасност, съдържащи се в регулаторните документи на надзорните органи, както и като се вземат предвид изискванията на производителя на оборудване, материали и оборудване, ако тези изисквания не противоречат на тези правила и разпоредби.

Освен това топлоносителят във вътрешните системи за топлоснабдяване трябва да има температура с 20 ° C по-ниска от температурата на самозапалване на газове, аерозоли и други вещества в помещението.

При същата температура не трябва да надвишават максималните стойности, посочени в техническата документация за фитинги, материали и оборудване, както и стойностите, посочени като максимални в тези правила и разпоредби.

Ако температурата на водата в тръбопровода или радиатора надхвърли 105 ° C, тогава са необходими мерки за предотвратяване на ефервесценцията. Ако температурата на наличните повърхности надвишава 75 градуса, повърхностите трябва да бъдат защитени с огради или топлоизолация, особено когато става въпрос за предучилищни заведения.

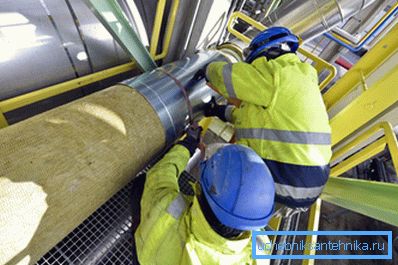

Температурата на повърхността на топлоизолацията не трябва да надвишава 40 ° C, а тя трябва да осигурява:

• Защита от изгаряния;
• Загуба на топлина, която не надвишава допустимото;
• Защита срещу кондензация;
• Защита на охлаждащата течност от замръзване, ако тръбопроводът е поставен в неотопляеми или охладени помещения.

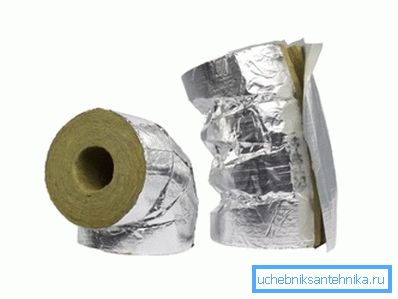

Също така е необходимо да се изолират горещите повърхности на вентилационните и отоплителните инсталации, комините, тръбопроводите и въздуховодите, намиращи се в помещенията. На повърхността на топлоизолацията, температурата трябва да бъде с 20 ° C по-ниска от температурата на запалване на газове, аерозоли и прах в стаята.

За топлоизолация се използва SNiP 41-03.

Пресичането на въздуховоди с горими и експлозивни вещества чрез тръбопровод е възможно само ако се наблюдава разликата в температурата от 20 ° C между температурата на запалване на субстанцията и повърхностната температура на тръбата. Ако температурата на възпламеняване е под 170 ° C, това пресичане е неприемливо.

Системите за отопление с въздух не трябва да произвеждат поток, който е по-горещ от 70 ° C, когато излиза от дистрибутора. Въздушните загряващи завеси на външните врати са ограничени до 50 ° C, а при външни отвори и врати - 70 ° С.

Обърнете внимание! При отоплението и вентилацията на помещенията параметрите на микроклимата приемат съгласно GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 и SanPin 2.1.2.1002. Нормите за студените и топли периоди на годината, както и за различните стаи са посочени в този документ.

Поддръжката на отоплителните и вентилационните системи се осъществява от професионални екипи със собствена аварийна диспечерска служба.

заключение

Вентилацията и отоплението са една единствена климатична система, която е проектирана, като се има предвид взаимозависимостта на тези функции. Параметрите на системите за ОВК се нормализират и регулират от редица официални документи, където се обръща специално внимание на безопасността. Видеото в тази статия допълва казаното.
