Ние правим отоплителен котел със собствените си ръце

10-12-2017

Отопление

Разбира се, дизайнът на отоплителен котел със собствени ръце е от интерес за много собственици на частни къщи, защото това е ефективен начин да си спестите пари, плюс моралното удовлетворение, което човекът, който прави нещо сам, получава. И не винаги е възможно да се закупи фабрика заради високата цена, тъй като цените на тези продукти не могат да се впишат в заплатите на средния руски гражданин.

Сега ще разберем как можете да направите такъв нагревател с топлообменник, изработен от тухли, и да видите видеото, придружаващо статията.

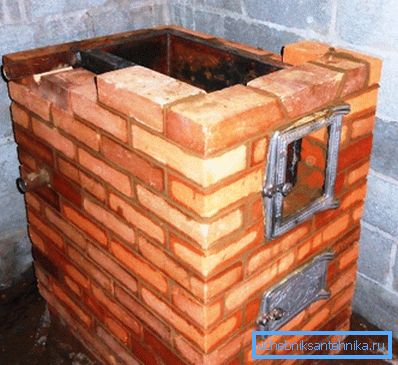

Производство на отоплителни котли от собствени ръце. Това е възможно

Правете всичко сами

Общ преглед

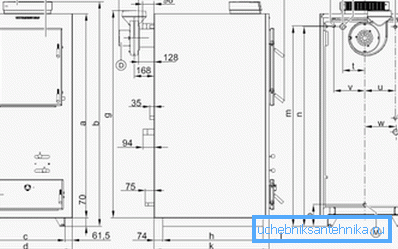

Чертежи на котли за отопление с пиролизен тип

Проектирането на отоплителни котли може да бъде много по-различно от това на техните колеги, тъй като те отчитат не само мощността и вида гориво на уреда, но и неговите индивидуални характеристики.
На първо място, това се отнася до дизайна на топлообменника, който може да бъде направен от тръби, които се свързват помежду си, както и от тръби и контейнери от листова стомана, но в същото време изпълнява същата функция със същата мощност.
Разбира се, за да направите такава единица сами, се нуждаете от известно преживяване и тъй като само опитен заварчик може да заварява отоплителен котел (топлообменник), а след това да няма професионални умения в тази област, е по-добре да поканите специалист, Моля, обърнете внимание, че шевът е необходим на много високо качество, защото контейнерът ще съдържа вода, която може да прониква в празнината, по-малко от един микрон.
Ако сте в състояние да работите с български (ъглошлайф), а след това да имате пред очите си чертеж на отоплителния котел, можете сами да подготвите детайлите на топлообменника и да извършите сами работата по заваряването, Но тук е много важно строго да се спазват размерите и пропорциите, в противен случай заваряването ще бъде просто невъзможно поради несъответствието в размерите.
Также здесь необходимы навыки печника или хотя бы каменщика - вам предстоит возводить кирпичную кладку, причём, по определённым правилам, так как каждые чертежи котла отопления имеют свои особенности из-за разной величины.

Забележка. Ще разгледаме няколко дизайна, които можете да направите сами или с помощта на професионален заварчик.

Вариант №1

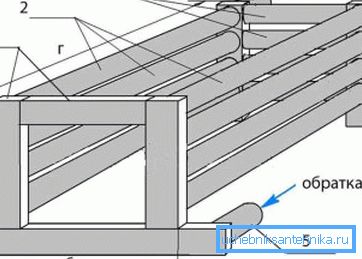

Хоризонтална тръбна структура: 1) стоманен профил 60x40x4 mm; 2) стоманена тръба 60x3-5 mm; 3) стоманена тръба 40x3-4 mm; 4) доставяне на 50x4-5 mm; 5) връщане на 50x4-5 mm; а) 360 мм; б) 40 мм; в) 300 мм; г) 800 mm

В полом профиле, который будет использоваться для вертикальных стоек. Вырезают круглые отверстия, соответствующие диаметру сопряжённой трубы - делается это либо электросваркой, либо газовым резаком. Это осуществляется с двух сторон и при этом с каждой из них в стороне профиля 60 мм режут четыре отверстия диаметром 50 мм и четыре по 40 мм в плоскости 40 мм

Също така в долната част на конструкцията се изрязват кръгъл отвор с диаметър 50 мм, дъно за връщане (охладена вода) и подобен отвор от противоположната страна отгоре за отрязване на гореща охлаждаща течност.

Забележка. След като заваряването работи във всеки случай върху повърхността на метала ще останат наводнения, но тази работа трябва да бъде възможно най-ясна и фиктивна. Поради това премахнете всички неравности в равнината с мелница, а вътрешните лица на отворите, ако е необходимо, трябва да бъдат обработени с кръгла или полукръгла форма.

Когда все заготовки будут приведены в исходное состояние, вам понадобится горизонтально ровная плоскость - это даже может быть деревянный щит, сбитый из досок, только его необходимо предварительно намочить водой для защиты от искр.

Инструкция рекомендует в первую очередь собрать (сварить) переднюю и заднюю стенку и только после этого монтировать остальные элементы. Эти две "панели" устанавливаются в строго вертикальном положении друг напротив друга и, по очереди, привариваются все трубы, только эту работу лучше делать с помощником, чтобы была возможность фиксации деталей под прямым углом.

Когда "каркас" готов, можно заварить открытые торцы на прямоугольном профиле и приварить патрубки для подачи и возврата, о которых речь шла выше. Всё - вам теперь остаётся отшлифовать швы болгаркой и проверить конструкцию на герметичность, набрав в неё воды и оставив на 1-2 часа. В том случае, если работа выполнена не совсем качественно, то вы увидите на швах тёмные пятна - это протёки.

Вариант №2

Забележка. Ако има топлоустойчива листова стомана с дебелина 3-5 мм, тогава устройството на отоплителния котел, по-точно инсталирането на самия топлообменник, може да бъде значително опростено.

Лентова стомана и тръби: 1) връщане с диаметър 50 mm; 2) кух профил 60х40 mm; 3) подаване с диаметър 50 mm; 4) кухи профили 60x40 mm; 5) тръби с диаметър 32 mm или 40 mm; 6) листова стомана 3-5 mm (странична стена); 7) скок от профил 60x40 mm

Настоящият дизайн всъщност не се нуждае от подробни коментари, тъй като цялата конструкция се състои почти изцяло от заварени листове (контейнери), които комуникират един с друг през тръбните профили.

И, разбира се, от предната и задната страна има дюзи за подаване и връщане на охлаждащата течност. Независимо от очевидната простота на продукта, заваряването трябва отново да се извърши от професионалист, в противен случай има риск от изтичане на шевове.

Забележка. Размерите на този дизайн могат да варират в зависимост от размера на пещта. Въпреки това профилът на тръбния профил и дебелината на листовата стомана трябва да останат непроменени.

Монтаж

Инсталация за зидария на пещ и топлообменник. снимка

Мы не будем детально сосредоточиваться на правилах и параметрах печной кладки, так как это достаточно ёмкая тема и её нужно выделять в отдельную статью - рассмотрим общие положения.

Както вече споменахме по-горе, размерите на нагревателя могат да бъдат променени, но в този случай размерите на пещта са подходящи за селска къща или вила, чиято площ не надвишава 90-100 м² със стандартна (радиаторна) отоплителна система. Затова ще трябва да вземем под внимание, че във всяко от отоплителните инсталации няма да има повече от 7-8 секции, системата ще бъде двутръбна и тук няма да има втора верига (топъл под).

В обязательном порядке печь должна базироваться на бетонном фундаменте, причём все параметры должны строго соответствовать вертикали и горизонтали, то есть, с соблюдением угла 90?. Теплообменник должен быть выставлен таким образом, чтобы его верхняя часть оказалась ниже контура подачи, как минимум, на ё10 мм - это делается для предотвращения воздушных пробок в системе.

Кладка стен, которые возводятся вокруг теплообменника, должна превышать его по высоте, как минимум, на 20-30 мм (полкирпича), а верхняя часть сооружения перекрывается чугунной варочной чугунной плитой, что очень удобно для дач и загородных домов. При этом чугунная плита должна быть легко снимаемым элементом (типа крышки), чтобы обеспечить доступ для профилактической чистки сажи - это значительно увеличивает КПД агрегата.

Вертикална конструкция

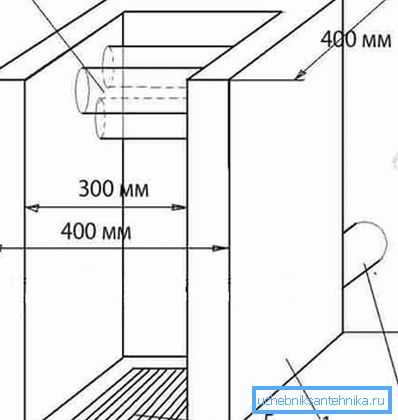

Вариант на вертикален котел за твърдо гориво: 1) капацитет от стоманени листове 3-5 mm; 2) диаметър на тръбата 40 mm или 50 mm; 3) връщане; 4) фураж; 5) място за скара

Ако котелът е предназначен само за отоплителен кръг, можете да използвате вертикална тясна конструкция, където ще има плоча за готвене с една плоча за готвене отгоре или няма да има. За подобна структура се използва същият топлообменник, както е описано във версия № 2, само неговите размери трябва да бъдат адаптирани към размерите на пещта.

Икономична опция

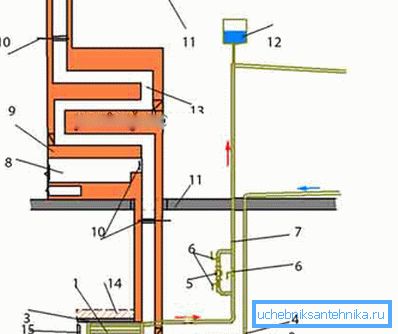

1) топлообменник; 2) жилища; 3) плоча или тухлена дъга (опция); 4) връщане; 5) циркулационна помпа; 6) спирателни кранчета; 7) фураж; 8) горивната камера; 9) пещта; 10) вентили; 11) се припокриват; 12) разширителен резервоар; 13) димни канали; 14) тухлена дъга; 15) вратата на пещта; 16) пепел

Такой вариант подразумевает, что котёл отопления будет расположен либо в подвале, либо на цокольном этаже - это позволяет соблюсти перепад между подом котла и верхним срезом дымовой трубы, который должен быть не менее 7м!

Обратите внимание на чертёж - по дымоходу котла (выше) располагается либо печь, либо отопительный щиток, при этом котёл должен оказаться именно под печью или щитком. Суть заключается в том, что через систему тяги печи проходит дымоход котла. На выходе из котельного топливника устанавливается задвижка, которую закрывают при использовании котла и открывают при работе печи.

Заключение

Обръщахме внимание само на общите разпоредби за това как да отоплим бойлера със собствени ръце и дори тогава това са само някои от най-популярните опции. Всъщност има много различни схеми и методи и всеки един от тях е достоен за разглеждане в отделна статия.
