Нагревателната плоча ще увеличи ефективността на печката за

Металлические варочные и отопительно-варочные печки имеют одно несомненное преимущество - компактность. Подобный агрегат не будет занимать много места в вашем доме или на даче. Чтобы повысить эффективность стальных и чугунных печей, применяется кирпичный отопительный щиток.

Недостатъци на металните готвални печки и как да ги оправяте

1. Компактните размери на металните печки имат недостатъци - твърде малка повърхност на въздушния топлообмен.
2. Помимо этого, газообразные продукты сгорания обладают очень высокой температурой - от +300° градусов и более. Поэтому приходится думать о пожарной безопасности и термоизолировать дымоход.
3. Както е известно, ефективността на печките е пропорционална на температурата на изгорелите горивни отпадъци. За да се приготви същата храна, готварите не използват цялата генерирана топлинна енергия.
4. Освен това такива пещи обикновено имат къси коминни канали. Ето защо, те се абсорбират малко топлина.

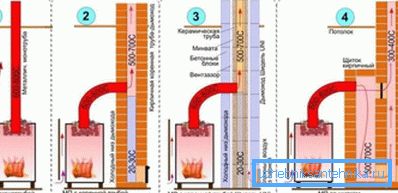

Обърнете внимание! Изхождайки от всичко това, инструкцията отбелязва, че максималната топлинна загуба на агрегатите пада върху комина, през който продуктите на изгаряне се отделят в атмосферата. Това означава, че всъщност голям процент от топлината от използваните печки за печене на гориво се изразходват за "отопление на улиците".

1. Такие тепловые потери с любой точки зрения нерациональны. Возникает нужда их минимизировать. Один из самых распространенных способов понизить энергетические потери печи - это оснастить агрегат своими руками отопительным щитком.

Какво представлява устройството

1. Щитът е малка тухлена стена, прикрепена към пещта, в която има разработена система от комини.
2. С камината такива устройства почти не се правят, Щитът се нагрява благодарение на отделените газове от печката. Структурно, стената не е способна да отделя много топлина в околната среда.

1. Има по-сложен и удобен дизайн, чиято цена е по-висока, Те са оборудвани с малките си камери. Можете да ги направите независими от плота и да ги прикрепите например към печки с камина.
2. Кирпич имеет хорошую теплопроводность, а главное - высокую теплоемкость, Докато се затопля с разпалване на печка или готвене, тя дава на стаята топлина за няколко часа. Така че можете да получите аналог на печка от тухли. Само по-просто е конструктивно и за по-малко пари.

Обърнете внимание! Фурна за отопление / готвене с екран може да има топлинна мощност от 7/14 kW. Когато горивото изгаря, стената за дълго време дава около 1 kW топлина за околната среда. За да затопли самостоятелно стаята, това не е достатъчно, но за да не избледнее бързо, толкова е достатъчно енергия.

Устройства на конструкцията

Проектите на нагревателните плочи са разделени на две големи категории: те могат да бъдат дебели или тънкостенни.

За дебелината на стената

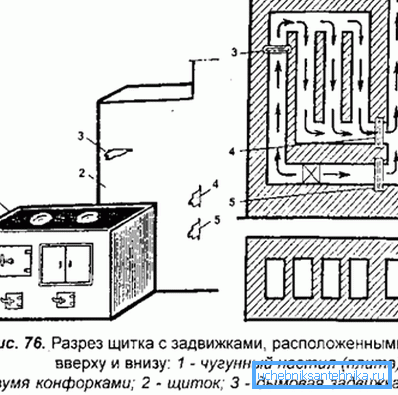

1. Ключалките с дебели стени се побират в половин тухла. Те трябва да бъдат предварително загряти предварително. Когато се използва постоянно плот с нагревателна плоча, препоръчва се такова устройство. Между другото, дебели стени структури са за предпочитане от гледна точка на пожарна безопасност.

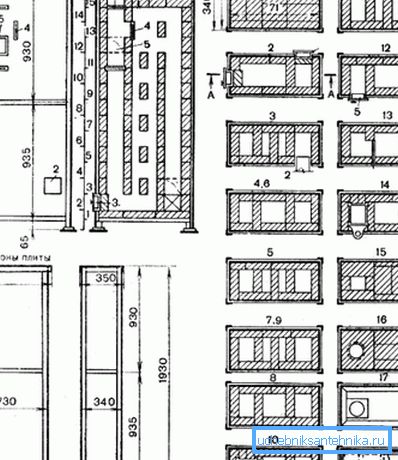

2. Отоплението с тънкостенни клапи се поставя в една четвърт от тухла. За да отговарят на изискванията за противопожарна защита, такива проекти често са покрити с метална обвивка.
3. Повърхността на стените може да бъде измазана, остъклена с плочки или с разкъсване на фугите, да се оставя без довършване. Ламинирайте камината с отоплителен щит по време на монтажа.

1. Устройствата могат да работят в два режима на работа - зима и лято. В първата от тях структурата се нагрява напълно, във втората част отчасти.

Обърнете внимание! При поставяне на нагревателната плоча се прилагат по-големи изисквания за противопожарна защита. Например устройството трябва да бъде изградено на отделна основа. Тя трябва да бъде водоустойчива.

Каква е предпочитаната зидария

Те изстрелват отоплителните щитове със собствените си ръце, като вземат предвид няколко препоръки.

1. По-рационално е да се построи половин тухлена сграда. Тънкостенните структури се затоплят по-бързо, но бързо се охлаждат.
2. Зареждане? тухла, освен това, изисква да се спазват мерки за повишена пожарна безопасност. Затова е желателно да се вземат такива щитове в стоманена обвивка.
3. Температурата на изчерпаните продукти от изгарянето не трябва да е по-ниска от + 100 °. В противен случай натискът в пещта може да падне значително и кондензатът ще започне да се утаява върху елементите си.
4. Както във всички комини, клапите трябва да се използват за регулиране. В противен случай, при студено време температурата в помещенията ще спадне много бързо.
5. Редът на нагревателната плоча е направен от обикновени червени тухли. Те трябва да са пълни, пукнатините в материала са необходими за топлоизолация, а тя в този случай, до нищо.
6. За свързване на зидарията е необходимо да се използва разтвор от глинена пещ. Сместа цимент-пясък не е устойчива на високи температури.

Основни схеми на работа

Според принципа на работа има два вида устройства.

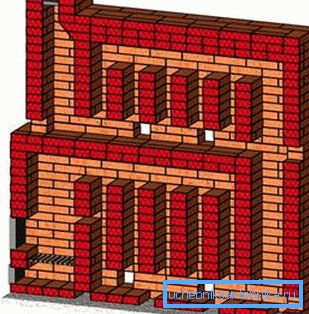

Кабелни щитове

1. Вътре в такова устройство е подреден особен лабиринт от комини, които имат едно и също напречно сечение.
2. Когда кладутся подобные отопительные щитки - порядовки их могут иметь, как горизонтальные, так и вертикальные перегородки.
3. Топлоенергията към стените на горивните продукти се дава в процеса на еднакво движение на тях по цялата дължина на каналите.
4. В канал тип устройства, често са инсталирани джъмперите, заобикаляйки комина. Те са разделени от дялове. Необходимо е през лятото печката да не загрява стаята.

В пещи-камини, джъмперите не са необходими, защото те са оборудвани с щитове за по-голяма топлина. Устройството за мощен метален агрегат, например за Бавария (топлинна мощност от 14 кВт) без подобен скок, не трябва да се извършва. (Виж също биогориво за камини: функции.)

Устройства с форма на камбанки

Отоплителна покривка тип "камбанка" се състои от една или повече кухини, свързани с комини. Изходът и входът на канала във всички капачки са направени много по-ниски от горната част на равнината.

Защо това е необходимо? Отопляемият въздух и газовете на пещта винаги текат нагоре. Прониквайки в качулката, газовете преди охлаждането им ще бъдат разположени там. Когато отнемат топлината си, те ще бъдат заменени с нова част от отопляеми горивни продукти и те ще преминат през комина към улицата.

Обърнете внимание! Трябва да се има предвид, че щитът с две крушки ще отнеме повече топлинна енергия от отпадъците от горенето, отколкото един аналогов крушки. Цената е една и съща, защото те са еднакви. разходи за еквиваленти на материали.

Характеристики на прилагането на схемата на щита

1. В допълнение към правоъгълните устройства, когато няма достатъчно място в стаята, често се организират ъглови капаци. В допълнение към факта, че такъв дизайн спестява полезен обем, благодарение на по-голямата площ за топлообмен, той дава повече енергия.

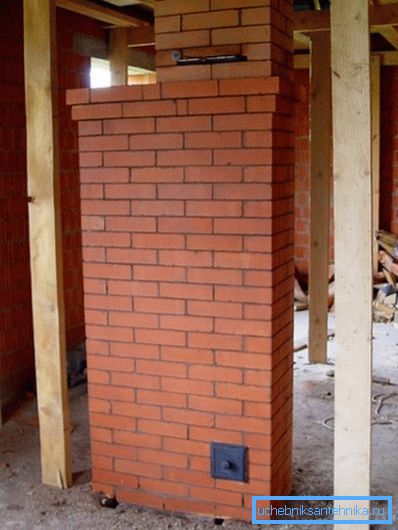

2. Ако оборудвате охраната със самостоятелна камина, тя се превръща от допълнителен елемент на печката в пълнофункционално отоплително оборудване.
3. Необходима е собствена камера за гориво, за да не се налага топенето на печката да се стопи. (Виж също статията Отопление на частна къща с дърва за огрев: функции.)

заключение

След като направите плоча за отопление със собствените си ръце, значително ще увеличите производителността на основната пещ, благодарение на подобрения топлообмен в стаята.

Прочетете видеоклипа в нашата статия, съдържа много допълнителна информация.
