Монтаж за отоплителни радиатори: избор, монтаж и видове

Отоплителните радиатори обикновено се поставят под прозорците. Понякога проектът предвижда друго място. За да фиксирате нагревателите, използвайте стенна или подов монтаж за радиаторни батерии. В момента има много от тях.

Избор и монтаж на крепежни елементи

При избора на фиксиращите елементи трябва да се ръководите от следните точки:

• материал, от който се произвеждат радиатори;
• Размер на батерията;
• материал стен;
• размери на прозореца, техния брой и местоположение;
• проект дизайна помещения.

Обърнете внимание! Инструкцията отбелязва, че нагревателят е по-тежък, колкото по-дебел трябва да бъде държателят. Радиаторът и материалите за закрепване трябва да съвпадат помежду си.

След като сте оценили горните аспекти, можете правилно да изберете типа на притежателите и да определите необходимия брой притежатели.

Изчисляване на крепежни елементи

При инсталиране под прозорците се поддържат следните разстояния:

• от половете трябва да бъде не по-малко от 8-12 см;
• до стените около 3-5 см;
• до первазите на прозореца не по-малко от 6-10 см.

За колко захващания са необходими за отоплителния радиатор.

Техният брой зависи от дължината на нагревателя.

1. Когда секций мало - до 10 штук, наверху ставятся 2 держателя, внизу монтируется еще один.
2. Ако батерията се състои от 10-14 елемента, отгоре има 3 крепежни елементи, на дъното 2.
3. За всеки следващ 4-7 секции от чугунени акумулатори и 10 аналози от алуминий и тръбни, една подложка отгоре и отдолу се добавя ръчно.

Маркиране на монтажни скоби

Много важен въпрос е как да маркирате приставките за радиатори.

1. Оптимален вариант, когато нагревателят се намира точно в средата на прозореца. Като се започне от това, намерете на стената центъра на отвора и нарисувайте вертикална линия.
2. След това има 2 опции. Ако окабеляването е по-ниско, нарисувайте хоризонтална линия, маркираща горния край на акумулатора. При монтажа на радиатори с странични тръби е важно да поставите отоплителните тръби. В този случай отложете хоризонтална линия от захранващата (горната) тръба.
3. Измерете пролуките между държачите на батерията. Задайте ги настрана по отношение на изчертаните линии.

Видове притежатели

Редът и правилата за монтиране на батериите не зависят от техния тип, но се променят само типовете държачи.

Подпори за радиатори от чугун

Поставките за чугунени радиатори са най-дебелите и най-тежки, защото години трябва да запази много тежест. Тези извити щифтове или плоски куки се произвеждат отделно или се фиксират върху стоманена лента от 2-3 броя.

Продуктите не са боядисани или покрити с бяло (стандартно). Можете да изберете различен цвят по поръчка.

Най-разпространеното е закрепването за чугунени радиатори.

1. Поставки за щифтове от чугун.
2. Регулируеми стоманени носачи. Те правят възможно промяната на разстоянието между стената и радиатора, като едновременно с това се изравнява батерията хоризонтално и вертикално.
3. Стоманени щифтове.
4. Държатели, групирани върху метална лента.

Обърнете внимание! Преди да купите, помислете за размерите на подпорите. Те се произвеждат за закрепване на профили с различна дълбочина. Във всеки случай, държателят трябва да осигури пролука на стените не по-малко от 30-50 мм.

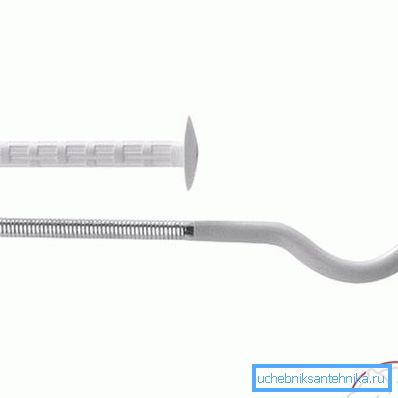

В допълнение към скобите за батерии, направени от чугун, се правят куки. Те са завършени с дюбели. Продуктът е монтиран както следва: пробит е отвор, в който се задвижва пластмасова котва. Той се завинтва в държача, който има резба от едната страна.

В допълнение към фиксацията на стените има и подово монтиране на чугун с краката. Цената им зависи от това дали тяхната височина може да бъде коригирана или не.

Горните дъги, които държат секциите на подложката също се различават. Те са изработени от стоманена тел или са под формата на верига от конюгирани подвижни връзки. Във всеки случай радиаторите са закрепени към ограничителя чрез болтове и дъги.

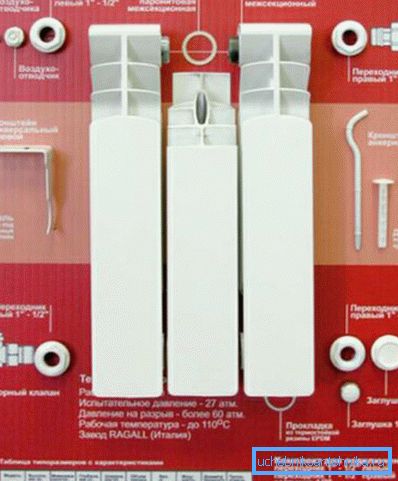

Съединители за биметални и алуминиеви батерии

Монтажът за алуминиеви радиатори и биметал е подобен на аналозите от чугун, но е изработен от фин метал.

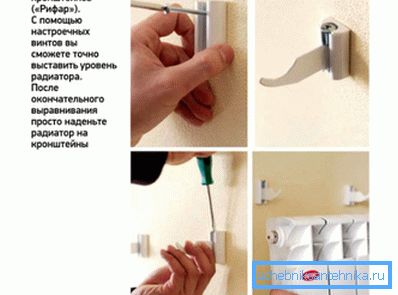

1. Ъгловите универсални държачи за двата вида устройства са най-търсени. Те са разположени отгоре и отдолу с вдлъбнатини за колектора. Благодарение на това те могат да бъдат закрепени наляво и надясно.

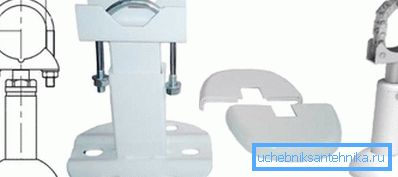

1. Крака за биметала и алуминия не произвеждат. Но те произвеждат стелажи, които позволяват поставянето на батерии в пода. Първо, такава опора е прикрепена към пода, след което е поставен радиатор и е прикрепен към него.

Използването на подови стелажи е оптимално, когато стените не могат да задържат допълнително тегло. Например, закрепването на радиатори към сандвич панели, стъкло, GKL е трудно.

Подпори за стоманени уреди

Два вида такива устройства са известни: панели и тръбни аналози.

Те се нуждаят от различни видове крепежни елементи.

1. Специалните скоби са заварени към задните стени на панелните батерии. С тяхна помощ устройствата са окачени на скоби. Такова фиксиране за стоманени радиатори има специална форма, проектирана под скобите.

Обърнете внимание! Когато инсталирате панелни инструменти, трябва внимателно да наблюдавате вертикалната позиция на скобите, 4-6 скоби трябва да удрят точно куките. Необходимо е стената да е абсолютно гладка и равна.

1. Тъй като теглото на радиатора е малко, това ще бъде достатъчно, за да го фиксирате върху скобите отгоре. Отдолу можете да поставите опорите, те ще му дадат хоризонтална посока. Те придържат куките към скобите и просто се придържат към стената.
2. За по-голяма надеждност част от монтажа за стоманени радиатори, насочени към стената, се разширява.

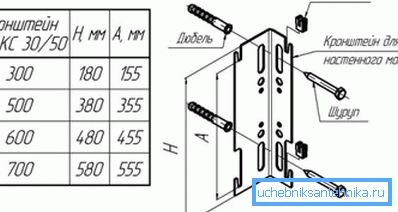

Долната таблица показва размерите на описаните закопчалки.

Има и специални летви за лесен монтаж. Това са метални ленти с пластмасови скоби на дъното и горната част. С този метод за фиксиране на скобата на радиатора не е необходимо. Лентите са закрепени към стената, вкарват се батерии, държани от пластмасови куки.

Монтажната скоба за тръбния радиатор за отопление е като продукт за секвенционен аналог.

Също така се състои от куки с различен размер, които са снабдени с пластмасови капаци.

1. Производителите също така произвеждат специален държател SMB, който има дръжки за тръбите.
2. Това е стоманена лента с пластмасови скоби и рафтове за батерията на дъното.
3. Такива крепежни елементи могат да се използват, когато теглото на радиатора, напълнен с охлаждащата течност не е повече от 100 кг.
4. Инсталацията на батерията е много проста тук. Инсталирайте устройството върху опората, докарайте го до ключалките. Тези, прилепнали към най-близката тръба, щракнат на място.

Существует и вторая модель для упрощенной установки - держатель SVD. Состоит он из двух узлов. Первый фиксируется на стенке, второй на батарее. При установке прибора они сопрягаются и соединяются петлей из стали.

Подовото закрепване на такива батерии може да се осъществи с помощта на тръбни ограничители, заварени вече във фабриката или с куки с куки. На тях устройството е окачено, стойката за фиксиране на самия радиатор е фиксирана към пода.

заключение

Има много видове крепежни елементи за отоплителни радиатори. Те могат да бъдат както стени, така и подови. Стандартните модели са надеждни, но е по-трудно да ги монтирате. Адаптациите и ламелите за опростена инсталация спестяват разходи за труд и време, но тяхната цена е повече.

Видеоклипът в тази статия съдържа визуална информация.
