Монтаж на радиатори: структурни характеристики, монтаж на

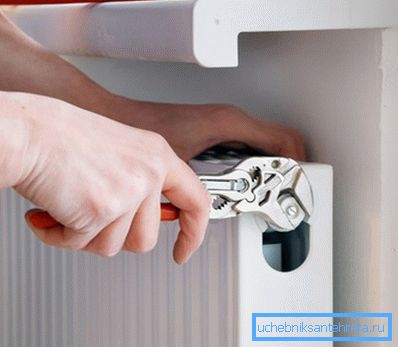

В тази статия ще обсъдим как самостоятелно да инсталираме радиатори, използвайки наличните инструменти и консумативи. Това означава, че няма да се съсредоточим върху диаграми за свързване, тъй като за това има съответни статии на нашия портал, а в детайли ще разгледаме как да инсталираме батерии с различни модификации.

Уводна брифинг

Темата на статията е от значителен интерес, тъй като цената на професионалните водопроводчици е висока, а с разглобяването на строителни работи със сигурност ще управлявате себе си и ще спестите парите си по този начин.

Преди да разгледаме реалните методи за инсталиране на радиатори, нека поговорим за дизайнерските характеристики на тези устройства, които трябва да се вземат предвид при инсталирането.

Структурни характеристики

Всички отоплителни акумулатори, независимо от производствените материали, използвани при тяхното производство, както и независимо от размера и конфигурацията, имат вход и изход. В повечето устройства, които се продават, тези дупки се дублират за възможността за горно и долно свързване.

По време на инсталацията част от технологичните отвори остава неизползвана. За да се осигури плътността на устройството, се използват специални щекери, които се завинтват в технологичните отвори.

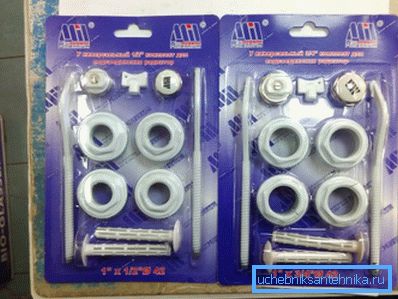

Стандартното оборудване на нагревателя не е оборудвано с необходимите щепсели и фитинги (свързващи елементи за докинг с тръбопровода). Поради това ще е необходимо в допълнителна поръчка да закупите специален комплект за монтаж на радиатори.

Като правило тези комплекти са стандартни и подходящи за странични или кръстосани връзки. Но има батерии, предназначени за долните входни и изпускателни тръби. В този случай, в допълнение към основния монтажен комплект, ще трябва да купите специален блок за свързване към дюзите за монтаж.

Друга важна характеристика на устройството за отопление с циркулираща охлаждаща течност е възможността за монтаж на стена или етаж. И в двата случая ще трябва да закупите специален монтажен хардуер - скоби, промените, които ще разгледаме в описанието на инсталационните работи.

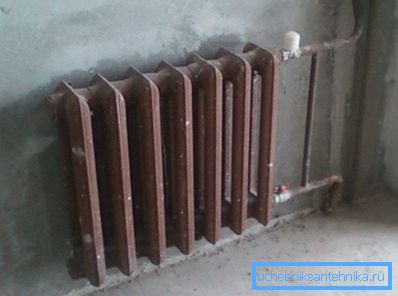

Монтаж на чугунени радиатори

Конструкциите, направени от чугун, са оптималното решение за монтаж в централизирани системи и в автономни системи от типа гравитация, изградени с използване на котли с дистанционен разширителен резервоар. Схемата за монтаж на отоплителни радиатори, изработени от чугун, зависи от вида тръбопровод, през който ще се подава охлаждащата течност, а водата, която дава температурата, ще изтече.

Нека да разгледаме какви са инструкциите за инсталиране на най-широко разпространения "три пръста" чугунен радиатор.

Trehpaltsevym в хората се нарича, както в пропастта между секциите е поставен три пръста.

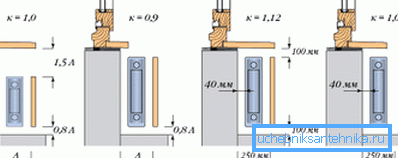

• В началния етап ще маркираме мястото, където ще бъде извършена инсталацията, Традиционно това място е под прозореца. Изборът на това място не е случайно, тъй като позволява да се постигне оптимална конвекция (циркулация на топъл и студен въздух) в отопляемото пространство. Измерваме перваза и определяме центъра му. След това измерете дължината на устройството, което ще бъде инсталирано, определете неговия център и маркирайте дължината му на стената, като подредите центровете.

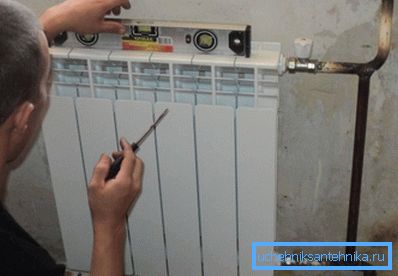

• Начертайте хоризонтална линия, която съответства на горната линия на батерията, Тази линия трябва да бъде поставена строго хоризонтално, което може да се определи с помощта на нивото на водата.

Важно: Ако батериите са инсталирани с наклон, има голяма вероятност въздушните мехурчета да са в отделни секции.

• Изчертаваме вертикални линии, които съответстват на центъра на пролуките между крайните секции.

Как правило, для установки устройства достаточно 4 кронштейнов - два снизу и два сверху. Но, если стена старая или батарея состоит из 12 и более секций, вместо стандартных 4 точек крепления можно применить 6 кронштейнов. Промежуточные крепления своими руками устанавливаем в зазор между двумя центральными секциями.

• Използвайки щифтовите скоби, центърът на отвора се маркира 2-3 mm над центровете на горния и долния входен отвор.
• Пробийте отвори с пробивно устройство с подходящ диаметър (12 мм) до дълбочината на пластмасовото уплътнение.
• Пластмасовите уплътнения вмъкват дупките и ги забиват с чук, докато се изравнят с повърхността на стената.
• Ние завинтваме скобите.
• С българите нарязахме тръбите до желаната дължина.
• Закачаме радиатора. Ако инсталацията е извършена правилно, устройството ще почива върху всички скоби и няма да се люлее, когато е натиснато.
• Следващият етап е инсталирането на чугунени радиатори към тръбите. В технологичните отвори, използвайки пластир или разпенена лента, завинтваме заключващите механизми, към които първоначално закрепваме отрязаните тръби до желаната дължина. За тази цел краищата на тръбите се обработват с матрици, като рязането на резбата, размерите и размерите на които отговарят на резбите на спирателните вентили.

Съвет: Ако връзката е направена с пали, размажете горната част на връзката с маслена боя. След изсъхване на боята, ставата ще бъде по-хидрофобна.

След инсталацията системата се пълни с охлаждаща течност и се проверява степента на херметичност на връзките. Ако се наблюдават течове или нагревателят не е монтиран правилно, може да е необходимо да разглобявате чугунните радиатори.

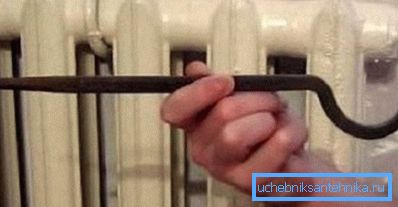

Видове скоби

• За чугунени батерии се използват регулируеми стоманени крепежни елементи, държачи от чугун, крепежни елементи от стоманена лента и скоби с дължина до 30 см.
• За алуминиеви и биметални батерии могат да се използват крепежни елементи от стоманена стомана или болтове с дюбели с дължина до 17 см.

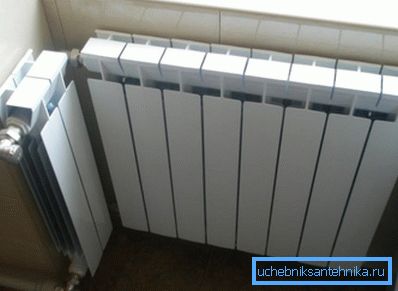

Характеристики на монтажа на биметални и алуминиеви батерии

Заедно с чугунните батерии, биметалните и изцяло алуминиевите модификации са широко представени на пазара. Помислете как е инсталиран радиаторът в апартамента, при условие че е изработен от алуминий или алуминий в комбинация с стомана.

Важно: Ако биметалната или алуминиевата батерия трябва да бъде увеличена или съкратена чрез промяна на броя на секциите, ще бъде необходим специален гаечен ключ. Този ключ се вкарва алтернативно в долния и горния входящ отвор и позволява да се разглоби отделен продукт на няколко отделни части или обратно, няколко секции се сглобяват заедно.

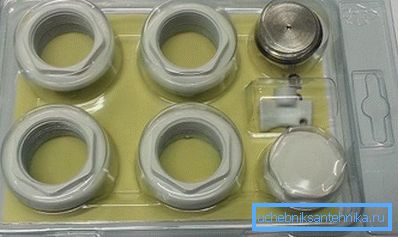

След като се събере необходимия брой секции, инсталираме фитинги. За тези цели използваме универсален монтажен комплект за радиатори, състоящ се от гайки и щепсели. Преминете гайките в онези отвори, където ще бъдат тръбопроводите, и завийте щепселите в останалите два отвора.

Важно: При монтажа на фитингите използваме лентата за изпомпване, която се навива по посока на часовниковата стрелка. Ако намотката се извърши в посока обратна на часовниковата стрелка при отвинтване на захранващия щепсел, уплътнителят ще се съмнява и няма да осигури правилна плътност.

Позицията на устройството е същата като при монтажа на чугунени батерии. Но има една точка, която трябва да се има предвид. Разстоянието между алуминиевите секции е с порядък по-малък от този между отделните части от чугун, така че местоположението на скобите трябва да се определи с особена точност.

Ако тръбопроводът се изпълнява с метални пластмасови тръби, радиаторът първо се окачва и след това тръбите се отрязват и се свързват. Ако вместо металната пластина се използва по-здрав и по-издръжлив полипропилен, първо отрязваме и спойкаме тръбите и едва тогава поставяме батерията и свързваме.

Важно: Някои отоплителни уреди и тръби може да са несъвместими, тъй като те образуват галванична двойка, която допринася за развитието на корозивни процеси. Например не се препоръчва комбинация от стоманени тръби и алуминий. В същото време полипропиленовите тръби са универсално решение за всички видове батерии.

заключение

От всичко казано по-горе можем да направим следното заключение. Не е необходимо да сте професионалист да инсталирате или премахнете радиатор. Достатъчно е да изпълните всички стъпки, изброени по-горе, и със сигурност ще постигнете желания резултат.

За да се извърши инсталирането на отоплителни радиатори, беше по-лесно, препоръчваме ви да гледате видеоклипа в тази статия.
