Монтаж на радиатори: норми и правила за монтаж

Монтажът на отоплителния радиатор е отговорна задача, чието изпълнение зависи от работата на цялата система. За да се избегне наводнение в апартамента и изтичане на връзки, е необходимо да се знае процедурата и правилата за инсталиране на отоплителни уреди. Ще ви кажем как правилно да инсталирате радиатор.

Монтаж на отоплителни радиатори

Тръбни оформления

Правилата за монтиране на радиатори могат да се различават в зависимост от вида на отоплителната система и начина, по който устройствата са свързани.

По вид, системата може да бъде:

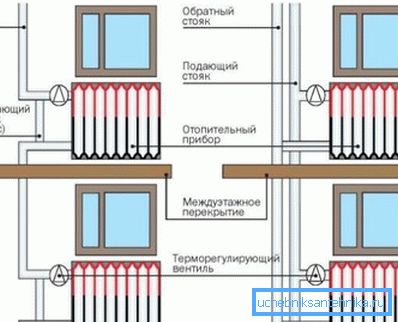

1. една тръба, Тук продуктите са свързани в серия с една тръба, която осъществява доставката и връщането на охлаждащата течност. В този случай връщането на предишния конвектор е подаването на следващия конвектор и всеки следващ възел получава леко охладена охлаждаща течност;
2. Dvuhtrubnoy, В тази схема продуктите са свързани паралелно между две тръби: захранващите и връщащите тръби. В този случай на всички възли се подава охлаждаща течност приблизително една и съща температура;

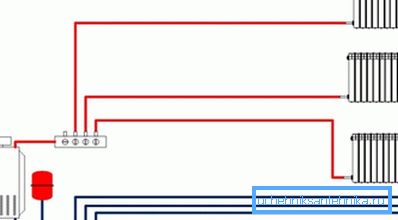

3. колектор, Съществува комбинация от двата предишни метода: между двата тръбопровода, захранване и връщане, в паралелно свързани еднотръбни вериги с един конвектор. Тъй като обикновено има много такива вериги, те са свързани чрез колекторите, което е причината за името на вида на окабеляването.

Обърнете внимание! Разграничаването на една система от друга е проста: в една тръбна система само една тръба е подходяща за всеки топлообменник, две тръби в двете тръби, в колектора две тръби от всяко устройство отиват към колекторния блок.

Схемата за монтаж на отоплителни тела има основните разлики в прилагането на дву- или еднотръбна система. Факт е, че инсталирането на отоплителни радиатори в еднотръбна система съгласно SNiP изисква байпас, който предотвратява прекъсването на веригата в случай на счупване на един от конвекторите.

При колекторните и двутръбни схеми батериите са свързани паралелно и няма скъсване на веригата. Премахването и монтирането на отоплителното тяло на радиатора е възможно без спиране на системата. За да направите това, просто затворете крановете, инсталирани на тръбите, за подаване и изваждане на охлаждащата течност.

Обърнете внимание! Системите за двужилни и колекторни инсталации се считат за по-ефективни и прогресивни, но тяхната цена е по-висока поради по-големия брой тръби на отоплителната система и спирателните вентили.

Свързване на батерията

В допълнение към окабеляването, инсталирането на радиатор се влияе от начина, по който е свързан към тръбопровода.

Има три известни начина:

1. Странична връзка. В къщите на съветската сграда най-често се открива, особено при вертикално окабеляване, когато в стаята влизат един или два катери, от тях излизат две отклонени тръби, към които от едната страна е свързана батерия;
2. Долна връзка. Този метод е по-типичен за хоризонталното окабеляване, когато линията минава по пода или под него, а устройството е свързано чрез долната колекторна ос към тръбопровода;
3. Диагонално свързване. Може да се използва и в двете конфигурации на окабеляването. Тук захранващата дюза влиза в горния отвор от едната страна на изделието, а входният разклон оставя долния отвор от противоположната страна.

Обърнете внимание! Досега има спор относно коя схема на свързване е вярна. Може да се каже, че долната връзка е най-малко ефективна, докато методът с диагонал загрява топлообменника най-равномерно.

Правила монтажа

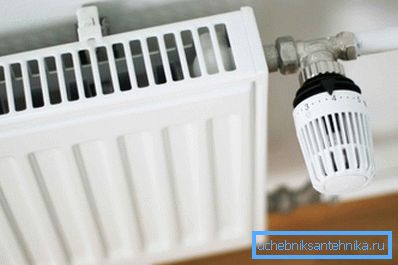

Преди инсталирането на радиатори трябва да се проучат основните норми и правила за тяхната инсталация.

Има правила, които имат по-скоро съветнически характер:

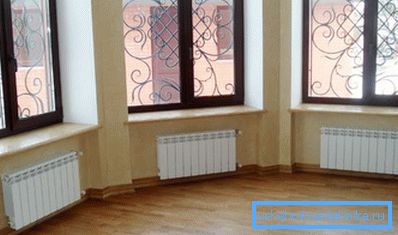

• Батерията е инсталирана под прозореца. Централната ос на отвора на прозореца трябва да съвпада с централната ос на продукта. Това предотвратява течения и кондензация на стъклата;
• Препоръчително е да поставите захранващите тръби с лек наклон към движението на водата. Това ще предотврати навлизането и натрупването на въздух в отоплителния уред и последващата топлинна загуба.

Съществуват и по-строги правила:

• Прозоречният перваз не трябва да покрива напълно батерията, в противен случай конвекционните токове няма да загреят прозоречното стъкло, което може да доведе до замъгляване на прозореца и натрупване на конденз върху прозореца;

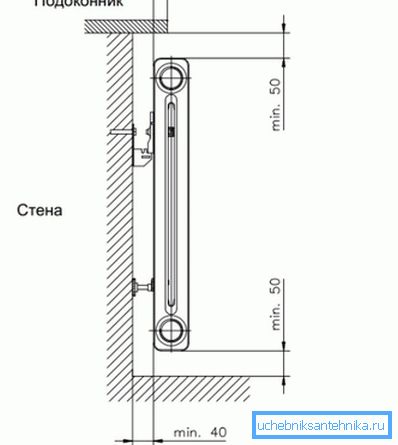

• Разстоянието от горната част на конвектора до перваза не трябва да е по-малко от 5 см;
• Расстояние от низа изделия до пола не должно быть меньше 5 - 10 см;
• Между задната стена на устройството и стената трябва да има интервал от най-малко 4 см;
• Плотът на прозореца може да покрие устройството с не повече от половината.

Обърнете внимание! Спазването на тези разстояния ще позволи нормална конвекция и циркулация на въздушните потоци, което е предпоставка за добро пренос на топлина.

Процедура за инсталиране на батерията

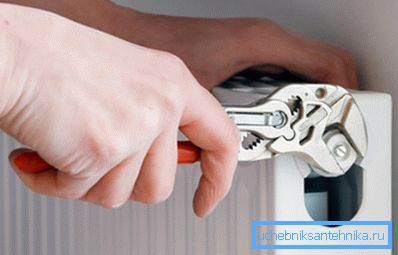

Ако искате да инсталирате отоплителен конвектор със собствените си ръце, трябва да знаете реда на работа:

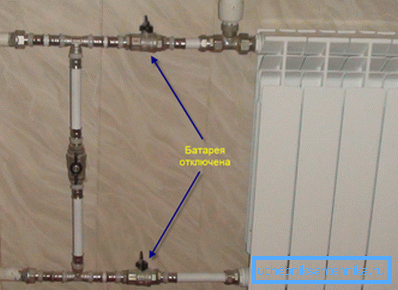

1. Затваряме захранващите кранове, след което демонтираме старото устройство;

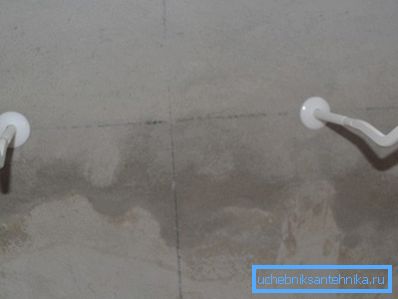

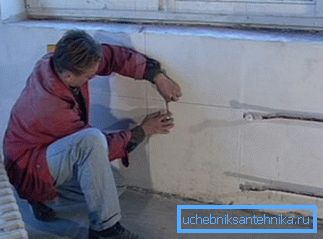

1. Маркирайте мястото на фиксиращите скоби за нов продукт;

1. Фиксираме скобите към стената с дюбели или анкерни болтове;

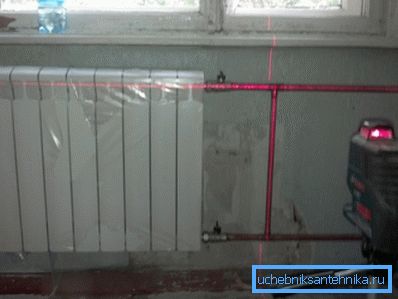

1. Окачваме продукта в скобите, проверяваме геометрията с помощта на нивото: трябва да стои строго хоризонтално, без никакви изкривявания;

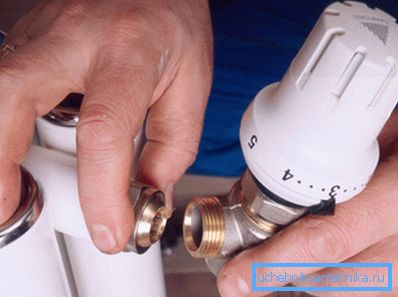

1. Ние събираме комплекта клапани: инсталираме кран и вентил за термичната глава, както и майевски кран за изпускане на въздух;

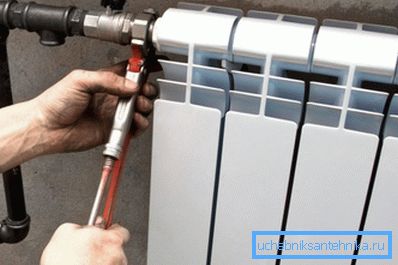

1. Свързваме отвеждащите тръби от главните тръби към топлообменника.

Обърнете внимание! Монтажът на чугунени радиатори изисква по-сериозна подготовка и избор на фиксиращи приспособления, тъй като теглото им е многократно по-голямо от модерните алуминиеви или биметални аналози.

заключение
