Монтаж на радиатори: как да поправяте батериите без помощта

Инсталирането на батерии при организиране на отоплителната система на апартамент или частна къща е доста скъпо, тъй като цената за услугите на наетите строителни екипи е доста висока. Ето защо, много от тях извършват монтаж на радиатори със собствените си ръце.

В това няма нищо сложно. Цялата последователност от действия е описана подробно по-долу.

Избор на вариант за докинг с тръбопроводи

Преди да инсталирате отоплителен радиатор в апартамент или частна къща, е необходимо да определите как ще се подава топла вода и че е свален топлоносител, който вече е изпуснал топлина. Схемата за монтаж на радиатори зависи от начина на подреждане на отоплителната мрежа (еднотръвни или двутръбни), проектирането на самите батерии и броя на секциите в тях.

Да разгледаме основните възможности:

1. Еднопосочно свързване към страничните тръби, Този метод за доставяне на охлаждащата течност е най-популярен. В този случай, входящата тръба е свързана с горната част на акумулатора, тръбната тръба към дъното. Предимството на решението е, че по този начин се постига максимална ефективност на устройството.

Входящата тръба също може да бъде свързана към дъното на отоплителния панел, но загубата на топлина е намалена с повече от 5%.

Съвет! Когато зареждате батерии с много раздели, последните могат да се загреят лошо поради недостатъчното водоснабдяване. В този случай се препоръчва допълнителното оборудване на разширението на потока на охлаждащата течност.

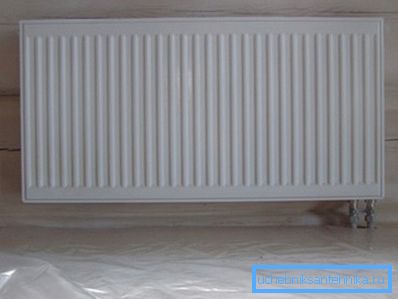

1. Долна връзка, Използва се в случай, че главните тръбопроводи са били скрити под подово покритие или цокъл. Неговото предимство в максимална естетика - тръбите няма да развалят външния вид на стаята. Късите им дължини излизат от пода и веднага се приземяват с входящите дюзи на батериите.

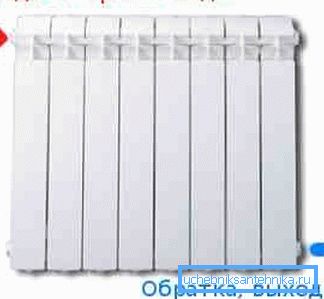

1. Диагонална инсталация на радиатор със собствени ръце, Този метод се използва само ако е инсталирана голяма батерия (броят на секциите надвишава 12). Входящата тръба е свързана към горната отверстие от едната страна на акумулатора и излиза през долния отвор на противоположния страничен ръб.

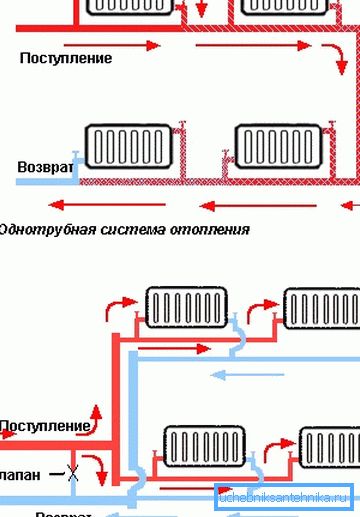

Освен това има два начина на протичане на охлаждащата течност:

• последователни - в този случай нагрятата вода тече от нагревателя и отзад, минавайки през всеки радиатор, инсталиран в апартамента или къщата;
• паралелно - за монтаж на отоплителната мрежа се полага основен тръбопровод, където радиаторите се отрязват с помощта на отоплителни инсталации.

Първият метод е по-икономичен, тъй като отнема по-малко материали. Ако обаче има нужда от ремонт на радиатори, ще бъде необходимо да се изключи цялата мрежа и да се слее охладителната течност от нея, което е невъзможно през студения сезон.

Друг недостатък на такава схема е неравномерното разпределение на топлината. Батериите, които са монтирани по-близо до котела (или в горните етажи на къщата), ще се затоплят повече. За да се справите с тази ситуация, ще помогнете за инсталирането на различен брой секции (колкото по-далече от нагревателя, толкова повече).

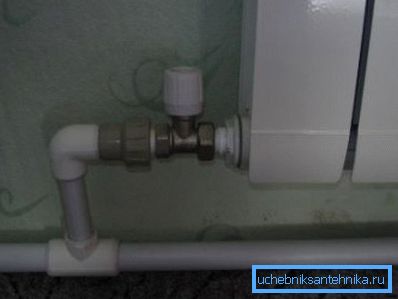

Вторият метод изисква използването на големи тръби, спирателни вентили и фитинги. Но успоредната отоплителна система може да бъде разделена на няколко автономни фрагмента.

Ремонтът на радиатора не изисква отоплението да бъде изключено. Достатъчно е с помощта на крановете да се блокира достъпа на охлаждащата течност до тази част на мрежата.

И тук имаше недостатъци. Ако налягането на течността в тръбите е малко, към радиатора ще потече по-малко количество загрята вода, което също ще намали ефективността на отоплението. За да се избегне това, байпасите (тръбите надолу) между входящата и изходящата дюза трябва да бъдат направени с по-малък диаметър и да бъдат оборудвани със спирателни вентили.

Свързване на радиатори

Общи изисквания

Има определени правила за монтаж на радиатори, които трябва да се спазват без отлагане, независимо от батерията на материалите, които инсталирате.

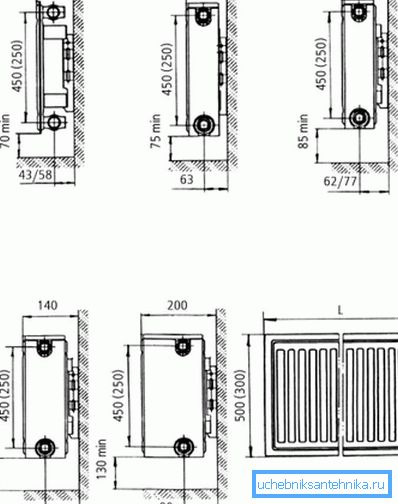

По-специално става дума за разстоянието между различните структурни елементи на сградата и за самия отоплителен панел:

1. Между горния край на радиатора и перваза на прозореца трябва да има поне 10 см свободно пространство.
2. Между подовата настилка и долната повърхност на отоплителния панел трябва да има ширина на отвора, по-голяма от 12 см.
3. Разстоянието между отоплителния панел и стената, върху която е закрепен, трябва да бъде от 2 до 5 см. Не забравяйте, че ако вертикалната повърхност зад радиатора е покрита със слой от топлоотразяващ материал, дължината на монтажните скоби, включени в комплекта, може да не е достатъчна, ще трябва да купи друг хардуер.

Обърнете внимание! Изискванията, описани по-горе, позволяват да се организира естествената конвекция на въздуха, т.е. смесване на студени и топли въздушни маси в помещението. Благодарение на това стаята се нагрява по-бързо и равномерно. Неизпълнението им води до появата на местни зони на студен и топъл въздух, замъгляване на стъкла и други проблеми.

Редът за изпълнение на произведенията

Монтирането на чугунени радиатори, както и техните алуминиеви или стоманени колектори се извършва съгласно следната схема:

• старото оборудване за отопление се демонтира;
• е направена маркировка за закрепване на скобите, задържащи новата батерия;
• монтира се хардуер за монтаж (за тази цел ще са необходими дюбели или анкерни болтове);

• нагревателния панел е сглобен (необходим брой секции се монтират, моевски кранове, спирателни вентили, термостати и т. н.);
• Готовият акумулатор е окачен на куки (ако разстоянието и пробиването са правилни, отоплителният панел трябва лесно да "легне" на предвиденото място);
• докинг с тръбопровод се прави (специални съединители с нишка се използват за тази цел).

Обърнете внимание! На уплътняващите стави трябва да се обърне по-голямо внимание. Това е мястото, където най-често се появяват течове, които, наред с други неща, могат да доведат до излъчването на системата.

заключение

Инсталирането на отоплителна акумулаторна батерия е доста прост процес, но всичките й стъпки трябва да се извършват точно и качествено. Само тогава инсталираната климатична мрежа ще осигури комфорт и уют в къщата.

Повече подробности относно проектирането на отоплителните системи можете да намерите на видеоклипа по-долу.
