Монтаж на отоплителни системи: етапи на работа и стъпка по

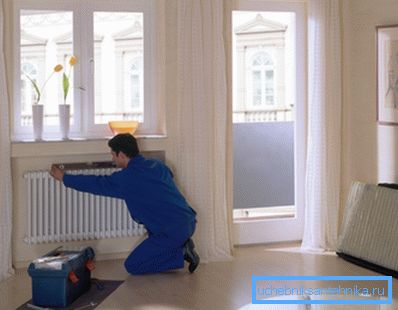

Монтажът на самозатварящи се системи не е лесна задача, която изисква определени знания и умения от вас. Ще прегледаме основните етапи от работата, която включва инсталирането на отоплителна система, за да можете сами да се справите с тази задача.

Подготвителен етап

Проектиране и доставка на материали

Както всяка техническа работа, изграждането на отоплителна система изисква задължително проектиране. За да изчислите и изберете правилно всички елементи на схемата, ще ви е необходима определена квалификация и знания за методологията, така че е по-добре да поверите тази работа на професионалист.

Така или иначе, в резултат на това трябва да имате проект, който ще съдържа:

• Изчисляване капацитета на оборудването и нагревателите;

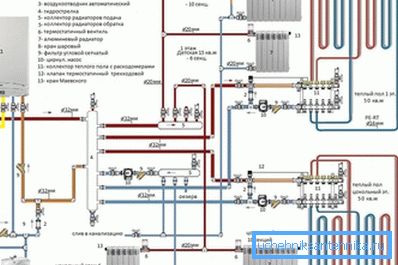

• Схеми и чертежи, включително аксонометрични и основни схеми на отопление, местоположение на комуникации и магистрали, размери, диаметри и др .;
• Спецификации на всички елементи и части, съединители, фитинги, тръби, радиатори, клапани и вентили;
• Обосновка на избора на вида радиатори, котел, помпа и друго оборудване;
• Обяснителна бележка за всички видове работа;
• Оценявайте броя и вида на необходимите части и материали.

Обърнете внимание! В резултат на това трябва точно да представим къде ще бъдат разположени радиаторите, където ще има дупки за тръби през стени, където ще бъде монтиран котелът и разширителният резервоар, циркулационната помпа и други елементи на системата.

Въз основа на спецификацията е направена оценка за закупуването на материали и оборудване. След това трябва да изберете най-отговорния продавач и да доставите всичко необходимо на обекта. При покупка трябва внимателно да проучите етикетите и сертификатите за съответствие на всички продукти, за да не получите фалшив или брак.

Също така ще трябва да подготвите необходимия инструмент предварително: комплект за запояване и рязане на полипропиленови тръби, регулируеми и гаечни ключове, перфоратор, ниво, паста и паста за резбовани връзки, помпа за навиване на системата, молив и други спомагателни устройства.

  Обърнете внимание! Ако се налага подмяна, тогава по време на подготвителната фаза инсталацията за отопление, която е инсталирана по-рано, е демонтирана.

Маркиране и монтаж на крепежни елементи

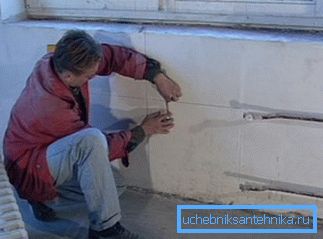

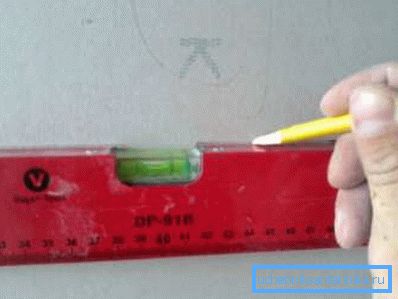

Въз основа на съществуващата схема трябва да направим маркиране. Първото нещо, което трябва да направите, е да намерите местата, където тръбите преминават през стената и да ги маркирате с молив. Освен тези марки ние извършваме вертикални и хоризонтални линии, по които линиите ще преминават в съответствие с чертежа:

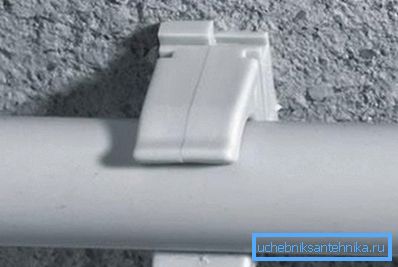

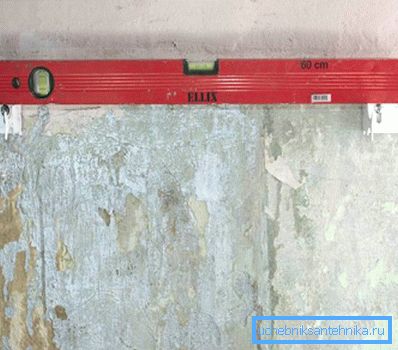

След това вземете закрепващите скоби и закрепете по маркираните линии на стъпки от приблизително 50 см. Закрепването може да се извърши с дюбели, ако стените са тухлени или бетонни, както и с помощта на винтове, ако стените са дървени.

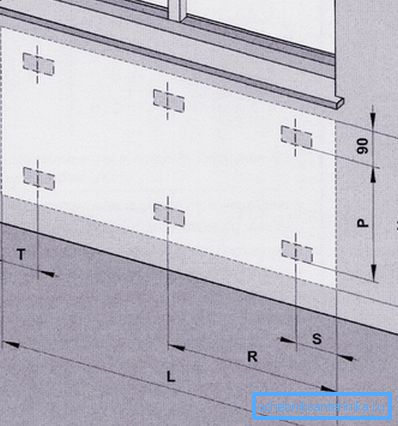

След това ще маркираме мястото за фиксиране на радиаторите. Те трябва да се монтират под прозорците на разстояние 10 см от перваза на прозореца и на 10 - 15 см от пода. Желателно е устройството да е в средата на прозореца.

И накрая, чрез маркиране определяме точките за закрепване на скобите за монтаж на конвектори и правим инсталацията им с помощта на дюбели. За рамковите стени и гипсовите стени е необходимо да се използва специална закрепваща арматура.

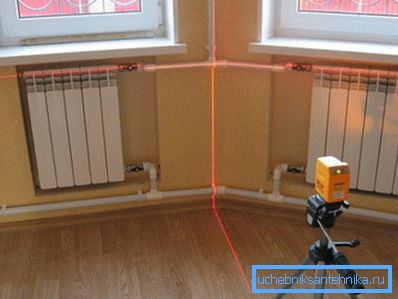

  Обърнете внимание! Монтажът на отоплителната система изисква точното разположение на всички закрепвания и точното съответствие с чертежа. Също така е важно да се спазват хоризонталните и вертикалните нива.

Пробиване на дупки

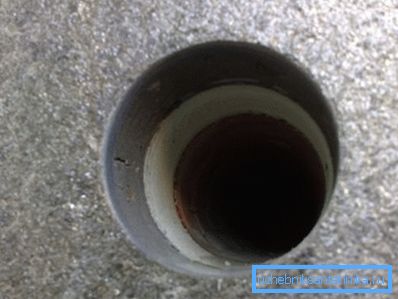

За преминаване на дупки в бетонни стени се използват мощни перфоратори със специални свредла за бетон. Най-предпочитани са диамантени коронки и боражи с печеливши съвети. Дупките трябва да са възможно най-плоски и перпендикулярни на равнината на стената.

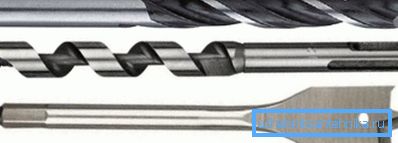

Ако стените са дървени, можете да използвате обикновена тренировка с дървени тренировки. Най-ефективните са тези тренировки:

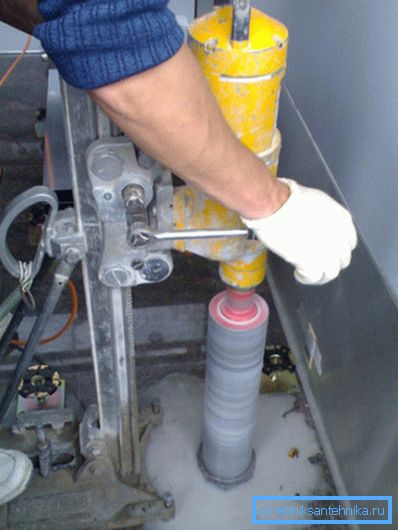

Най-трудно е да се намалят припокриванията. За да направите това, можете да използвате мощен перфоратор в режим на удар или корона с диамантен ръб, а короната е много по-добра:

Обърнете внимание! Цената на добро средство е много висока, така че е по-добре да го наемете. Това може да се направи във всеки голям супермаркет.

Монтаж на радиатори

Вече направихме маркирането и монтажа на скобите за закрепване на батериите. Сега нека продължим с монтажа и монтажа.

Първото нещо, което трябва да направите, е да развиете футуристите (контакти) и да подготвите радиаторните кранове. По-добре е да използвате полипропиленови кранове, които често са снабдени с радиатор.

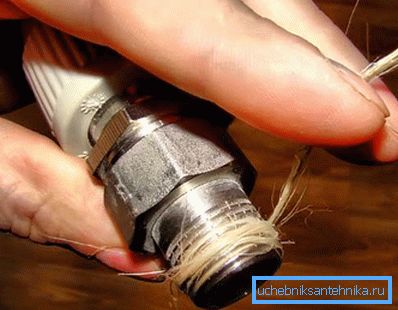

Връзката с резба трябва да бъде намазана с паста Unipak и да се увие пастата. Някои водопроводчици използват лента FUM, но кърпата с паста е по-надеждна. Нанасяме изобилен слой върху дърворезба, а по направлението му влагаме влакна от ленено пали.

След това сложим гайката на радиаторния кран и първо го завийте с ръцете си, след това с регулируемия гаечен ключ, докато спре. Поставихме още един кран, след това клапата на Маевевски и затворихме последната дупка с щепсел.

Обърнете внимание! Необходимо е координацията на позициите на крановете с диаграмата на свързване на устройството: тя може да бъде по-ниска, странична или диагонална.

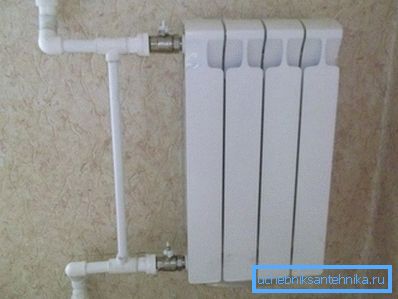

В случай, че имаме едно-тръбна система в Ленинград, ние извършваме байпас байпас. За да направите това, запоявайте парчетата тръба и ги свържете с по-тънка тръба:

Първо монтирайте адапторите към полипропилен (ако е необходимо), след това поставете адаптерния чай от D20 на D16 от едната страна, след това отклоняващата тръба, а след това и чашата от противоположната страна. Хартията е готова.

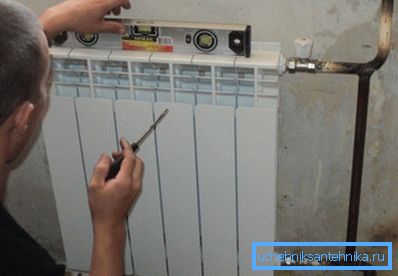

Накрая инсталирайте устройството върху скобите и го фиксирайте. Проверяваме гладкостта на инсталацията на нивото на сградата.

Поялни тръби

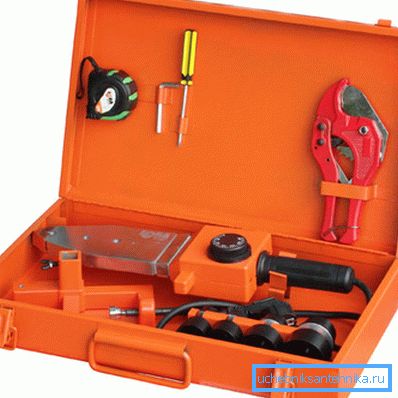

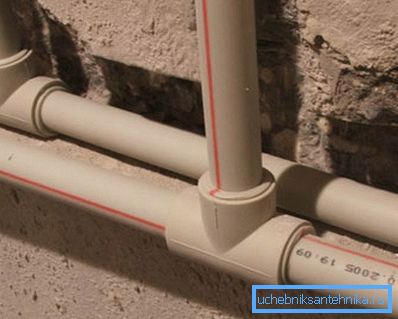

Инструкцията за правилното монтиране на отоплителна система от полипропилен е доста проста. Но имаме нужда от набор от инструменти за заваряване на пластмасови тръби, които също могат да бъдат наети в Miass.

Затова нека започнем:

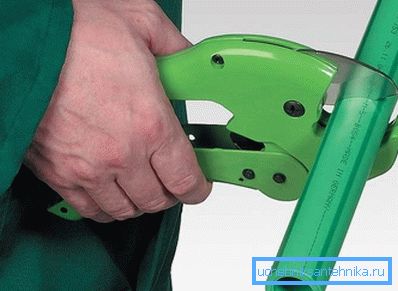

1. Нарязваме тръбата по чертежа с помощта на режещ инструмент;

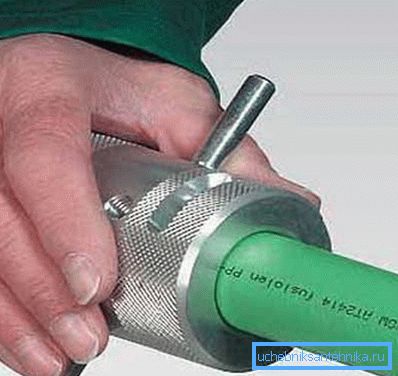

1. В краищата на тръбата е необходимо да се отстрани скосяването с наклон от 15 градуса до дълбочина от 2 до 3 мм. По-добре е да го направите от един фоскоснимател;

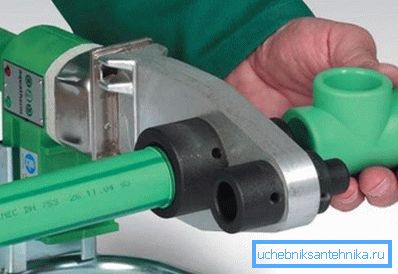

1. Поставете спойлера върху стойка и задайте температурата на 260 градуса, След това поставете фитинга върху дорника и вкарайте края на тръбата в ръкава. Натиснете надолу от двете страни, докато частите се прибират встрани;

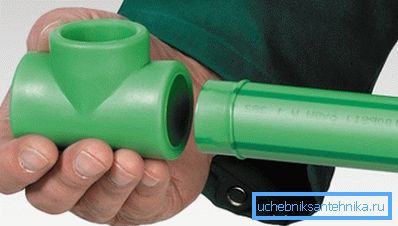

1. Отоплението продължава около пет секунди, инструкциите за запояване трябва да имат нагревателна верига в зависимост от диаметъра, След нагряването, извадете частите и ги свържете, докато тръбата бъде напълно вкарана в съединителя;

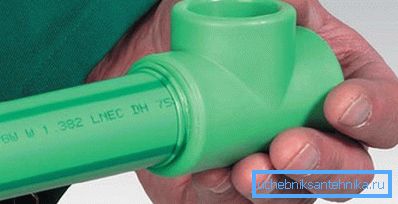

1. Дръжте частите все още, не завъртете. Достатъчно е да ги издържите за около 30 секунди, докато не бъдат напълно настроени;

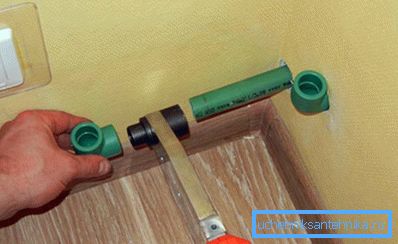

1. Събираме отделни секции на масата, след което ги свързваме с теглото на входа на стената и на радиаторите.

Обърнете внимание! По-добре е да се упражнявате първо върху парчетата, за да придобиете известно умение и увереност в действията, тъй като ставите не са сгъваеми.

В края на краищата, тръбите са свързани към котела, циркулационната помпа е монтирана на връщащата тръба. Тогава системата е под налягане със специална помпа. Повече информация за това можете да намерите в статиите на нашия уебсайт.

заключение

Ако договорът за инсталиране на отоплителна система изглежда твърде скъп за вас, можете лесно да се справите сами с тази задача. В това ръководство и видео ще ви помогнат.
