Монтаж на алуминиеви радиатори: избор на типа връзка,

Алуминиевите батерии са много по-леки от обикновените чугунени, така че можете да ги монтирате сами, без помощ. Ефективността на отоплителното тяло зависи и от правилността на инсталацията му, така че този въпрос трябва да бъде разгледан по-подробно.

Подготвителен етап

Преди да инсталирате алуминиев радиатор сами, трябва да решите няколко неща:

• уверете се, че топлинната мощност на устройството е достатъчна, Възможно е закупената батерия да има недостатъчна топлинна мощност поради ниската температура на охлаждащата течност на входа. В този случай просто трябва да добавите няколко секции, как да го направите, описани по-долу;

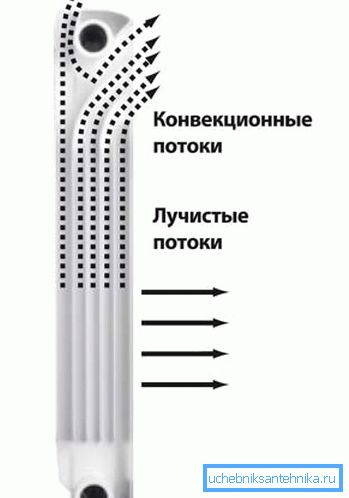

• проверете съответствието на размерите, Модерните нагреватели предават топлината на помещението не само чрез излъчване от повърхността, но и чрез конвекция, така че первалът да не се поставя твърде близо до нея;

Обърнете внимание! Формата на алуминиевите перки се обяснява с факта, че е необходимо въздушният поток да се насочва отдолу нагоре.

• определете вида на скрепителните елементи, По принцип комплектът обикновено се доставя с крепежни елементи, за да се монтира само нагревателят на стената. Но понякога е по-добре да купите отделни скоби за фиксиране на пода (особено, тъй като цената е евтина), тази опция е подходяща, ако батерията е инсталирана на тънка преграда от гипсокартон или просто не искате да пробивате дупки в стената.

Изберете типа на връзката

Преди да инсталирате алуминиеви радиатори, въпросът за типа връзка вече трябва да бъде разрешен. Това пряко влияе върху топлинния трансфер на нагревателя.

Възможни опции за свързване на нагревателя като:

• диагонал (също е кръстосан) - в същото време охлаждащата течност се подава от горната част на нагревателя и охладената охлаждаща течност излиза от противоположната страна от дъното. Благодарение на това батерията се загрее равномерно, а загубите не надвишават 2%;
• при едностранна връзка, загубата е малко по-висока, до 5%;

Обърнете внимание! Ако броят на нагревателните секции надвишава 12, еднопосочната връзка е неефективна. Факт е, че дългите секции с този метод на свързване просто няма да се затоплят.

• при долната връзка (подаване и връщане от различни страни) загубите са до 12-1ли%;
• долната еднопосочна връзка е най-неблагоприятна по отношение на топлопредаването на батерията. Загубите могат да бъдат до 20%, но тръбите могат да бъдат скрити под пода, така че често се използва този метод на свързване.

Технология на инсталиране

Целият процес може да бъде разделен на два етапа - първо закрепването е поставено под батерията, а след това просто се окачва на скобите и се свързва към захранването и връщането. След това остава само да се провери херметичността на връзките и не забравяйте да затворите ненужните отвори отстрани. Ако трябва да добавите допълнителни секции, тази процедура се извършва преди да поставите ключалките в стената.

Добавяне на секция

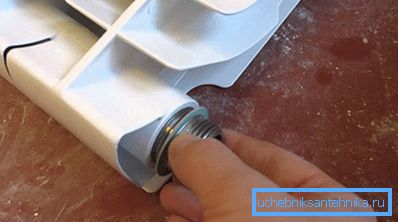

За да добавите допълнителна секция към радиатора, ще ви трябват 2 зърна с лявата и дясната нишка от двете страни, за допълнителна плътност са необходими и уплътнения, устойчиви на топлина.

Инструкциите за добавяне на раздел към батерията са, както следва:

• Нагревателят трябва да бъде поставен върху пода, масата или друга хоризонтална повърхност;
• тогава зърната се вкарват в дупките на радиатора, но не забравяйте за уплътненията;
• към тях е прикрепена допълнителна секция и секцията постепенно се притиска към батерията чрез завъртане на зърното;
• В същото време е необходимо да завъртите и двата нипела постепенно, буквално 1-2 завъртания, това е необходимо, за да не се изкриви или деформира металът на колектора.

След като сте добавили секциите, остава само да проверите стегнатостта на ставите и можете да продължите да инсталирате нагревателя.

Монтиране и свързване на радиатор

Най-често за алуминиеви радиатори се използват само скоби за стена, чието тегло е няколко пъти по-малко от това на чугунени, така че допълнителна опора отдолу просто не е необходима.

Броят на закопчанията зависи от това колко секции в нагревателя, както и от приставките са инсталирани не само в горната, но и в долната част на устройството. Ако броят секции е до 9, в горната част на устройството е инсталиран само 1 прикачен файл, а в долната част - 2. Подробна информация е дадена в таблицата.

Зависимост от броя на скобите по броя на секциите на радиатора

Що се отнася до правилното инсталиране на алуминиев радиатор, работата започва с маркирането на отворите за крепежни елементи. Въпреки ниското тегло на нагревателя, най-добре е да използвате закопчалки. Под монтажа дупка се пробива просто, в нея се вмъква пластмасова част и след това метална скоба се вкарва в нея със сила.

В този случай пластмасовата вложка се разширява и надеждно се фиксира благодарение на силата на триене. Това е достатъчно, за да издържи натоварването не само от алуминий, но и от по-тежка батерия.

След това остава да се реши как да се монтира алуминиевият радиатор. Единственото изискване на този етап е да се изравни с нивото на строителство. Ако има силен кос, нагряването на нагревателя ще се влоши значително и оттам топлообменът ще бъде по-малък.

При свързване към захранването и връщането се препоръчва да се използват сферични клапани, за да може бързо да се прекъсне достъпа на охлаждащата течност до радиатора при изтичане. За да работите, отоплителната система не е счупена, имате нужда от байпас (джъмпер), което ще позволи на топлообменника да циркулира около изключеното отоплително устройство.

Етажни скоби

Този тип закотвяне се използва в случаите, когато стената няма достатъчна носеща способност или поради размера на нагревателя няма смисъл да се окачва (при ниски радиатори).

Дизайнът на скоби от този тип е подобен - това е пластмасова или метална крак с широка подметка (за по-голяма стабилност), в горната част има вдлъбнатина за монтиране на радиатор и фиксираща скоба. Понякога се използва малка гъвкава верига вместо конзолата (тя е структурно подобна на веригата на веригата). Закрепването е необходимо, за да се гарантира, че радиаторът не пада, когато случайно го свържете.

В случае с напольным креплением задача, как устанавливать алюминиевые радиаторы, решается проще. При числе секций до 12-15 понадобится 2 кронштейна, при большем числе как минимум ли. Крепления размещаются на полу, как правило, предусмотрена их фиксация анкерами или обычными саморезами (в случае с деревянным полом).

Подовият монтаж обикновено се използва за радиатори с ниска или средна височина. Ако разстоянието на осите е повече от 500 мм за надеждност, препоръчително е да прикрепите батерията към стената отгоре. Самото закрепване в този случай е необходимо само за стабилността на нагревателя, цялото натоварване ще падне върху подовите скоби.

В заключение

Процесът на инсталиране на алуминиеви модели е практически същият като инсталирането на конвенционални чугунени или биметални батерии. Използват се същите видове крепежни елементи и технологията остава същата. В допълнение към стандартните скоби за стена могат да се използват подложки за пода, понякога това е единственият възможен вариант за инсталиране. Предлаганата информация ще помогне не само да инсталирате батерията правилно, но и да изберете подходящия тип прикачен файл.

Видеото в тази статия показва процеса на монтаж и монтаж на алуминиев радиатор.
