Кримпване на отоплителната система: цел, характеристики,

Налягането и промиването на отоплителната система е задължителна процедура, която предхожда пускането в експлоатация на отоплителната система. В края на процедурата се попълва формулярът за протокола за изпитване, който е задължителен документ, показващ успешната инсталация на отоплителната мрежа.

Ще ви кажем какво е отоплението и как трябва да се произведе.

Хидравлично тестване на тръбопровода

Определение и процедура

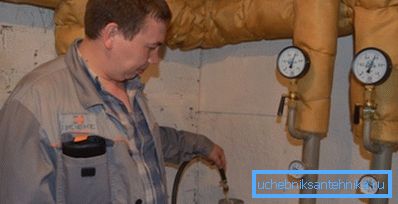

Опрессовка и промывка систем отопления – это необходимая процедура, которая заключается в гидравлическом испытании объекта на наличие протечек и некачественных соединений. Испытание заключается в том, что трубопровод наполняют водой, удаляют воздух с помощью воздухоотводчиков и подключают оборудование для опрессовки системы отопления (см.также статью "Знакомьтесь - системы воздушного отопления").

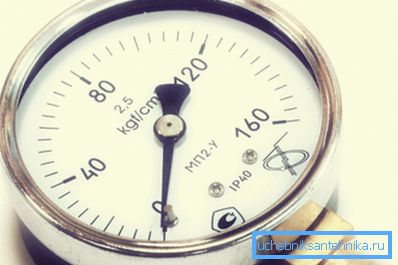

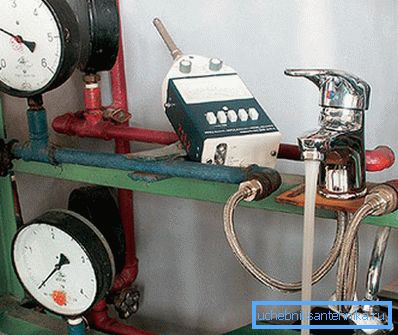

Компресорът изпомпва налягането, което е с 20 до 50% по-високо от номиналното работно налягане, а тръбопроводът остава в това състояние в продължение на 30 минути. През това време налягането се следи с помощта на манометър, а ако не падне, мрежата е непропусклива. Новите модерни отоплителни кръгове се изпитват с двойно свръхналягане.

Ако в рамките на 30 минути спадът на налягането е фиксиран, тогава пресата за натискане на отоплителните системи се изключва, водата се спуска, а всички отоплителни части се проверяват за течове. Когато се установи и отстрани изтичането, процедурата се повтаря.

В края на краищата, въз основа на извършената работа, се прави изчисление за кримпване на отоплителната система, което показва цената на всеки отделен етап на работа и цената на събитието като цяло (според OKDP - "4530195 Тестване на хидравлични и пневматични тръбопроводи") и акт на кримпване.

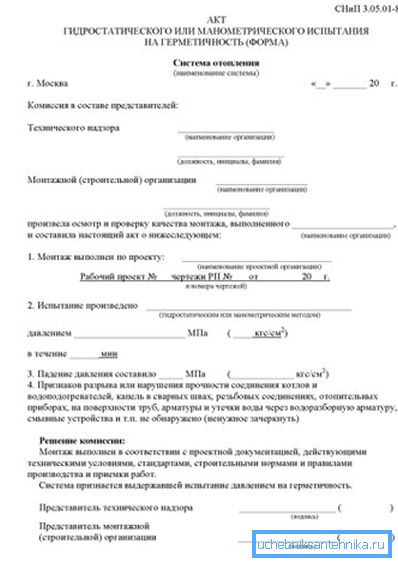

Обърнете внимание! След успешно тестване инспекторът съставя акт на кримпване, който се подписва от представителя на организацията за монтаж и представител на технически надзор. При завършване обектът се промива и се пуска в действие.

Оборудване и персонал за кримпване

Класически пример за оборудване за извършване на хидравличен тест е изпитването под налягане на отоплителната система. Това устройство е свързано към веригата за контролирано увеличаване на налягането в тръбите.

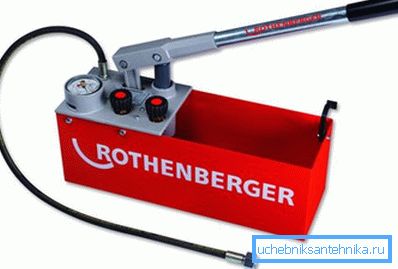

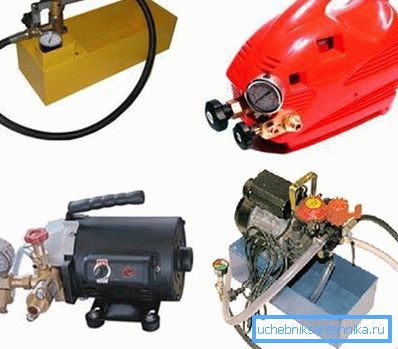

Помпата за кримпване на отоплителните системи може да бъде ръчна или електрическа. Тъй като за повечето местни отоплителни мрежи на частни къщи и вили с високо налягане не се изисква, е достатъчен ръчен тест за налягане.

Ръчните помпи за кримпване на отоплителни системи са в състояние да развият сила от 25 до 60 или повече бара, което е достатъчно, за да се провери херметичността не само в къщата, но и в градската пететажна сграда.

Предимства при използване на ръчни устройства:

• Малкият размер и теглото на устройството го правят мобилен дори в условията на обикновен градски апартамент, Ръчната помпа ще бъде удобна както за професионална, така и за лична употреба;
• Сравнително ниската цена на оборудването го прави достъпна за широк кръг от потребители, За разлика от специализираното електрическо оборудване ръчните преси имат доста демократични ценови табели;
• Обхватът на работните параметри напълно отговаря на нуждите на малките и средни отоплителни съоръжения, Помпата ви позволява да постигнете два пъти ефективността на обикновената частна домашна мрежа;
• Простият дизайн се характеризира с висока надеждност и непрекъсната работа без разрушения и повреди, Помпата е разположена много просто и няма много да се счупи.

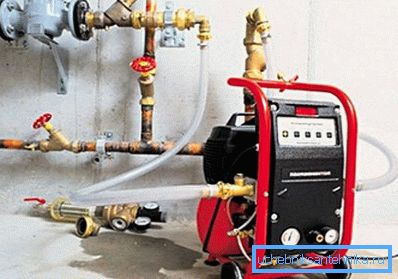

Тестване на големи и разклонени вериги на големи обекти, многоетажни сгради, производствени предприятия и др. използвайте електрически помпи, които изпомпват вода под високо налягане, недостижимо за ръчните механизми. Те са оборудвани със самозасмукваща помпа и са в състояние да развият сила до 500 kgf / cm2 (bar).

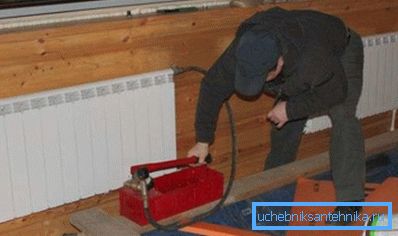

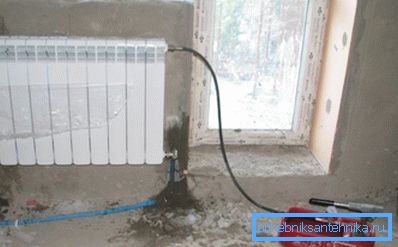

Електрическите модули могат да бъдат вградени в основната мрежа или свързани към всяка дупка. Най-често маркучът е свързан с дренажен клапан или кран, през който тръбата е пълна с вода. Също така се практикува да се свържете с радиатора чрез конектора на Маевския кран.

Електрически машини обикновено са оборудвани с контролен блок с автоматична защита срещу прегряване. Ако температурата на двигателя се повиши над зададената граница, защитата ще освободи налягането и ще даде почивка на инсталацията.

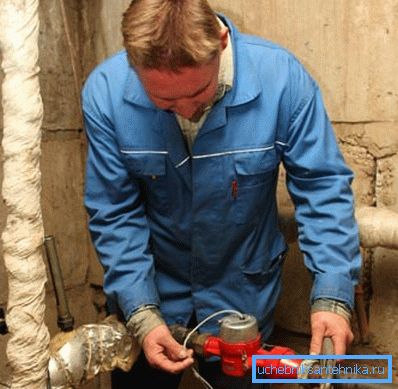

За малките мрежи, типични за селските къщи и други малки сгради, нивото на усилието е по-ниско - до 2 атм. Такива мрежи могат да се проверяват с нормално докосване. Нагревателният тръбопровод е свързан към централната водопроводна мрежа, генерира налягане от около 2 kgf / cm2, а след това обектът се проверява за течове и други дефекти.

Обърнете внимание! Ако сте инсталирали отопление в дача със собствените си ръце, тогава ще се справите с теста без помощта на специалисти. Но в случай на градски високи сгради, инструкцията изисква задължително участие на общински услуги и услуги, извършващи техническа поддръжка на обекта.

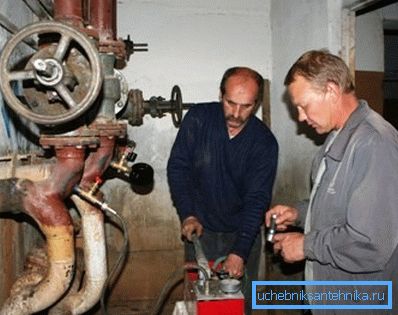

Представител на технически надзор или представител на клиентските работи се приема.

В кои случаи се прави кримпване

Остава да се разбере кога е необходимо да се тестват тръбите за сила.

Съгласно разпоредбите на SNiP проверката се извършва в такива случаи:

• След инсталирането на нов обект. За доставка на отопление в експлоатация е задължително да се изпита високо налягане;
• След ремонт на всяка част от мрежата или отоплителния уред, елемента на фитингите, оборудването. Всяко понижаване на налягането изисква повторно тестване;
• След замяна на която и да е част от тръбопровода, след като елиминира всяко нарушение на целостта на тръбите или лошо качество на връзката;
• Преди началото на отоплителния сезон.

Обърнете внимание! Преди да окажете натиск върху отоплителната система, непознати и жители трябва да бъдат евакуирани от помещенията. За безопасността работата се извършва на празен обект.

заключение

Проучихме теста за нагряването на отоплението и казахме какво е то. Ако се интересувате от по-подробна информация, вижте видеоклипа и прочетете други материали на нашия уебсайт.
