Кранове за радиатори: как да изберем необходимите спирателни

Для правильного функционирования системы отопления необходимо точно регулировать объем теплоносителя, который поступает в батарею и удалять из нее накапливающийся воздух. Кроме того, иногда – в случае аварии или необходимости плановой замены - нужно полностью перекрыть доступ жидкости к панели обогрева. Во всех перечисленных случаях выручит кран на радиатор отопления, с помощью которого вы сможете своими руками отключать различные части климатической сети без полного прекращения работы последней и производить развоздушивание батарей.

Водни кранове

Цел на оборудването

Кранове, монтирани на отоплителни радиатори, са необходими не само за да се блокира достъпа на вода до съоръженията.

Те изпълняват и много други важни задачи:

• регулирайте температурата на радиатора, като ограничите обема на горещата вода, изпомпана от батерията;
• извадете въздушните щепсели от отоплителната система, което значително намалява ефективността на работата си;

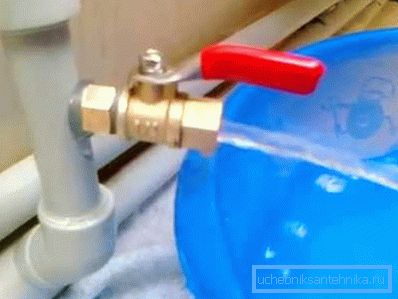

• Те се използват за пълнене и изхвърляне на топлоносител не само в отоплителните батерии, но и в свързващите тръбопроводи;

• може да се използва за изключване на отоплителната мрежа в случай на авария, планирани или аварийни ремонти.

Въз основа на посочените по-горе задачи е необходимо да се разграничат такива видове кранове:

1. За разединяване на главния тръбопровод, част от отоплителната мрежа или отделно устройство. С тяхна помощ можете да изключите водата в случай на авария или ремонт.

1. За да регулирате обема на течащата вода. В този случай, освен режимите "на" и "изключено", трябва да има и други. Относно колко точно кранът може да настрои доставеното количество охлаждаща течност, зависи от възможността за настройка на температурата в жилището.
2. За изхвърляне на газ или вода. В първия случай клапаните помагат да се отърват от въздушните запушалки, а вторият - да се премахне течността от тръби и радиатори, след което можете да извършите проверката и подмяната им.

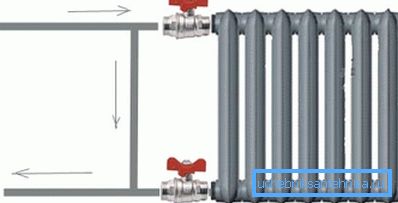

Места установки

Въпреки името, отоплителният кран на радиатора може да се монтира не само на определеното оборудване, но и на други места (в зависимост от функционалната цел):

• на входа на централното отопление до сутерена на къщата - отваряне и затваряне в началото и в края на отоплителния сезон;
• по тръбопровода (тръба между входа и изхода на акумулатора, която осигурява директен поток от топлоносител) - тук е необходим контролен вентил, за да се намали или увеличи обема на течността и да се превключи принудителната мрежа в естествена циркулация;
• върху решетките - често такива кранове се монтират на входовете на апартамента в многоетажни сгради и позволяват ремонт на местната климатична мрежа, без да се изключва цялата система;
• на дюзите на акумулатора - основната им цел е да регулират температурата на въздуха, затова тук са подходящи автоматичните терморегулиращи клапани;

• на места, където може да се образува въздушна запушалка - тук са инсталирани Maevsky кранове, които служат за изсмукване на въздух, който се натрупва, когато системата е напълнена с охлаждаща течност или по време на нейната работа.

Обърнете внимание! Използването на фитинги, регулирани от автоматизацията, позволява без участието на човек да дозира количеството вода, постъпващо в акумулатора, и да отстранява натрупания въздух от системата. Недостатъкът на такива решения е само един - висока цена.

Използвани материали

Характеристика на спирателните и контролните клапани, инсталирани в отоплителните системи, е неговият постоянен контакт с охлаждащата течност, чийто химически и физически състав често оставя много да се желае.

Следователно материалът, използван в тях, трябва да е устойчив на корозия и да издържа на механичното въздействие на абразивни частици, които се срещат в течността, която циркулира през тръбите.

Най-често се използват кранове от следните материали:

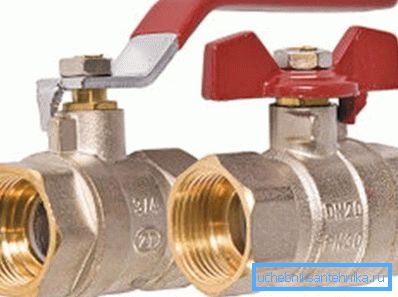

• месингови закрепвания към тръбопроводи с помощта на специални фитинги;

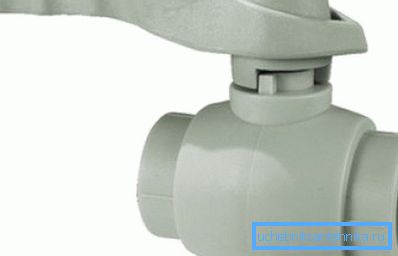

• полипропилен - монтиран на полимерни тръби чрез запояване.

Съвет! В някои строителни магазини можете да намерите силуминови кранове. Те изглеждат като месингови, но те струват значително по-малко. Тяхното качество, здравина и издръжливост не са високи, затова не е полезно да се използва такава арматура за изграждане на инженерни мрежи.

Видове кранове

Всички съществуващи кранове са разделени на две групи:

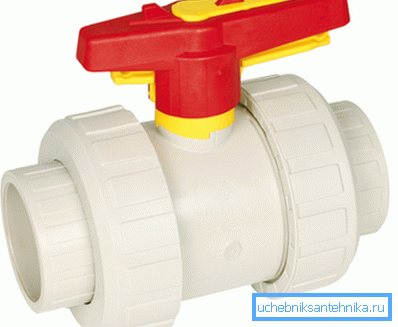

1. Заключване. Те са прави и ъглови. Монтиран на радиатори и използван за изключване на достъп и регулиране на количеството гореща вода, влизаща в батериите. Тяхната употреба прави възможно защитата на нагревателния панел от хидравличното и пневматичното удавяне, което се получава, когато системата е заредена с охладител. Освен това те правят възможно изключването на определена батерия и извършването на нейното ремонтиране, почистване или подмяна. Те са лесно прикрепени към батериите чрез тръбни резби, които образуват напълно затворена връзка. Добре издържайте силното налягане на флуида и имате привлекателен външен вид.

Недостатъкът е невъзможността за фина настройка на стайната температура. Често се използва в автономни отоплителни системи, където се осъществяват режими на превключване чрез контролния панел на котела.

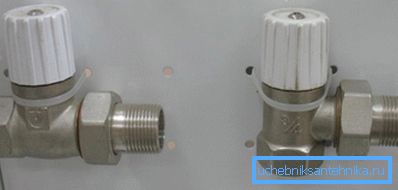

1. Thermal. Вътре в крана е специален гъвкав контейнер, напълнен с течност или газ. Когато се загрява или охлажда, тя съответно се увеличава или намалява, регулирайки достъпа на водата до акумулатора и по този начин температурата. Има два вида терморегулиращи кранове:

• с ръчно управление - в този случай завъртете копчето и задайте сами температурата, като се съсредоточите върху номерата, написани на корпуса на крана;
• автоматичен - в този случай температурата в помещението се контролира от микрочип в зависимост от външните условия (използвайки данните, предоставени от специални сензори).

Предимствата на най-новата версия на крановете са очевидни:

• възможността за промяна на температурата на батериите в зависимост от метеорологичните условия;
• спестяване на топлинен товар благодарение на по-фината настройка на работата на климатичното оборудване;
• защита срещу замръзване на охлаждащата течност с рязък спад на външната температура.

Класификация на заключващите механизми

Кранове за отопление се класифицират с още една особеност - конструкцията на заключващото устройство.

Те са:

• сфера (фланец) - може да бъде само в положение включване и изключване, не са осигурени междинни опции;

• Conical - позволявайте да затворите дупката за потока на водата, да я отворите и да поставите клапана в междинни позиции;
• автоматичен - обемът на течащата течност се контролира чрез специална електроника.

Фланецните клапани са най-често инсталирани на тръбопроводи. Това се дължи на факта, че техният дизайн е в състояние да издържа на високи флуидни налягания. Те могат надеждно да служат за дълго време.

Що се отнася до радиаторите, те използват конусовидни продукти, оборудвани с куплунги. Наличието на нишка позволява херметично закрепване на управляващите вентили на входящите и изходящите дюзи на акумулатора, а конусният блокиращ механизъм позволява по-точно регулиране на обема на входящата вода.

Кран Маевского

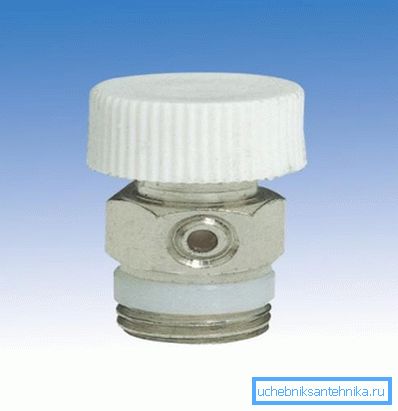

В допълнение към водните кранове, нагревателните батерии се монтират на въздушно отопление. Те се наричат ​​Майевски кранове. Те се използват за отстраняване на въздуха, който неизбежно се генерира в тръби и радиатори по време на работа на системата. Инструкцията за монтаж на отоплителните системи осигурява инсталирането на такива устройства в горната част на всеки нагревателен панел.

Принцип действия

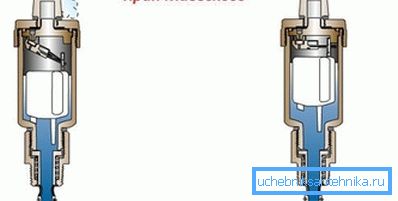

Основният елемент на майевския кран е вентилът за иглата. Този механизъм може да бъде управляван от специален ключ или конвенционална отвертка.

Въздушният клапан трябва да бъде монтиран отстрани на отоплителния радиатор, противоположно на входния вентил. С изсипването на охлаждащата течност въздухът в акумулатора се издига и се натрупва в най-горния ъгъл на устройството. Там е инсталиран кран, през който се освобождава образуваният въздушен корк.

Процедурата за работа с клапана Mayevsky е проста: трябва да отвиете винта, докато съскащият звук излъчва изходящия въздух. Веднага щом водата се появи от отвора, можете да затворите клапана.

Кранът може да има полимерно тяло или да бъде направен от месинг. И двата варианта са напълно надеждни. Необходимо е само да се гарантира, че изходът на въздушния клапан не е запушен с твърди частици, които понякога се намират в охлаждащата течност. Можете да го почистите с обикновена игла.

Съвет! Ако имате отоплителна система с принудителна циркулация в жилището си, преди да извадите въздуха с помощта на кея Майевски, е необходимо да изключите помпеното оборудване. В противен случай горещата вода ще тече прекалено бързо и въздухът няма да има време да се натрупа в горната част на радиатора.

Автоматични въздушни вентили

Всеки производител на санитарно оборудване се стреми да освободи оборудване, което регулира тези или други параметри на инженерните мрежи без човешка намеса. Това важи и за въздушните вентили, които отстраняват щепселите от акумулатори и отоплителни тръби.

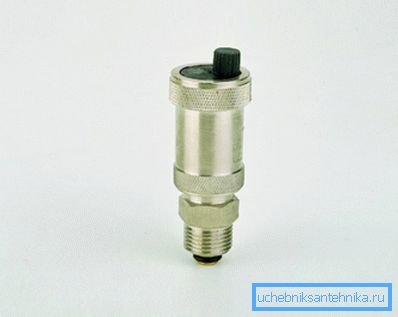

Автоматичният кран на Мажевски не се различава външно от своя предшественик. Принципът на неговото функциониране също не се е променил. Обаче специален механизъм отваря самия вентил, когато налягането на въздуха в акумулатора се повиши над зададената стойност.

По този начин инсталираният автоматичен въздушен вентил премахва необходимостта от периодична проверка на отоплителната система за откриване на задръстванията на въздуха и тяхното ръчно отстраняване.

Характеристики на инсталацията на автоматични кранове Majewski

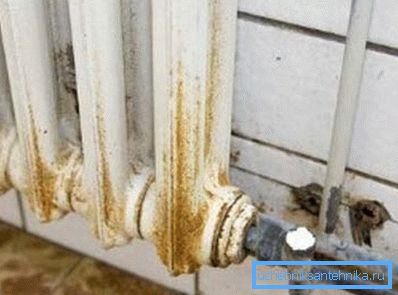

Това устройство може да се монтира на почти всички съществуващи радиатори. Въпреки това, собствениците на широко разпространени чугунени батерии ще трябва да разочароват. Маевският кран няма да им помогне да се справят с въздуха в климатичната мрежа.

Това се влияе от следните обстоятелства:

1. Вътрешните повърхности на чугунния радиатор по време на работа постепенно се покриват с ръжда, чиито частици са откъснати, попадат в охлаждащата течност и могат да запушат байпаса на автоматичния въздушен клапан.
2. Централната водоснабдителна система, от която са част от чугунните батерии, не е оборудвана с филтри, които улавят твърди частици в течната охладителна течност. Освен това, във водата често се добавят различни агресивни химикали, които оказват неблагоприятно въздействие върху работата на въздушните клапани.
3. От отоплителните акумулатори, свързани към градската отоплителна система, често през летния период източване на водата. Следователно, след запълване на системата, могат да се образуват твърде големи щепсели, които няма да могат да заснемат през отвора с диаметър 2 мм. Ще трябва да използвате по-ефективни методи.

Обърнете внимание! Всички предимства на автоматичните кранове Майевски се разкриват само при конструиране на автономни системи за управление, при които е възможно да се контролира качеството на охлаждащата течност, нейната температура, налягане и други важни параметри на работа.

заключение

Затварящите и регулиращи вентили за организиране на циркулацията на водата и въздуха в отоплителната система играят много важна роля. Но освен това, при проектирането на отоплителни мрежи се използва голям брой други съоръжения. По-ярки черти на нашата тема можете да откриете от видеоклипа по-долу.
