Котли за подгряване на вода с твърдо гориво: характеристики,

Какво представляват котлите за горещо водоснабдяване на твърдо гориво? Какви са техните предимства пред продуктите, използващи други горива? Имат ли сериозни недостатъци? Колко правилно е да свържете котела към отоплителния кръг? Нека се опитаме да намерим отговорите.

Устройство

Современные твердотопливные водяные котлы представляют собой стальную или чугунную топку с водяной рубашкой-теплообменником, подключенной к системе отопления. После растопки начинается нагрев теплоносителя и конвекционные процессы в нем: теплая вода поднимается в верхнюю часть рубашки и далее - вверх отопительного контура; холодная, соответственно, опускается вниз.

При малка дължина на пълнене и правилна конфигурация, разликата в плътността между топла и студена вода е достатъчна, за да осигури стабилна циркулация през нагревателите. По-често обаче циркулационните помпи за отоплителни системи се използват за увеличаване на скоростта на циркулация и изравняване на температурите на радиаторите.

Практически все современные изделия, в том числе твердотопливные котлы российского производства, оснащены простейшей автоматикой - термостатом, прикрывающим поддувало при перегреве теплоносителя. Тем самым ограничивается доступ кислорода в топку и снижается тепловая мощность системы.

Въпреки това: в котлите с традиционен дизайн ефективността също пада. Изгарянето с липса на кислород увеличава концентрацията на продуктите на непълното изгаряне: горивото буквално лети в тръбата.

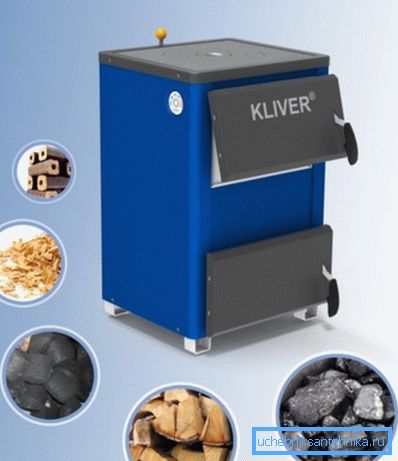

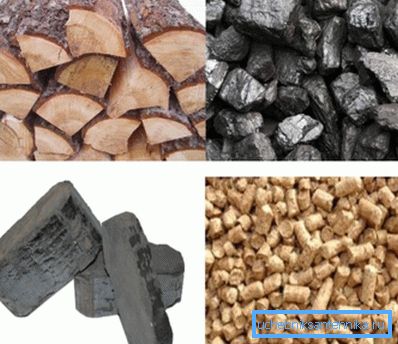

Какви котли на твърдо гориво могат да използват като гориво?

• Дърва за огрев.
• Въглища.
• Пелети (пресовани от гранули от дървесни отпадъци).
• Торфени брикети.

На практике они часто совмещают две функции - отапливают дом и позволяют избавляться от горючего мусора.

Сравнение с алтернативите

Как функционалността и икономичността на продуктите, обсъждани от нас, корелират с тези на алтернативните решения?

Goodies

Главный и, собственно, единственный убедительный аргумент в пользу твердотопливного отопительного оборудования - цена киловатт-часа тепла, уступающая только магистральному газу. Чтобы не быть голословными, приведем средние значения для разных видов топлива.

Забележка: В селските райони често горивата не трябва да плащат по принцип. Периодичното събиране на мъртва дървесина е в състояние да осигури топлина без никакви разходи.

минуси

Но списъкът им е доста значителен.

• Котелът изисква изпускане на горивни продукти, В същото време при класически дизайн тяхната температура е достатъчно висока, за да се занимава сериозно с пожарната безопасност: коминната тръба преминава през дървени конструкции през топлоизолационна кутия.
• Затоплянето на твърдо гориво неизбежно означава определено количество сажди, падайки в къщата, а присъстващият мирише.

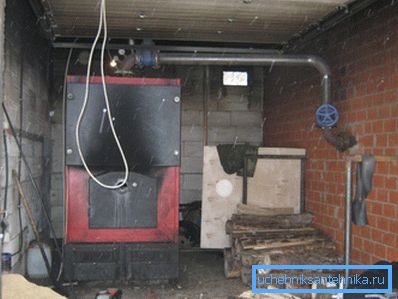

Въпреки това: инсталирането на отоплително оборудване в отделна котелна част напълно решава този проблем.

• При определени условия, димоотводът може да преобърне течението в комина: продуктите за изгаряне започват да текат в къщата, В допълнение към вече споменатите миризми и сажди това означава много реална възможност да се отровиш с въглероден окис.
• Най-накрая, най-важното е, че дървена или каменна пещ изисква често натоварване и почистване. Периодичность загрузок для классических котлов - не более 4 часов; при более долгих паузах становится заметным падение температуры в доме.

Специално изпълнение

Някои варианти на котлите могат по някакъв начин да изравнят недостатъците си.

turbirovanie

Монтажът на вентилатора позволява гъвкаво регулиране на подаването на въздух към горивната зона. Неговата работа със затворените врати на пещта и пепелника прави невъзможно натрупването на продукти от непълно изгаряне и преобръщане на тягата.

Бендер за пелети

Устройството за автоматични пелети (между които, между другото, има многобройни котли за отопление с твърдо гориво на руската продукция) позволява да се доставя доставка на насипно гориво за дълго време. Продължителността на автономно действие на такива единици може да достигне няколко дни.

Gazogenerator

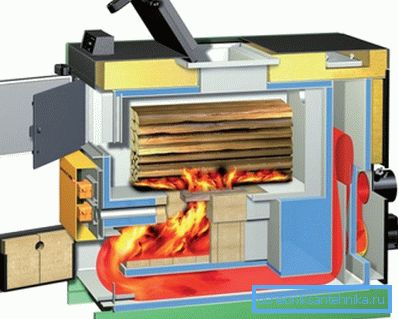

Gazogeneratorы, или пиролизные водогрейные твердотопливные котлы разбивают процесс сжигания дров на два этапа.

1. Първоначално горивото, заредено в пещта, се загрява с ограничено количество въздух. Това създава голямо количество въглероден окис и летливи въглеводороди.
2. Продуктите на непълен изгаряне, дължащи се на естествена или принудителна сцепление, попадат в зареждащото устройство, където те се смесват с чист въздух и се запалват.

Какъв е резултатът?

• Температурата на котела може да се регулира изключително гъвкаво. С горивната камера, намираща се под основното отделение на пещта, дървото ще продължи да се тлее, дори при минимално подаване на въздух.
• Ограничението на мощността вече не е придружено от спад в ефективността на устройството. Готваните газове се изгарят напълно.
• Накрая, честотата на натоварване на горивото се увеличава до 10-12 часа.

Най-горещото изгаряне

Следващата стъпка към увеличаване на автономността бе направена от литовските инженери от компанията Stropuva. Те разработиха котли с водно твърдо гориво, едната от които на изпитвателния стенд демонстрира самостоятелна работа при еднократно натоварване на пещта за 31 часа.

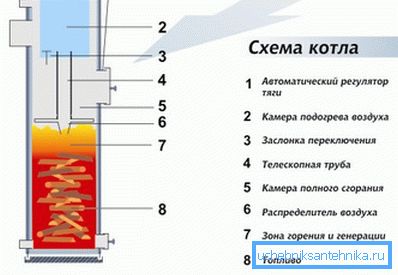

Суть новшества - в переносе процесса горения из нижней части топки в верхнюю.

1. дърва за горене или уголь загружаются в объемную камеру сгорания.
2. Сверху опускается подвижный воздуховод, который будет проседать по мере прогорания топлива, обеспечивая непрерывный доступ приточного воздуха к его поверхности. Телескопический канал заканчивается массивным воздухораспределителем из жаростойкой стали - стаскоблином. Он же разделяет камеры первичного горения и пиролиза: продукты неполного сгорания дожигаются в верхней части котла при подаче к ним свежего воздуха.
3. Малката пепел, която остава в пещта след тлеенето, се пренася изцяло през комина с възходящ поток въздух.

подвързване

Инструкциите за свързване на отоплителната система с твърдо гориво към отоплителната система зависят от вида на нагревателя.

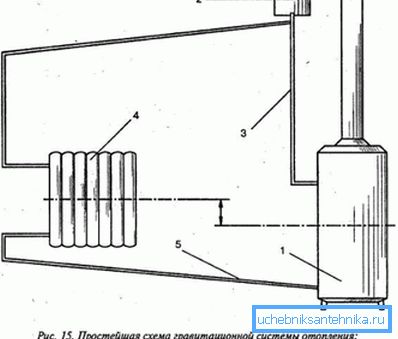

Гравитационная система

Типичная гравитационная система отопления в одноэтажном доме - однотрубная ленинградка. Розлив представляет собой опоясывающее весь дом кольцо, параллельно которому подключены отопительные приборы.

От изпускателната тръба на котела започва окръжен колектор: дебелата тръба за пълнене се издига на височина 3 метра. Колкото по-голяма е разликата във височината между горната точка на ускоряващия колектор и самия котел, толкова по-високо е налягането, което се създава във веригата, толкова по-бързо е циркулацията.

В горната точка за пълнене се монтира отворен резервоар за разширение. След колектора пълнежът е кух, с постоянен наклон пада към котела.

Нежният склон позволява да се убиват две птици с един камък:

1. Охлаждащата вода се източва чрез гравитация, като се връща към повтарящ се цикъл на отопление.
2. Въздухът и (когато топлообменникът се прегрява), парата се задейства в разширителния съд.

За отоплителна система с естествена циркулация е необходимо да се спазват следните размери:

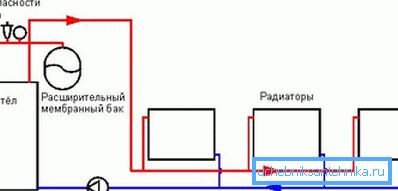

Принудително движение

За да се организира система с принудителна циркулация и конвекторни отоплителни уреди, ще е необходимо допълнително оборудване.

• Всъщност циркулираща помпа.
• Груб филтър, монтиран пред помпата.
• Прекъсната помпа и вентилен филтър.
• Затворен разширителен резервоар с обем, равен на приблизително 10% от обема на охлаждащата течност в кръга. Монтиран е, като правило, приблизително 10 бутилки след помпата.
• Изпускателен вентил, изтичане на свръхналягане при прегряване.
• Манометър за наблюдение на налягането в системата.
• Автоматичен вентилатор.
• Краны Маевского - по числу радиаторов или возвышающихся над общим уровнем розлива перемычек между ними.

При дължина на контура, по-малка от 60 метра, може да се достави тръба с вътрешен диаметър 20 мм; с по-голям размер се използва бутилиращият размер на DU25.

Моля, обърнете внимание: Не бъркайте DM и външния диаметър. По този начин стоманената тръба DN20 има външен диаметър 24-26 mm. За проходимостта на контура, по очевидни причини, вътрешният раздел е важен.

Проучване на проби

Заедно с вноса на отоплителна техника, производството на котли на твърдо гориво отдавна е създадено в постсъветското пространство.

Да се ​​запознаем с няколко проби.

КВР

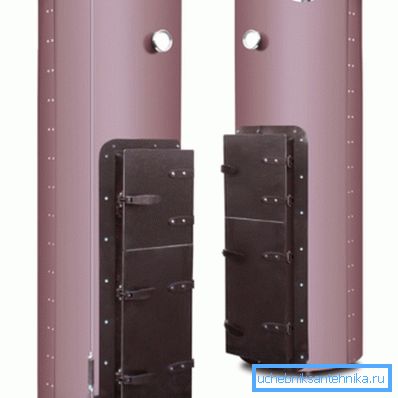

Под брендом КВР продаются отопительные котлы на твердом топливе российского производства от концерна "Медведь", имеющего представительства в Костроме, Москве и Иваново. Их ключевая особенность - верхнее горение; максимальная тепловая мощность старшего в линейке устройства - КВР-40 - позволяет отапливать дом площадью до 450 м2.

Това е най-голямото в семейството на KVR-40, че ще се опознаем един друг.

От Ив

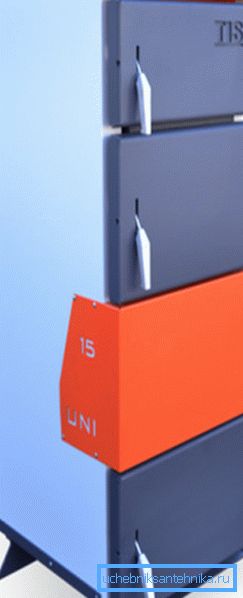

Изделием под названием Tis Uni 25 в нашем миниатюрном обзоре представлены твердотопливные котлы белорусского производства. Наш герой - пиролизный котел с тепловой мощностью до 30 киловатт.

Заключение

Надяваме се, че нашият материал ще помогне на читателя да започне запознанството си с модерното отоплително оборудване. Както обикновено, в приложеното видео можете да намерите допълнителна тематична информация. Успех!
