Котел за загряване на твърдо гориво

Цената на отоплителния котел, произвеждан по индустриален метод (независимо от вида на горивото, с изключение на електрическите) започва от 13 000 рубли. Това са проби с ниска мощност, които могат да нагреят малка къща. Повечето собственици на жилища не се поберат. Освен това не винаги е възможно да се използва природен газ за отопление. Необходимо е да се разглежда като алтернативно твърдо гориво, отработено масло, електричество. За много хора твърдите горива са по-подходящи: дърво, въглища, брикети. Занаятчиите предпочитат да направят котел за твърдо гориво от собствените си ръце. Това спестява пари, а ръцете имат нещо, което да заемат.

Основни компоненти

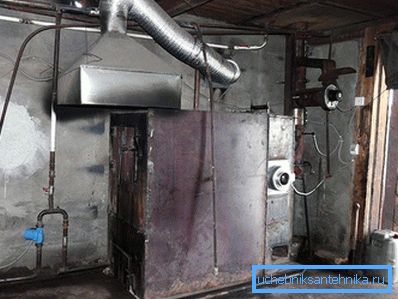

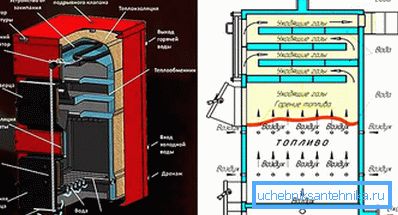

Бойлерите, работещи с твърди горива, се състоят от такива компоненти:

• отделение за товарене на гориво;
• глухарката;
• дроселни клапани;
• пожарни барове;
• резервоар за вода;
• топлообменник;
• комин.

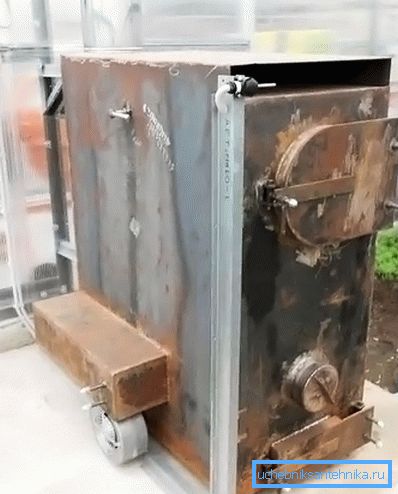

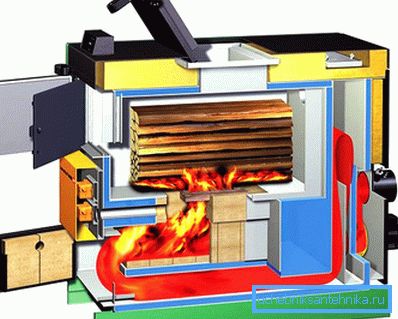

видове

Чрез метода за поставяне на топлообменника, котлите за твърдо гориво могат да бъдат:

• хоризонтална - топлообменникът е разположен в хоризонтална равнина;
• вертикално - топлообменникът е монтиран в котела.

Характеристика на хоризонталното разположение на топлообменника е наклоненото му положение. Между горната и долната точка (изхода на охлаждащата течност към системата) разликата в нивото е 1 см. Котлите с вертикален топлообменник се използват основно за отопление.

По принцип всеки котел на твърдо гориво може да се използва за готвене. За целта е необходимо да се осигури повърхност за готвене в дизайна.

инструменти

За да монтирате котела, ще имате нужда от инструменти и материали.

инструменти:

• дъгова заваръчна машина;
• Ъглови мелници ("български") и режещи дискове за рязане на метал;
• клещи;
• електрическа тренировка с набор от свредла;
• ниво и измервателна лента.

материали:

• Огнеупорни тухли.
• Пясъчен пясък.
• Глина.
• Дебелина на листа от 5-8 мм. По-добре е да използвате неръждаема стомана, но можете да използвате стомана.
• Чугунени решетки.
• Метален ъгъл.
• Стоманени тръби за вода с правоъгълно и кръгло напречно сечение.
• Врати за отделението за гориво, златен прием.
• Заслонка для комин.
• Байпас или само циркулационна помпа.

Ако принудителната циркулация е основната и гравитационната отоплителна система трябва да бъде запазена в резерв - байпасът е зададен. Само при принудителна циркулация е инсталирана една помпа.

Производство и монтаж на части

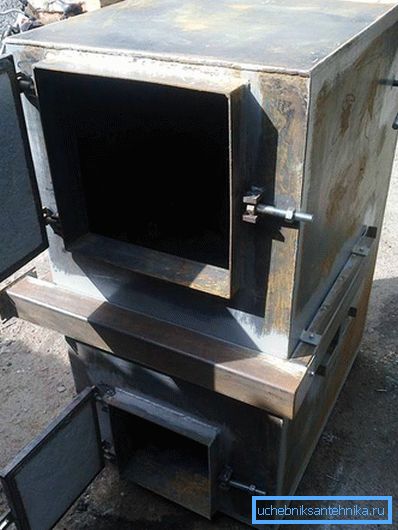

Започнете да работите с инсталирането на котела със собствени ръце, като изготвите схема и чертежи на монтажа. Според тях, размерите се прилагат към металните листове. Чрез маркиране на предната, задната, страничните стени и дъното на котела. В предната част се изрязват отворите за вратите на резервоарите за гориво и пепел.

Ако отрежете отворите с газорезачка, така че стоманата да не "води", в ъглите на обработвания детайл се пробиват дупки, а след това металът се отрязва от средата към ръбовете по дължината на маркировката.

Ако използвате българския, тогава дупките в ъглите не трябва да се пробиват. Просто пресечете металния контур. Също така, според размерите, изрежете всички метални части на котела.

Монтажът на топлообменника започва с поставяне на отвори в тръбите, предназначени за стелажите. Те имат квадратна секция от 40-60 см. Във вертикалните тръби, които са разположени отпред, газорезачът нарязва 4 дупки с диаметър 5 см, като ги поставя равномерно по цялата дължина на обработвания детайл.

В задните колони са направени кръгли отвори от 4 и 5 см. Дъните на бъдещия топлообменник са направени за водоснабдяване на котела (връщащ поток) и отгоре за подаване на вода към отоплителната система (захранване). Всички отвори трябва да са гладки, без да се удрят, които се елиминират с помощта на "български". Заваряване на тръби в едно цяло е направено, издържайки на ъглите от 90? Както вертикално, така и хоризонтално, приготвяйки крайните отвори на правоъгълни тръби (рафтове).

Заварените шевове на завършения топлообменник се проверяват за течове. За да направите това, обратният поток временно се удави (така че водата да не изтича) и през захранването се напълва с вода.

Монтирайте котела на мястото, където е планирано да го инсталирате, защото всички части са много тежки и го придвижвате в готов вид е проблематично. Предварително огнеупорната основа трябва да бъде оборудвана. Тя е изработена от огнеупорни тухли. За да не се движи зидарията, тя може да бъде подсилена с метални ъгли по краищата и циментирана с тухли помежду им. Вторият вариант на мазето е монолитна бетонна възглавница.

Мазето трябва да бъде малко по-голямо от основата на котела. На основата поставени стоманени детайл - на дъното на бункера за пепел.

На нея от огнеупорната тухла се полагат стените на резервоара, в който е монтиран топлообменник, оборудван е бункер с гориво и дупка. Разстоянието между топлообменника и стената е 1 см. От дъното на бункера за гориво се монтират решетките. В предната тухлена стена има отвори за вратата на приемника на горивото и вратата на резервоара.

Външните стени на котела са покрити с метал, които са свързани помежду си чрез ъгли, разположени вертикално. Вратите са закрепени към металните панели. За отстраняването на въглеродния окис е инсталиран комин. Как да инсталирате това устройство зависи от наличието или липсата на плоча.

Ако котелът трябва да се използва за готвене, коминът е монтиран отстрани, в противен случай отгоре на котела.

На изхода от котела коминът е снабден с плъзгаща се врата за регулиране на сцеплението. Материалът за тръбата може да бъде различен: огнеупорна тухла, метал, азбест. Основното е да се постигне необходимото ниво на натиск, за да се организира процесът на изгаряне.

За безопасното функциониране на котел за твърдо гориво може да се монтира отворен разширителен резервоар, сензори за течение и вода, вентилатор.

За да се предотврати прегряването на охлаждащата течност и експлозията на котела, е необходимо постоянно да се следи нивото на водата и температурата на горене. Ако използвате само принудителна циркулация, тогава когато електричеството е прекъснато, докато котелът работи, рискът от експлозия на топлообменник се увеличава драматично. Бъдете внимателни.

Видео

В предоставения видео материал можете да се запознаете визуално с дизайна на котела на твърдо гориво:

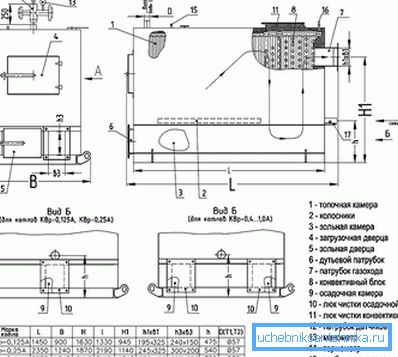

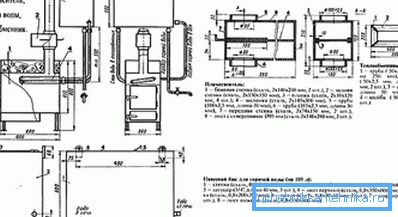

Чертежи

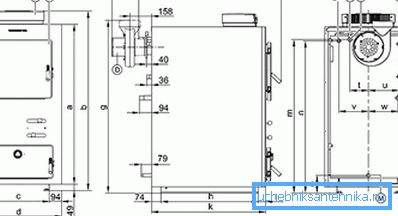

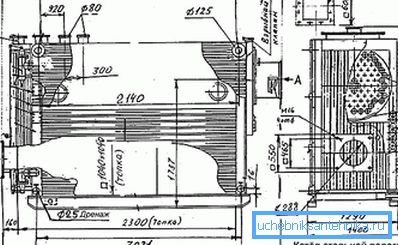

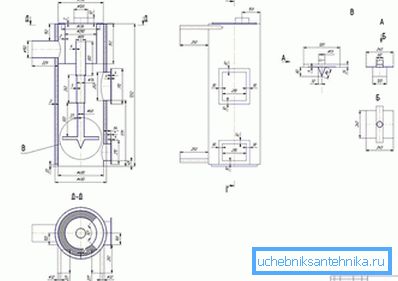

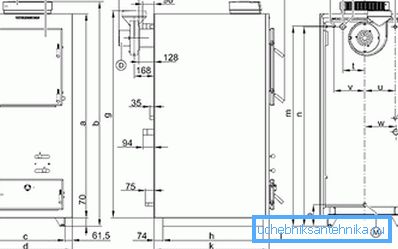

На чертежите е възможно да се вземат предвид конструктивните характеристики на котела за твърдо гориво:
