Хидравлично изчисляване на отоплителната система: точно
Какво е хидравличното изчисление на отоплителната система? Какви количества трябва да се отчитат? И накрая, основното нещо: как да ги изчислявате, без точните стойности на хидравличното съпротивление на всички секции, нагревателните устройства и елементите на спирателните вентили? Нека да разберем.

Какво очакваме
Для любой системы отопления важнейший параметр - ее тепловая мощность.
Тя се определя от:
- Температурата на охлаждащата течност.
- Температурен капацитет на отоплителните уреди.
Забележка: в документацията последният параметър е показан за фиксирана делта между температурата на охлаждащата течност и въздуха в загрята стая при 70 ° С. Намаляването на делта на температурите наполовина ще доведе до двойно понижаване на топлинната мощност.
Методи за изчисляване на топлинната енергия, ние все още оставяме зад сцената: те са посветени достатъчно тематични материали.
Въпреки това, за да се осигури преминаването на топлина от трасето или котела към радиаторите, са необходими още два параметъра:

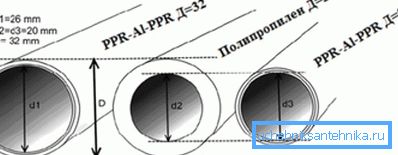

- Вътрешната част на тръбопровода, свързана с неговия диаметър.

- Дебитът в този тръбопровод.

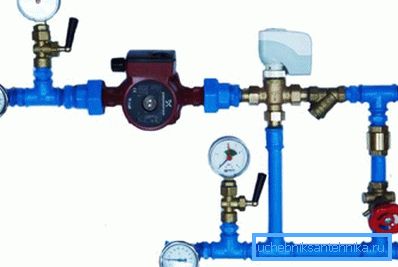

В автономна отоплителна система с принудителна циркулация е важно да знаете още няколко стойности:
- Хидравлично съпротивление на веригата. Изчисляването на хидравличното съпротивление на отоплителната система ще определи изискванията за налягането, създадено от циркулационната помпа.
- Дебитът на топлоносителя през веригата, определен от капацитета на циркулационната помпа на отоплителната система с подходяща глава.
проблеми
Както казват в Одеса, "те са".
За да се изчисли общото хидравлично съпротивление на веригата, е необходимо да се вземат предвид:

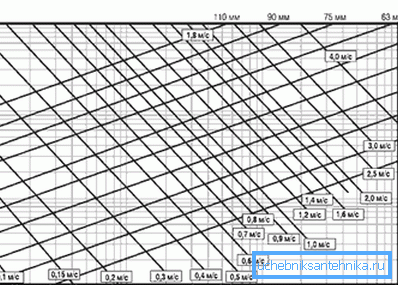

- Устойчивост на прави тръбни секции, Тя се определя от техния материал, вътрешния диаметър, скоростта на потока и степента на грапавост на стените.

- Устойчивост на всеки преход на въртене и диаметър.
- Съпротивление на всеки елемент на спирателния вентил.
- Устойчивост на всички нагреватели.
- Съпротивление на топлообменника на котела.
Събирането на всички необходими данни ще се превърне в проблем, дори и в най-простата схема.
Какво трябва да направя?
формула
За щастие, за автономна отоплителна система, хидравличното изчисляване на отоплението може да се извърши с приемлива точност и без да се задълбочава в джунглата.
Дебит
На долната страна това е ограничено от нарастването на температурната разлика между захранването и обратния поток и в същото време увеличената вероятност за изхвърляне. Бързият поток ще принуди въздуха от джъмперите към автоматичния въздушен отвор; Бавен човек не може да се справи с тази задача.
От друга страна, твърде бърз поток неизбежно ще генерира хидравличен шум. Елементите на спирателните клапани и въртенето на бутилирането ще се превърнат в източник на дразнеща бръмчене.

За отопление диапазонът на приемлив дебит се взема от 0,6 до 1,5 m / s; докато изчисляването на други параметри обикновено се извършва за стойност от 1 m / s.
диаметър
Най-лесно е да го изберете с известната топлинна енергия от масата.
Вътрешен диаметър на тръбата, mm | Топлив поток, W при Dt = 20С | ||
Скорост 0,6 м / сек | Скорост 0,8 м / сек | Скорост 1 м / сек | |
8 | 2453 | 3270 | 4088 |
10 | 3832 | 5109 | 6387 |
12 | 5518 | 7358 | 9197 |
15 | 8622 | 11496 | 14370 |
20 | 15328 | 20438 | 25547 |
25 | 23950 | 31934 | 39917 |
32 | 39240 | 52320 | 65401 |
40 | 61313 | 81751 | 102188 |
50 | 95802 | 127735 | 168669 |
налягане
В опростена версия се изчислява по формулата: H = (R * I * Z) / 10000.
В него:
- H - искомое значение напора в метрах.
- I - потеря напора в трубе, Па/м. Для прямого участка трубы расчетного диаметра он принимает значение в диапазоне 100-150.
- Z - дополнительный компенсационный коэффициент, который зависит от наличия в контуре дополнительного оборудования.
Контурни елементи | Стойност на коефициента |
Арматура и фитинги | 1,ли |
Термостатични глави и клапани | 1,щ |
Смесител с три- или двупосочен вентил | 1,2 |

Если в системе присутствует несколько элементов из списка, соответствующие коэффициенты перемножаются. Так, для системы с шаровыми вентилями, резьбовыми фитингами для труб и термостатом, регулирующим проходимость розлива, Z=1,ли*1,щ=2,21.
продуктивност
Ръководството за изчисляване на собствената производителност на помпата също не е трудно.
продуктивност вычисляется по формуле G=Q/(1,163*Dt), в которой:
- G - производительность в м3/час.
- Q е топлинната мощност на веригата в киловати.
- Dt - разница температур между подающим и обратным трубопроводами.
Пример
Нека да дадем пример за хидравличното изчисляване на отоплителната система за следните условия:
- Температурата на делта между тръбопровода за захранване и връщане е равна на стандартната 20 градуса.
- Тепловая мощность котла - 16 КВт.
- Общая длина розлива однотрубной ленинградки - 50 метров. Отопительные приборы подключены параллельно розливу. Термостаты, разрывающие розлив, и вторичные контуры со смесителями отсутствуют.
Така че, нека да започнем.
Минималният вътрешен диаметър съгласно таблицата по-горе е 20 милиметра при скорост на потока от най-малко 0,8 м / сек.

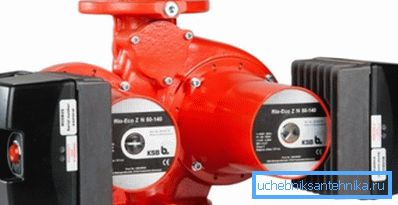

Това е полезно: модерните циркулационни помпи често са стъпвали или, по-удобно, плавно регулиране на производителността. В последния случай цената на устройството е малко по-висока.

Оптимальный напор для нашего случая будет равен (50*150+1,ли)/10000=0,975 м. Собственно, в большинстве случаев параметр не нуждается в расчете. Перепад в системе отопления многоквартирного дома, обеспечивающий в ней циркуляцию - всего 2 метра; именно таково минимальное значение напора абсолютного большинства насосов с мокрым ротором.
продуктивност вычисляется как G=16/(1,163*20)=0,69 м3/час.
Заключение
Надяваме се, че горните изчисления ще помогнат на читателя да изчисли параметрите на собствената си отоплителна система, без да се катери в джунглата на сложни формули и референтни данни. Както винаги, приложеното видео ще ви предостави допълнителна информация. Успех!
