Какво може да бъде схемата за отопление в частна къща:
При изграждането на частна система за отопление на къщата е много важно да изберете и проектирате правилната схема на свързване за всички отоплителни елементи. Само по този начин можете да постигнете най-голяма ефективност и икономичност в процеса на нейното функциониране.
В тази статия ще разгледаме всички възможни варианти за изпълнение на тази задача.
Терминология
Отоплителните схеми в частна къща използват някои термини, които може да не са познати на широк кръг обикновени хора, да ги разгледаме:
| Термин | Пояснение |

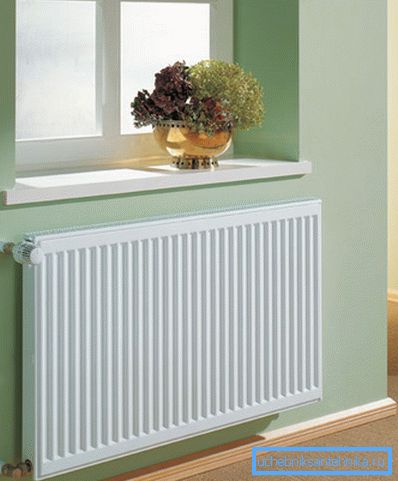

| Устройство за нагряване на вода | Оборудването, което се загрява от контакта със самата охлаждаща течност, разпространява топлина в помещението. Те могат да бъдат батерии, радиатори, конвектори, топло подове и други подобни единици. |
| Топлоносител | Течност, преминаваща през тръби за отопление. Той се загрява в котела и пренася топлината към радиаторите. Обикновено тази роля се изпълнява от вода, която може да бъде модифицирана от различни специални добавки. |
| Отоплителна схема | Затворена конструкция, преместване на загрятата и охладена вода. Състои се от радиатори, тръбопровод, кранове и други важни елементи. |
| Продължително движение | Секция на контура, който пренася загрятата охлаждаща течност към радиатора. |
| Обратно курс | Сечение на контура, който предава охлаждащата охлаждаща течност след излизането от радиатора. |

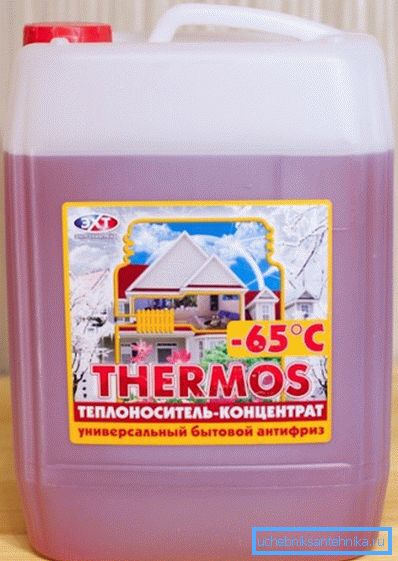

Указание: в райони със силни зими се препоръчва водата да се използва като охлаждащо средство в комбинация с етиленгликол. Такава антифриз няма да замръзне дори в най-критичните условия, когато системата е напълно затворена.
Възможни методи за преместване на охлаждащата течност
Когато схемата за отопление на частна къща със собствени ръце е съставена, първото нещо, което трябва да се има предвид е организирането на охлаждащия поток по контура:
| циркулация | Описание |

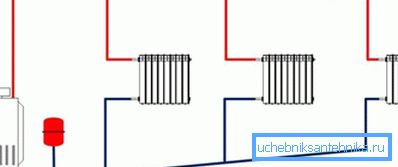

| естествен | Такава система работи чрез прилагане на физически закони. Загрятата течност е с по-ниска плътност и е избутана нагоре по дължината на решетката, откъдето очертанието се разпростира върху посланието, разположено на наклон от три до пет градуса. Охладената вода, която вече е на връщане, има същия ъгъл на наклон, връща се в котела. Отличителни характеристики:
|

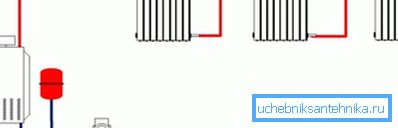

| задължителен | В този случай циркулационната помпа е допълнително свързана към системата и следователно движението на топлоносителя се дължи на създаденото диференциално налягане между предния и заден ход. Отличителни характеристики:
|

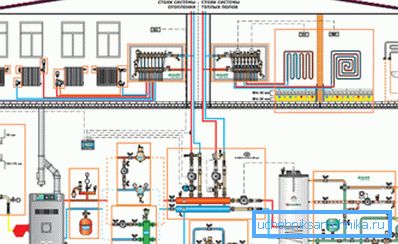

Схеми в съответствие с използваното оформление на тръбите
Също така, когато създавате схема за отопление на частна къща със собствените си ръце, трябва да изберете начина за свързване на батериите към решетката:

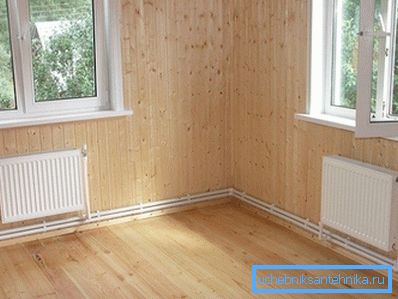

Една тръба
При този вариант загрятата течност се движи през цялото време по една и съща тръба, като последователно се отказва от топлината на радиаторите, които се намират по пътя.
Предимството е ниската продажна цена, но забележими недостатъци карат човек да мисли за своята рационалност:
- Неравномерно разпределение на топлината. Колкото по-далеч от котела, толкова по-студена е батерията.
Указание: използването на еднотръбни схеми е подходящо само за малки помещения, където топлинните загуби ще бъдат по-малко забележими.
- Трудността при регулирането на отделните радиатори. Промените, направени в работата на един, ще засегнат всички устройства в последователна верига.
- Невъзможност за извършване на ремонти или смяна без спиране и изключване на цялата система.

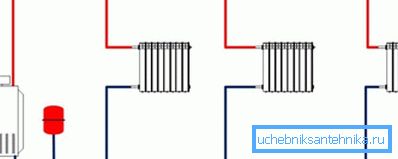

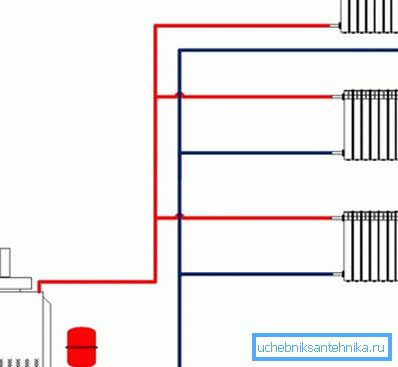

Двутръбни
Тук, към всеки радиатор, загрятата течност се подава през една тръба, а охладената се отстранява от другата. Дизайнът може да има както вертикално, така и хоризонтално окабеляване.
Разбира се, този избор ще струва повече, но има няколко неоспорими предимства:
- Унифицирано разпределение на топлината, което значително подобрява микроклимата в къщата и увеличава производителността на системата.
- Възможност за регулиране на радиаторите, без да се засяга работата на останалите.
В целия свят отдавна активно се използва тази паралелна връзка на радиатори не само в частни домове, но и в многоетажни високи сгради. При нас, докато такива иновации обикновено е възможно да се срещнат само в нови сгради или вили.

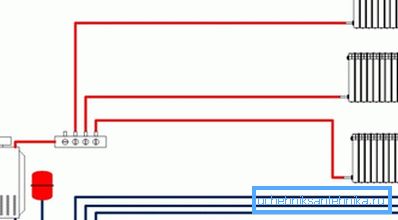

радиация
Тази връзка се нарича още колектор, тъй като тя предполага наличието на разпределителен колектор, от който вече има подаваща и връщаща тръба за всяка отделна акумулаторна батерия.
Преди да извършите такава инсталация, трябва внимателно да прецените финансовите си възможности, защото ще струва повече от дори и с две тръби, но също така ще осигури наистина уникални възможности:
- Пълната автономност регулира работата на всеки радиатор с колектор.
- Извършване на ремонт или подмяна на батерии, без непременно да изключвате цялата отоплителна система.
- Възможност за инсталиране на допълнителни устройства на всяка схема.
Инструкцията за извършване на инсталационната работа при инсталиране на разпределението на лъча е изключително сложна, което налага задължително повикване на квалифицирани специалисти.

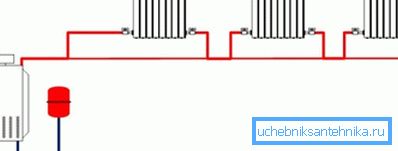

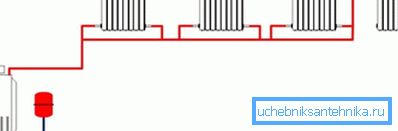

Ленинград
Този оригинален метод дава възможност да се подобри схемата за еднотръбно свързване на отоплителната система, която дава възможност за самостоятелно регулиране на радиаторите.
За да направите това:
- За всяка акумулаторна батерия е инсталиран спирателен вентил, който позволява контрол на потока на охлаждащата течност през него.
- Поставени са байпаси, които са по-малки байпас. Това ще позволи на водата да циркулира по цялата верига, дори и с клапаните напълно затворени на отделен радиатор.
Трябва да се отбележи, че описаните манипулации могат да бъдат изпълнени както в началния стадий на отопление в сградата, което същевременно ще запази и разшири функционалността на конструкцията, както и с вече инсталираните кабели.
Заключение
Ако решите да затоплите частната къща със собствените си ръце, трябва да започнете, като изберете най-подходящата инсталационна схема за вашия случай. На първо място, необходимо е да се определи типа на циркулацията на топлоносителя в тръбопровода и след това с варианта на маршрутизиране на използваните тръби. По-горе се опитахме да ви запознаем с принципите на работа и силните страни на най-популярните от тях.
На предоставения видеоклип можете да намерите допълнителни материали, свързани с темата. Правилната схема е гаранция за качествено отопление.
