Какви са отоплителните системи: вода, въздух, топли подове и

Какви са отоплителните системи и по какви критерии се класифицират? Трябва да се запознаем с доказаните многогодишни схеми на работа, използвани в частни и многофамилни сгради, както и с относително нови решения, които едва сега започват да печелят популярност. Така че, нека да започнем.

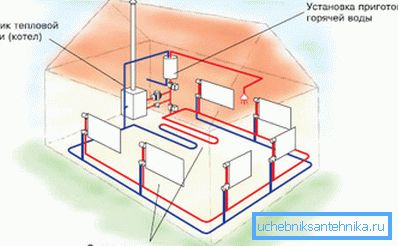

Отопление на водата

Тези видове отоплителни системи имат обща характеристика: течността за пренос на топлина се използва за пренос на топлинна енергия от източника на топлина към нагревателите.

Забележка: противно на заглавието, водата не винаги играе роля в тази роля. Също така се използват разтвори на соли, етилен- и пропиленгликол, използвано моторно масло. Те благоприятно се различават от водата много по-ниска температура на замръзване, което позволява да не се страхуват от размразяване на тръби и батерии.

Водният тип отопление, на свой ред, може да се класифицира според дълга серия от характеристики.

Източник на топлина

В тази роля може да действа:

• Котел или когенерация. Теплоноситель транспортируется к дому по двум ниткам теплоизолированной трассы (подающей и обратной); на вводе в дом монтируется элеваторный узел, стабилизирующий температурные параметры отопления за счет вовлечения части теплоносителя в повторную циркуляцию. Главный недостаток схемы - большие потери тепла при транспортировке.

Обратите внимание! Эти потери оплачиваются конечным потребителем. Отсюда - множество желающих перейти с ЦО на автономные типы отопления .

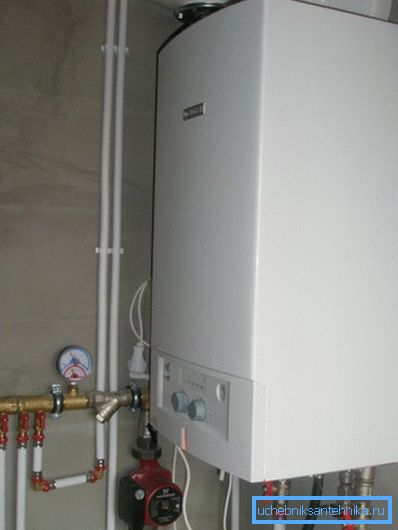

• Гръбначен газ. Газовый котел обеспечивает минимальные затраты на обогрев (около 70 копеек за киловатт-час тепла). В настоящее время и в ближайшем будущем это самое выгодное решение. Газ в баллонах и газгольдерах обходится заметно дороже - от 1,8 до 2,8 руб/КВт*ч.

• Дърва за огрев, въглища. Затраты несколько выше (1,1 - 1,4 руб/КВт*Ч). Главный недостаток - низкая автономность котлов: им требуется периодическая загрузка топлива и удаление золы.
• Котел за дизелово гориво, напротив, не изисква вниманието на собственика в продължение на седмици. При недостатъци можете да записвате необходимостта от съхраняване на голямо количество гориво, миризма, високо ниво на шум при работа със слънчева горелка и високи разходи за топлинна енергия (3,2 рубли / kWh).
• И накрая, електрически бойлери от всякакъв вид (ТЭНовые, индукционные и электродные) наиболее удобны в эксплуатации и безопасны. Они не требуют ни частого обслуживания, ни отвода продуктов сгорания. За все хорошее приходится платить; в данном случае - вполне конкретными деньгами из расчета примерно 3,6 - 3,8 рубля за киловатт-час.

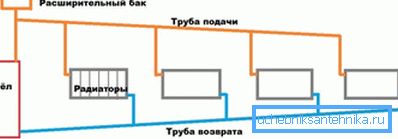

Циркулация на охлаждащата течност

Тя може да бъде естествена и принудена.

Това е полезно: инсталирането на вериги, които могат да работят и в двата режима, се практикува. В този случай пълненето на помпата в пълнежа с голям диаметър (от DN 32) се доставя с байпас. Необходимо е стесняването на тръбопровода да не намалява вече ниската хидравлична глава в режим на естествена циркулация.

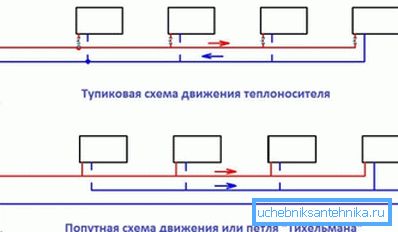

Посока на движението на охлаждащата течност

Тя може да бъде мъртъв и да преминава.

1. Типът на затваряне на отоплителната система означава, че охлаждащата течност се движи в противоположни посоки в различни части на веригата.
2. Задвижването на байпас означава, че в никой момент в циркулационната вода, антифриз, масло и др. Не променяйте посоката на движение в обратната посока.

Горно и долно бутилиране

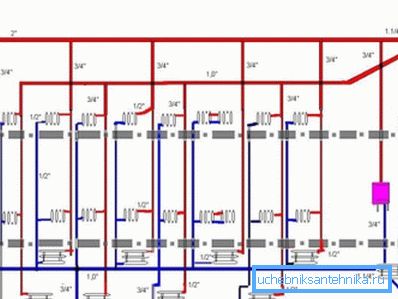

Здесь все просто: схема с верхним розливом предполагает, что лежневка подачи отопления (горизонтальная ветка трубопровода, объединяющая стояки) находится на чердаке, а лежневка обратки - в подвале.

В случай на по-ниско бутилиране, съответно, и двете пръчки се отглеждат в мазето. Стълбите са свързани по двойки; Всяка двойка се комбинира с джъмпер на последния етаж на къщата или в мазето.

уговорка

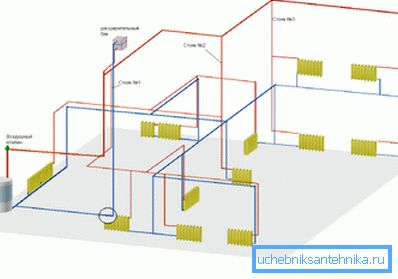

Разделяют вертикальную и горизонтальную разводку; термины, думается, понятны интуитивно и в комментариях не нуждаются. Стоит, однако, уточнить, что в реальном мире чаще встречаются комбинированные типы систем отопления. Скажем, в типичном многоквартирном доме стояк представляет собой вертикальную разводку, а вот розливы - горизонтальную.

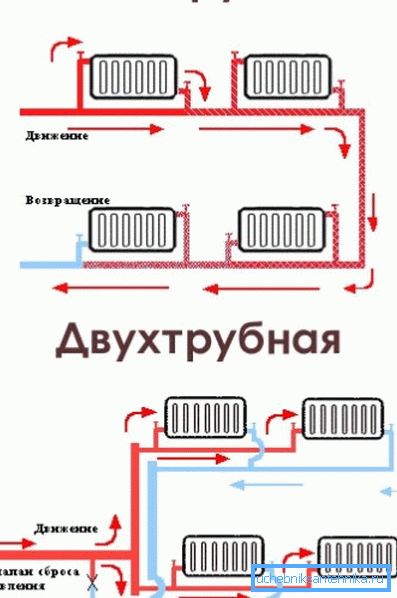

Свързване на отоплителни уреди

На тази основа са избрани едногодишни и двутръбни схеми.

1. В първия случай пълнежът е пръстен между входните и изходните съединения на котела или входните вентили на асансьора. Устройствата за отопление го разкъсват или, което е много по-разумно, се реже успоредно на пълнежа.
2. Вторая схема подразумевает, что каждый радиатор или конвектор - это перемычка между розливами подачи и обратки.

Забележка: като цяло, двутръбната система изисква дроселиране на всяко устройство и балансиране на системата при стартиране с дросели. Инструкцията е свързана с факта, че иначе цялата циркулация ще премине през устройствата, които са най-близо до котела или асансьора, който е изпълнен с размразяване на отдалечени радиатори.

екзотика

Какъв вид отопление има освен обичайните и широко използвани вериги с течна охладителна течност?

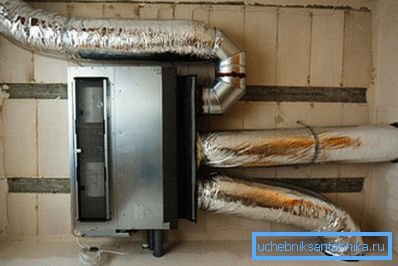

въздух

Ролята на охлаждащата течност е нормален въздух. Тъй като специфичната топлинна мощност е ниска, е необходимо да се транспортират големи обеми; често системите за отопление на въздуха се комбинират с вентилация.

Решение интересно отсутствием в интерьере отопительных приборов. Главный недостаток - в том, что скрытая прокладка воздуховодов возможна лишь на стадии строительства или капитального ремонта дома.

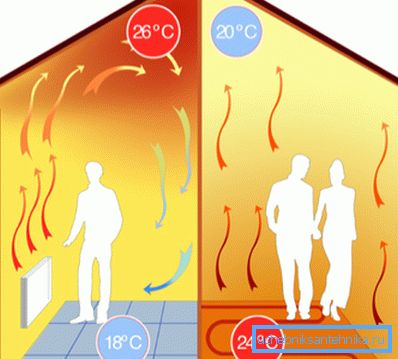

Подово отопление

В ролята на нагревателя е цялата повърхност на пода. За тази цел се полага тръба с топлоносител, нагревателен кабел или филмов нагревател в замазката или под чиста обвивка. Работата може лесно да се извърши сами, без участието на специалисти.

Подово отопление интересен своей экономичностью. Нет, цена киловатт-часа тепла не меняется: она зависит лишь от источника тепла. Экономия достигается более эффективным распределением температур и меньшими утечками через потолок.

инфрачервен

Большая часть тепла передается от нагревательного элемента предметам и людям в помещении за счет теплового излучения, а не конвекции. Поскольку отопительные приборы воздействуют непосредственно на температурные рецепторы обитателей дома, температура в помещении может быть снижена до 15-16С без малейшего дискомфорта. Отсюда - опять-таки экономия энергии.

Заключение

Разбира се, нашият миниатюрен преглед на възможни решения в областта на отоплението не се преструва, че е абсолютно пълен. Приложеният видеоклип ще го допълни с полезни и информативни материали. Успех!
