Какви са камините с водно отопление

Що се отнася до големи къщи и вили, както и за малки частни къщи на парцел в страната е много удобно и изгодно да се използват отоплителни камини с водна схема. В допълнение към отоплителния котел вие получавате естетическо допълнение към интериора на стаята.

Примечательно, что такие отопители получится использовать в любое время года, не делая привязки к общему контуру - вы всегда сможете погреться у очага, если он будет работать в автономном режиме, без нагрева теплоносителя. Ниже мы проведём короткий обзор таких агрегатов, узнаем о способе их монтажа и в дополнение посмотрим коротенький видео ролик по этой теме.

Termokamynы

Примечание. Такие названия, как камины с водяным контуром или с водяной рубашкой, термокамины - всё это относится к обсуждаемой нами теме и имеет одно и то же значение.

Принцип устройства

• Като цяло, всяка камина, това е модификация на печката и може да бъде построена от ръцете на всеки производител на печки или дори от занаятчия на къщи, който е запознат с основите на зидарията и който има план пред очите му, В края на краищата, този дизайн не е нещо като отворена камина с опростен комин, но ако на нея има водна риза, пещта, разбира се, се превръща в затворен тип.
• Если топка открытого типа, то тепло из неё сразу же отдаётся в помещение, но при этом половина этой энергии попросту "вылетает в трубу" в прямом смысле этого выражения, Ето защо наличието на водогреен котел изисква известно запечатване (вратата на пещта) и максимално забавяне на топлината, произведена вътре в конструкцията. Ако правилно изчислихте дизайна, ефективността му може да достигне до 85%, а това е показател за някои модели котли за твърдо гориво, дизелово гориво, електрически и битови газови котли!
• Но в камината водопроводният бойлер не е съвсем обикновен тип, най-вече е набор от взаимно свързани метални тръби, разположени по стените и на тавана на пещта, И, разбира се, те са в средата на двойна метална обвивка, т.е. извън откритата зона на пожара. Като гориво в този случай могат да се използват дървен материал, брикети, палети, а също и камък и въглен.

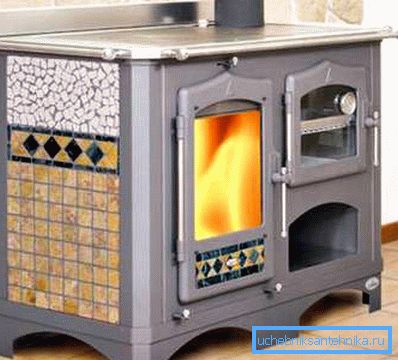

Водна риза

За да монтирате тръбна система тип в дизайна, трябва да подготвите място за това. И обикновено се прави от ламарина котела дебелина на 4-5 мм или от чугун, само тук дебелината трябва да се увеличи до 7-8 мм.

От външната страна, такова тяло е покрито с топлоустойчива боя или покрито с декоративни тухли, но въпреки това боядисването няма да бъде излишно, дори ако металът е покрит с декоративна облицовка.

Водна риза может быть, как из самих металлических листов, так и из системы сообщающихся между собой трубок, как на фото выше. На КПД это существенного влияния не окажет, но вот эксплуатационный ресурс у трубчатой системы, закрытой металлом, будет, как минимум, в два раза выше из-за понижения вероятности прогорания стенок.

Учитывая то, что металл является отличным проводником тепла, тот факт, что трубки будут отгорожены от открытого пламени стальной или чугунной перегородкой - никак не повлияет на нагрев воды в системе. Разве что очень малая доля КПД будет израсходована на обогрев самой перегородки.

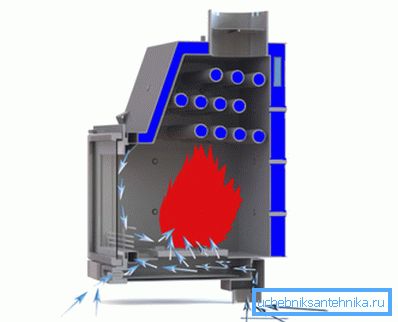

Забележка. В металната кутия се оформя горещ въздух, който, ако се вкара в стаята и разполага със специални канали за това, тогава в стаята, където ще бъде инсталирана камината, няма да са необходими никакви радиатори.

Пиролизни камини

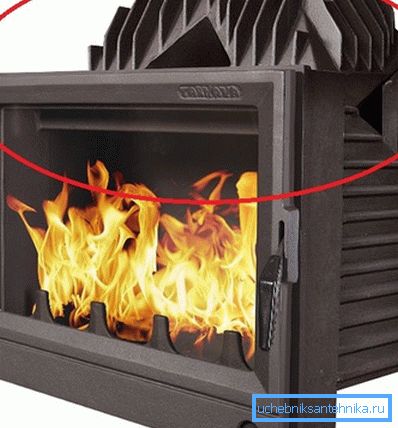

Забележка. Първо, нека да разгледаме терминологията и да изясним за себе си, че пиролизата е термичното разграждане на органичната материя в по-леки молекули, тоест, димът, генериран от изгарянето на органични вещества, е именно продуктът на процеса на пиролиза.

И сега нека видим какво може да даде пиролизата в отоплителните конструкции.

1. Първо, пиролизният продукт е парче органично вещество, което все още не е изгорено до края, следователно те могат да бъдат изгорени, получавайки допълнителна топлинна енергия.
2. А во-вторых, дым - это вторичное тепло и вместо того, чтобы отводить его в дымоход, можно эту энергию использовать, увеличивая тем самым КПД всего отопителя.

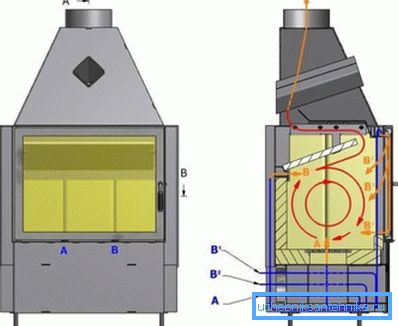

Обратите внимание на верхний рисунок - там вы видите газогенераторную топку в разрезе, точнее, там две топки:

• отдолу има стая с ограничен достъп на въздуха за полагане и изгаряне на дърва за огрев;
• и отгоре камера за изгаряне на пиролизни продукти (дим).

За запалване въздухът влиза в долната камера през пепелния съд (А) и влиза в духа на стъклото (В1), но канал В2 е предназначен да подава горещ въздух в пиролизната камера, където се извършва крайното изгаряне на горивото.

Основным преимуществом газогенераторного камина, конечно, является очень высокий КПД - иногда может догонять 100-процентную отметку и это не вымысел, а реальность. Подача воздуха в газогенераторную камеру осуществляется сверху.

Именно поэтому в твердотопливных котлах зачастую топливник расположен вверху, а камера догорания снизу - это значительно упрощает конструкцию. Чтобы сохранить КПД от горения дров, топку в обязательном порядке обкладывают шамотным кирпичом, и лишь потом декорируют. Хотя вполне возможно приобрести декоративный огнеупорный кирпич.

Някои проби

Метал PL-190, произведен в Полша от листова котелна централа от стомана 4-6 мм (в зависимост от конструкцията на единицата) е ъглова камина с водна риза и отваряне на странични врати. Ако основните компоненти са направени от топлоустойчива стомана, вратите на рамката, ограничителите и решетката са направени от чугун. Диаметърът на коминната тръба тук е 180 мм, а емисиите на СО са 0.4%, с температура на изхода от -16 ° С.

Входът на въздуха от тази конструкция се извършва отстрани на улицата, а отоплението се извършва от дърво, брикети и пелети в непрекъснат режим на горене. Работното налягане във водния кръг с обем от 32 литра осигурява инструкция до 8 бара, номинална мощност от 8 W, ефективност 75%. Устройството е достатъчно за отопление на площ от 100 м2.

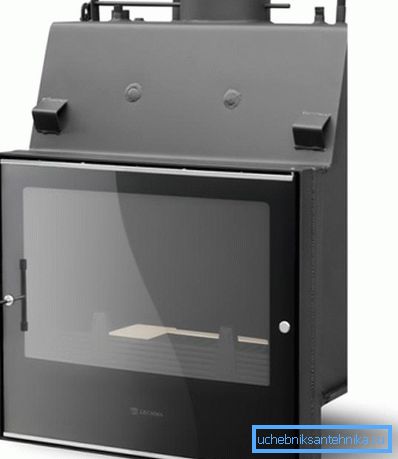

Метал PL-190, произведен в Полша от листова котелна централа от стомана 4-6 мм (в зависимост от конструкцията на единицата) е директен тип камина с водна риза и отваряне на странични врати. Ако основните компоненти са направени от топлоустойчива стомана, вратите на рамката, ограничителите и решетката са направени от чугун. Диаметърът на комина е 180 мм, а емисиите на СО са 0.4%, а изходната температура е -16 ° С.

Входът на въздуха от тази конструкция се извършва отстрани на улицата, а отоплението се извършва от дърва за огрев. Брикети и гранули в режим на непрекъснато горене. Работното налягане във водния кръг с обем 31-64 l инструкция осигурява до 8 бара, номинална мощност 12, 15, 19 W, ефективност 75%. Устройството е достатъчно за загряване на площ от 200 м2.

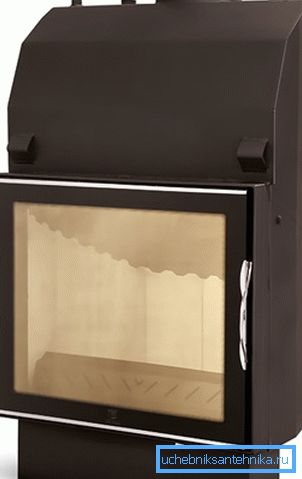

PL-210 ECO външно и въз основа на производствените материали е много подобен на неговите аналози, само принципът на изгаряне на газовия генератор радикално променя своето изпълнение. Така че диаметърът на комина е вече 200 мм, емисиите на СО са 0.11%, а средната температура на газовете на изхода е вече 268? и ефективност от 78%. Разбира се, цената му е почти два пъти по-висока, но има огромно икономия на гориво.

Заключение

Инсталиране на камина с водно отопление във вашата къща, не сте просто източник на топлина, а уютно място да се отпуснете в студения или дори хладен сезон. Освен това можете не само да го купите, но и да го добавите сами, като използвате горепосочените принципи. Успех!
