Как да свържете отоплителна батерия в частна къща
Ефективността на отоплителната система зависи от редица фактори, включително важността на свързването на батериите. В крайна сметка, ако връзката е неправилна, част от радиатора може да остане студена дори при висока температура на охлаждащата течност. Ето защо в тази статия ще разгледаме как правилно да свързваме отоплителните акумулатори и в какви случаи, какви схеми са подходящи за използване.
Функции за свързване
Начини на свързване на радиатори

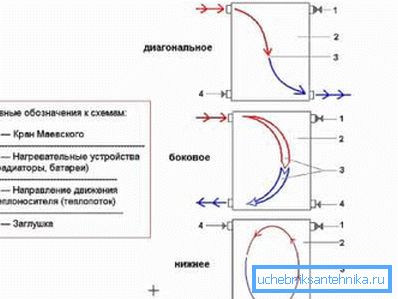

При инсталиране на отоплителни системи в частни къщи се използват следните методи на свързване:
| едностранен | В този случай захранващата тръба е свързана отгоре и връщащата тръба е от дъното към същата секция. Тази диаграма на свързване на отоплителния кръг позволява радиаторът да се нагрява равномерно. Ако обаче акордеонът има голям брой секции, тогава ще има значителни топлинни загуби, затова е по-добре да използвате други опции за свързване. |
| Седна и по-ниска | Този метод е отлична възможност за случаите, в които тръбите преминават на пода. Връзката се прави към дюзите, разположени в дъното на конструкцията в противоположни секции. Недостатъкът на този метод е само ниска ефективност, тъй като топлинните загуби могат да достигнат 15%. |
| диагонал | Използва се при свързване на устройства с голям брой секции. Тъй като е лесно да се отгатне, захранващата тръба в този случай е свързана отгоре, а изходящата тръба е отдолу, в противоположната секция. Тази схема на свързване на отоплителните акумулатори в частна къща допринася за еднаквото разпределение на топлоносителя и максималния топлообмен от уредите. |
Обърнете внимание! Когато термостатът се използва за отопление, байпасът трябва да се направи успоредно с радиатора. Това ще позволи да се регулира степента на нагряване на устройството.
Както виждаме, начините за свързване на отоплителните батерии зависят от редица фактори, като например метода на полагане на тръби, силата на оборудването и т.н. Особено важно е видът на системата. Повече подробности за видовете отоплителни системи ще бъдат разгледани по-долу.
Видове на системата
При устройството на отоплителните системи се прилагат две схеми:
- Единична тръба - е най-простата, тъй като топлоносителят циркулира през една тръба, към която са свързани серийни отоплителни устройства, Неговият недостатък е, че той не ви позволява да регулирате доставката на топлина. Следователно топлопредаването съответства на проектната норма, определена в проекта. Тази схема се използва в малки системи, тъй като с голяма дължина на тръбопровода и голям брой радиатори инструментите се нагряват неравномерно.

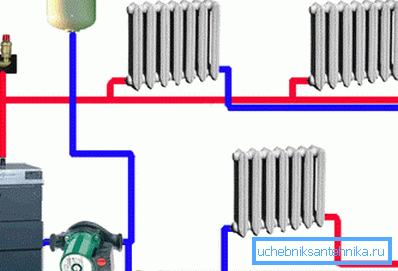

- Двутрубную - смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой, Свързването на отоплителните батерии в частна къща в този случай се извършва съответно паралелно. Предимството на това устройство е равномерното нагряване на секциите, както и възможността за регулиране на топлопреминаването. От недостатъците може да се идентифицира само необходимостта от повече тръби, съответно, разходите за строителство нараства.
Трябва да се отбележи, че независимо от вида на системата, свързването на отоплителните акумулатори от собствените си ръце може да се осъществи по два начина:
- Вертикална схема - отоплителното устройство е свързано с вертикална тръба, от която се осъществява окабеляването към радиаторите.
- В хоризонтална схема циркулацията на охлаждащата течност се извършва по хоризонтални тръбопроводи.
Изборът на схемата за свързване на отоплителните батерии зависи от характеристиките на къщата. Например, ако корпусът съдържа няколко етажа, връзката се реализира във вертикална схема.
Изберете местоположение
Когато решавате как правилно да свържете отоплителна акумулаторна батерия, трябва да определите местоположението на отоплителните тела. Факт е, че функцията на радиаторите е не само да се затоплят помещенията, но и да се създаде термичен щит, който предотвратява проникването на студ в стаята. По тази причина те са инсталирани под прозорците.
Оттук следва, че нагревателите трябва да бъдат инсталирани на места с най-голяма загуба на топлина. Следователно, преди да се определи методът на свързване, е необходимо да се направи диаграма с тяхното местоположение.
Освен това е важно правилно да се определи разстоянието на монтаж, което ще постигне максимален топлообмен на устройствата. Така че тези разстояния трябва да бъдат, както следва:
| От дъното на прозореца | 100 мм |
| От пола | 120 мм |
| От стената | 20 мм |
Нарушаването на тези стандарти не се препоръчва.

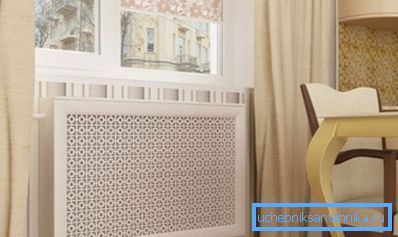

Обърнете внимание! Прозоречният перваз не трябва да се припокрива или закрива нагревателя, тъй като това значително ще намали ефективността на генерирането на топлина. Въпреки това, в някои случаи радиаторите могат да бъдат покрити с решетки. Най-често това се прави, когато отоплителните уреди не се побират във вътрешността на стаята.
Монтаж
За да свържете отоплителната акумулаторна батерия трябва да бъде в топлия сезон, за да не остане през зимата без нагряване. Ето защо е необходимо предварително да закупите всички компоненти, за да можете бързо да извършите цялата работа.
Обърнете внимание! Придобиването на отоплителни уреди може да се извърши само след нагряване на отоплителния кръг. Това ще ви позволи да изберете правилното местоположение на свързващите тръби. Освен това първо трябва да изчислите силата си, тъй като това е направено, можете да разберете на нашия портал.
Започнете монтажа след приключване на стаята.
Инструкцията е, както следва:
- Ако стаята заменя стари радиатори, първо трябва да демонтирате елементите от предишния дизайн.
- След това е необходимо да се определи позицията на конструкцията и да се направят подходящи белези на стената. В този случай трябва да използвате нивото на сградата, така че дизайна да е инсталиран точно.
- След това трябва да фиксирате скобите със собствените си ръце, като използвате дюбели.
- След това устройството трябва да се монтира на скобите в съответствие с инструкциите, които обикновено са включени в радиаторите.

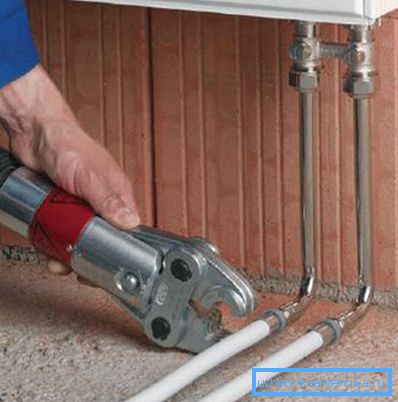

- След като инсталирате инструментите, трябва да ги свържете към тръбопровода. Тази операция зависи от вида на тръбата. Например, ако тръбопроводът се изпълнява с пластмасови тръби, радиаторите се свързват посредством специален закрепващ елемент - "американски".

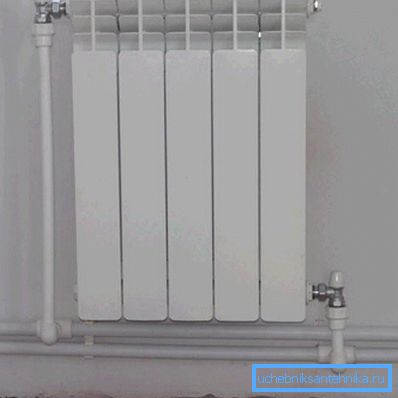

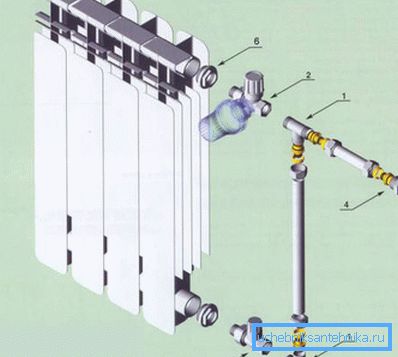

На този етап са монтирани сферични кранове, както и кранове на Мажевски. Трябва да се отбележи, че при използване на отоплителна батерия с по-ниска връзка не е необходимо да се извършва байпас и да се монтира регулиращ вентил. Последното, като правило, се използва в двутръбни системи с диагонална и странична връзка.
При монтажа на спирателния вентил трябва да се внимава, за да се осигури лесен достъп до него, дори ако самите радиатори са затворени.
- В края на работата можете да запълнете системата с охлаждаща течност и да направите кримпване.
Обърнете внимание! При проектирането и инсталирането на отоплителни системи е необходимо да се спазват изискванията на SNiP 3.05.01-85.
Тук, всъщност, и всички основни функции за свързване на отоплителните батерии.
заключение
Само по себе си свързването на отоплителните батерии не е сложно. Въпреки това, за да бъде системата ефективна, първо е необходимо правилно да се състави нейната схема. За целта е необходимо да се вземат предвид редица фактори, поради което подготовката на проекта трябва да се извърши много внимателно.
От видеоклипа в тази статия можете да подчеркнете допълнителна информация по тази тема.
