Как да се изчисли отоплението в къща без помощ

В съвременния свят собствениците на отоплителната система много често се уреждат със собствените си ръце, за да не губят допълнителни пари. Въпреки това, в предварителния етап, е необходимо да се направи правилно изчисляване на отоплението на къщата, тогава зимата слани няма да бъде толкова ужасно. Ако изчисленията са направени с голяма грешка, тогава е невъзможно да се постигне максимална ефективност при осигуряване на дома с топлина.

Определяне на топлинната мощност

За да се установят необходимите параметри на отоплителната система на сградата, е необходимо да се приложи специална формула: Qt = V *? T * K / 860, където Qt е необходимата топлинна мощност, V е обемът на сградата, Т е температурната разлика; Полученият продукт от изброените данни е разделен на 860, за да се превърне резултатът в kWh.

Обем на отопляем обект

Когда выполняется расчет отопительной системы дома, самым важным параметром является его кубатура, то есть пространство, которое предстоит обогреть. Далее предлагается произвести вычисления для строения 6×8 с мансардой.

Височината на таваните е 3 м, а разстоянието от основата на фронтона до билото е 5 м.

1. На първо място, се определя обемът на първия етаж, при който ширината се умножава по дължината и резултатът се умножава допълнително по височината, Оказва се такъв пример: 6 * 8 * 3 = 144 с. м.
2. Освен това, кубическият капацитет на цялото таванско помещение, В този случай разделянето се добавя към горните операции, тъй като фронтоните имат триъгълна форма. От това излиза: 6 * 8 * 5/2 = 120 с. м.
3. За да се получи краен обем, е необходимо просто да добавите резултатите, получени в предходните параграфи, В резултат на това ще бъде възможно да се определи пространството, което ще се нагрява: 144 + 120 = 264 с. м.

ЗАБЕЛЕЖКА! В тази ситуация бяха разгледани изчисленията за обект с некомплектована форма. Ако обаче сложните фигури са в основата на структурите, е по-добре да ги разделите на по-прости части.

Температурна разлика

Индексите на термометъра отвътре и отвън ще бъдат много различни. Основната задача е да се определи разликата между вътрешната и външната температура на въздуха през зимата. Можете да определите този параметър, ако извадите повече от най-малкия брой.

Когато извършвате изчисления, трябва да се съсредоточите върху нивото на комфорт, което искате да получите от топлинна инсталация. Обикновено за жилищни сгради нормалната температура на въздуха е 18-20 градуса. Този показател обаче може да варира до известна степен в зависимост от предпочитанията на собствениците.

Температурата на външния въздух може да се определи независимо, но в обикновени случаи се използва специална таблица, която отразява средните стойности за големите градове.

Доплащане! По-подробна информация за климатичните условия в даден район е отразена в документацията на SNiP 23-01-99. Всички параметри са представени под формата на схеми и специални таблици.

Изчисляването на разликата между температурата на външната среда и вътрешното пространство трябва да се демонтира на конкретен пример. Ако в къща, разположена в района на Москва, индикаторът от 20 градуса се счита за оптимален, трябва да се направят следните изчисления: -28-20 = -48. По този начин беше възможно да се получи разликата. Този параметър ще бъде заменен в основната формула без минус.

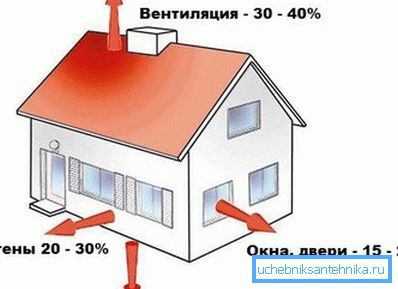

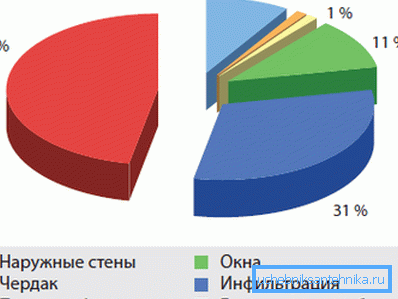

Коефициент на топлинните загуби

В нашия случай този показател ще бъде приблизителен, за да не се прибягва до сложни изчисления. Коефициентът зависи от вида на сградата, както и от характеристиките на топлоизолацията.

По-долу са основните стойности, които могат да бъдат заменени във формулата.

• От 0,6 до 0,9 - индикатор за предмети с висока топлоизолация от всички страни. Това означава, че подовете, покривът, стените са допълнително изолирани, а отворите за прозорците са оборудвани с двоен стъклопакет.
• От 1 до 1,9 – значения в этом диапазоне подходят для зданий со средним уровнем теплоизоляции. К таковым относятся строения с двойной кирпичной кладкой и объекты, возведенные из бруса 150×150 мм.
• От 2 до 2,9 – коэффициент подходит для упрощенных конструкций с легким утеплением. Зданием можно отнести к этой категории, если оно имеет одинарную кладку из кирпича или сооружено из бруса 100×100 мм.
• От 3 до 4 - индикаторът се използва само за леки конструкции като метални контейнери, рамкови конструкции с единична кожа и други подобни структури.

Пример! Извършвайки изчислението на отоплението на селска къща, направена от бара с размери 150 х 150 мм и с двоен стъклопакет, трябва да замените единица. Ако има много прозорци, стойността може да се увеличи до 1,5.

Заместване на резултатите

След като се запознаете с основните параметри, използвани във формулата, можете да отидете направо на изчисленията. Ще бъдат направени изчисления за структурата, чийто обем е посочен по-горе.

Нивото на топлоизолация е много високо, а самият той е в района на Москва. По този начин се оказва, че: 264 * 48 * 1/860 - 15 kW / час.

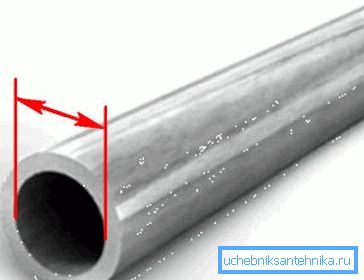

Подходящ диаметър на тръбата

За да функционира правилно отоплителната система, е необходимо правилно да се определят диаметрите на проводимите елементи, в противен случай дори при висока мощност на битовия котел за отопление на къщата няма да е възможно да се постигнат добри резултати.

При изчисленията се използва следната формула: D = v354 * (0.86 * Q /? T) / V, където Q е топлинният товар, Т е температурната разлика между входа и изхода от котела и V е скоростта на охлаждащата течност.

Топлинно натоварване

В началния етап този параметър съответства на индикаторите на мощността, но при разклоняване на тръбопроводи стойността може да се промени. В повечето частни къщи обаче елементите са свързани в серия, така че обикновено не се прави намаляване на напречното сечение. Ако тръбите на системата са разделени, общият резултат трябва да бъде разделен на броя на клоновете.

Температурна разлика

В този случай се измерват индикаторите на входящите и изходящите тръби. След като се определят два параметъра от по-голямо число, по-малко се изважда. Например, ако температурата е 95 градуса при изхода на котела и 65 при връщащия вход, тогава тази разлика се изчислява като: 95-65 = 30 градуса.

Скорост на охлаждащата течност

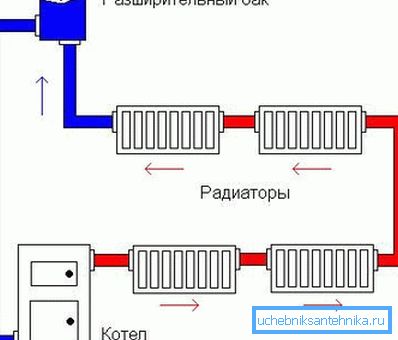

Циркулацията на гореща вода в системата може да възникне поради разликата в температурата и с помощта на специална помпа, но скоростта на движение трябва да бъде в рамките на 0.8-1.5 m / sec.

Ако стойностите бъдат превишени, може да има шумови ефекти в тръбопроводите, което отрицателно влияе върху условията на живот. Твърде ниската скорост може да доведе до образуване на въздушно задръстване.

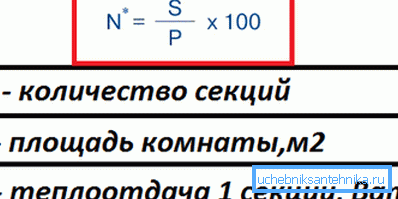

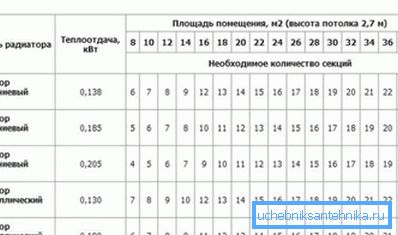

Брой секции на радиатора

Точните изчисления се получават с отчитане на обема на загрятата стая. Първата стъпка е да се определи общото потребление на топлинна енергия, след което се изчислява броят на участъците. Резултатът може да бъде разделен на отделни части, ако няколко батерии се инсталират в различни части на помещението.

Далее приводятся конкретные вычисления для помещения размером 3×5 м и высотой потолков 270 см.

Тази инструкция ви позволява да получите сравнително точни резултати.

1. Първо, трябва да знаете обема на стаята, за която умножавате основните параметри - дължина, ширина и височина. В резултат на това трябва да получите пример за това: 3 * 5 * 2.7 = 40.5 cu. м.
2. Сега е необходимо да се установи необходимата топлинна мощност за отопление на стаята. SNiP препоръчва разпределение на около 41 W на куб. В това отношение се появява следното: 41 * 40.5 = 1660.5 W.
3. В последния етап резултатът остава разделен от силата на една част на радиатора. Оставете този параметър да бъде равен на 170 W. Резултатът е 1660.5 / 170? 10 секции.

Обърнете внимание! Правилно направените изчисления предоставят възможност не само да се осигури топлина, но и да се спести, защото цената на някои видове радиатори за отоплителни системи е доста висока, особено за биметалните аналози.

Като заключение

След като проучиха представените материали от началото до края, отделните разработчици ще могат да разберат как да се изчисли отоплението на къщата самостоятелно непосредствено преди основните работи. На етапа на монтажните работи ще е необходимо само инсталирането на системните компоненти на правилните места и свързването с основния източник на топлина. За запознаване с друга информация е представен специален видеоклип.
