Как да се изчисли броят на секциите на радиатора:

В тази статия ще научим как да изчисляваме броя на секциите на радиатора. Освен това ще разгледаме как да се скъси нагревателя по дължина или обратно, как да го увеличим. Предметът на статията е от особен интерес, тъй като правилната селекция на размерите на нагревателя позволява създаването на оптимални условия за комфортен живот в тази или тази стая.

Разбира се, интензивността на отоплението на охлаждащата течност може да се контролира от термостати, чиято цена е висока. За съжаление, инсталирането на такива устройства е оправдано повече в автономни, отколкото в централизирани системи. Освен това, ако дължината на акумулатора е избрана по-малко, отколкото е необходимо, няма да е лесно да се коригира ситуацията с помощта на термична глава.

В тази ситуация единственото ефективно решение е правилното изчисляване на броя секции на радиаторите.

Критерии, засягащи провеждането на преброяването

Преди изчисляването на необходимия брой радиаторни секции е необходимо да се определят критериите, които могат по някакъв начин да повлияят на резултата от изчисленията.

Сред тези критерии отбелязваме следното:

• Площта на помещението, тъй като, за да се затопли голяма стая, ще са необходими отоплителни уреди с впечатляващ размер;
• Височина на тавана, тъй като колкото по-висок е таванът, толкова по-голямо ще бъде топлопредаването от радиаторите;
• Разстоянието, над което первазът на прозореца излиза над батерията, Колкото е по-голямо това разстояние, толкова по-голяма е необходимата мощност за постигане на необходимите конвекционни параметри;
• Разстоянието от горната част на акумулатора до края на перваза на прозореца и разстоянието от долния край на нагревателя до пода;
• Вид материал, използван при производството на нагревателя, тъй като различните метали и сплави се различават при различните параметри на топлопроводимостта.

Онлайн калькулятор расчета количества секций радиаторов отопления - это программное обеспечение, которое, обрабатывая введенные данные, предоставляет усредненные результаты.

Но, за съжаление, повечето от горепосочените критерии онлайн приложение не се вземат предвид. Затова, за да не използваме осреднените данни, ще се опитаме да извършим изчисления от самите нас.

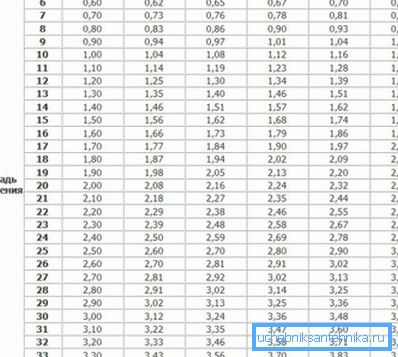

Стандартният начин на изчисляване

Как да се изчисли броят на радиаторните секции, необходими? Има няколко повече или по-малко ефективни начини за извършване на изчисления.

Помислете за стандартния начин:

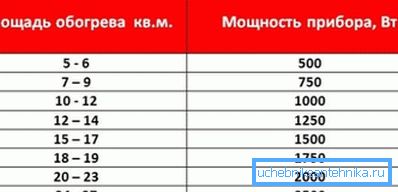

• В съответствие с нормите, дадени в SNiP, за да се затопли 1 m? помещенията за батерии трябва да работят при мощност 100 вата. Само в този случай е възможно да се разчита на удобен климат на пребиваване;
• За изчисления може да се приложи следната формула за изчисляване на секциите на отоплителните радиатори: S * 100 / P Тук P е мощността на всеки сегмент на радиатора (параметърът се измерва във ватове), S е площта на стаята (измерена в квадратни метри);

Важно: Ако повечето стени в стаята са външни, използваме коефициента на увеличение, който е равен на 1,2. По този начин броят на сегментите, получени в резултат на изчисленията, ще трябва да се умножи по 1,2 и да се закръгли резултата до цяло число.

• Ако инсталирането на отоплителни уреди се извършва в помещение с височина на тавана 3 метра или повече, ще се изисква по-голям топлообмен, за да се осигури нормална конвекция. Следователно предложената по-горе формула няма да бъде от значение;
• В този случай е целесъобразно да се приложи следната формула: S * H ​​* 40 / P В тази формула S е площта на помещението (измерено в квадратни метри), P е мощността на всеки сегмент (измерена във ватове) и H е височината на тавана (измерена в метри).

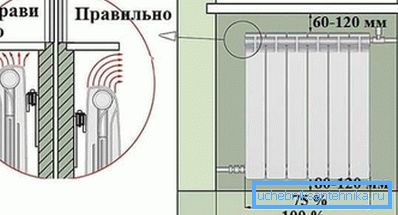

За да се изчисли броят на секциите на радиатора според предходните формули, е правилно, батерията трябва да бъде инсталирана както следва:

1. От дъното на нагревателя до пода, разстоянието трябва да бъде най-малко 8 и не повече от 12 см;
2. Разстоянието от решетката до нагревателя трябва да е най-малко 30 см.

Приблизителен метод на изчисление

Обмислете как да изчислите радиаторните секции, като използвате опростен метод. Въз основа на средните параметри на серийните батерии можем да предположим, че в една стая с височина на тавана от 2,5 м един сегмент може да загрява площ от не повече от 1,8 м ?.

Следователно, инструкцията за изчисление е, както следва:

• Умножете дължината на стаята по ширината и я докоснете;
• Освен това броят, разделен на 1,8 и да разберете колко секции са нужни на закрито;
• Ако стаята е голяма и има няколко прозоречни отвора, разделете резултантното число с броя на отворите и разберете колко радиатори и с какви размери е необходимо да инсталирате в стаята.

Важно: приблизителният начин за извършване на изчисления е изпълнен с неточности, тъй като не отчита много фактори, които биха могли да повлияят на степента на пренос на топлина. Ето защо този метод рядко се използва. Резултатът, получен при приблизително изчисление, трябва да бъде закръглен до цяло число.

Обемният метод за изчисляване

Чрез този метод можете независимо да изчислявате секциите на радиаторите. Първо, трябва да изчислите обема на стаята. За да направите това, помислете за района и го умножете по височината на тавана.

Според статистиката един сегмент от средната батерия (мощност до 200 W) може да бъде загрята до 5 м ?. Помислете за обема на помещението и го разделете на 5. В резултат на това получаваме необходимия брой секции на радиатора.

Предлаганите отоплителни уреди могат да имат не само секционна, но и панелна структура. Как в този случай да се определят параметрите на радиатора?

Всъщност всичко не е толкова трудно:

• Изчисляваме секциите на радиатора съгласно една от горните схеми;
• След това умножете резултантното число по ширината на участъка (средно 9-10 см) и удължете дължината на нагревателя;
• След това избираме панелна батерия с дължина с 10% повече от резултата, получен по време на изчисленията.

Как да съкратите или увеличите дължината на нагревателя

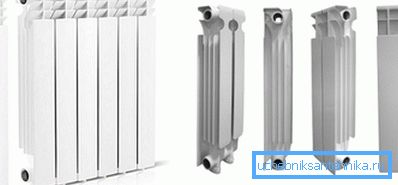

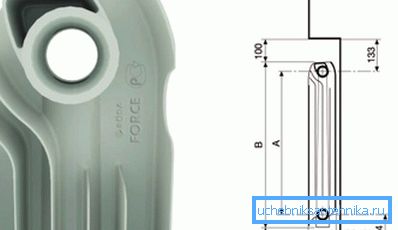

Дизайнът на всички батерии от секционен тип е сходен, независимо от материалите, използвани при тяхното производство. Монтажът на секции се извършва съвместно с помощта на специални метални нипели.

Ниппеля - это разновидность фитингов, выполненная в форме полого цилиндра, на который с обеих сторон нанесена внешняя резьба. Посредине ниппеля устанавливается эластичная полимерная прокладка подходящего диаметра.

За чугунните батерии се използва зърно с външен диаметър 30 ​​мм, а за биметала и алуминий с диаметър 25 мм. В серия от разположени сегменти, завити в половината от зърното.

За да скъсите или обратно удължите батерията, ви е необходим специален ключ. Вътре в зърното има специални жлебове, за които ключа се захваща по време на процеса на сглобяване.

Тъй като зърната за чугун са с 5 мм по-големи от зърната за биметала и алуминия, клавишите имат различен размер на работната част. Това означава, че за чугун ключът е по-голям, а за биметала и алуминия се използва ключ с по-малък размер на работната част.

Външно, ключът е метален прът, в единия край на който са заварени снаксове под формата на кръст, които влизат в жлебовете на зърното. В противоположния край на ключа главата с отвор под портата или с вдлъбнатини под гаечния ключ се заварява.

Важно: Днес можете да си купите собствени ключове, но е по-добре да използвате инструмент за производство на фабрики. При фабричния инструмент, по цялата дължина на пръта, съществуват рискове, разстоянието между които съответства на ширината на сегмента.

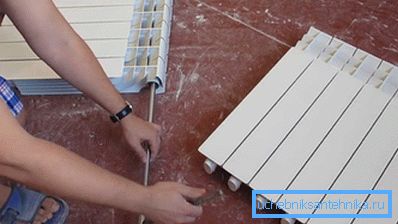

Инструкциите за демонтаж и монтаж на радиатори са както следва:

• Вмъкваме ключа с работното лице, последователно в горния и долния вход, с толкова много разрези, колко сегменти планираме да съкратим нагревателя;
• След като смекчихме с ключа на жлеб, завъртихме нипела обратно на часовниковата стрелка;
• Удължаването се извършва в обратен ред. Преди това ръчно завийте зърното в отворите на акумулатора и поставете уплътнението;
• След това поставете секция върху зърната;
• Вмъкваме ключа и завъртваме зърното, така че да се завинтва в секционната секция. Фактът, че зърното е в правилната позиция, може да се разбере от риска и от увеличените усилия на яката.

заключение

Сега знаете как да изчислите необходимия брой секции и как да съберете батерия с подходящ размер. По-полезна информация може да бъде намерена, като гледате видеоклипа в тази статия.
