Как да направите термопомпа

Единственият недостатък на индустриалните термопомпи е тяхната висока цена. Поради това повечето потребители предпочитат сами да направят тези устройства. Ще разкажем за това.

Принцип на действие

Има няколко начина за получаване на топлина чрез използването на цикъла Carnot. Тя осигурява повишаване на температурата на охлаждащата течност, когато тя се свива силно. По същия принцип, но с обратен ефект, работят много климатични компресорни устройства (климатици и хладилници). Основният цикъл на работа се осъществява в работните камери на тези блокове и предполага обратния ефект - охлаждане на хладилния агент поради внезапното му разширение.

Ето защо един от наличните начини за самостоятелно производство на термопомпи е използването на функционални единици, които съставляват типично климатично оборудване. При производството на помпа от хладилник, кондензаторът и изпарителят функционират като топлообменници, като поемат топлинна енергия от околната среда и я насочват за отопление на охлаждащата течност.

Изграждане на ред

Редът за производство на термопомпата от готови функционални единици:

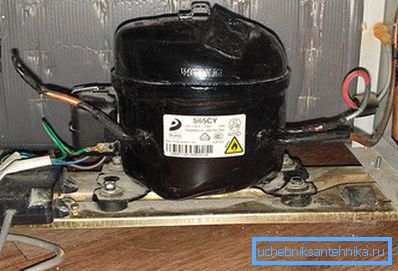

1. Подготовка на компресорната част на термопомпата, като се използва съответното устройство от конвенционален хладилник или климатик. (Това устройство трябва да бъде фиксирано с "меки" окачващи скоби, поставени на стената на работната зона на удобно място).
2. Производство на кондензатор. Това ще отнеме специален резервоар (най-добре - "неръждаема стомана") с обем от около 100 литра, в който е монтирана серпентината. (Намотаната медна тръба от стар хладилник може да се използва като намотка).
3. Точно преди да се направи термопомпа, готовият резервоар се нарязва по надлъжната ос на две еднакви части. След монтиране и закрепване на серпентината в тялото на една от половините, части от резервоара са заварени заедно, образувайки затворен контейнер. (При заваряване на изделия от неръждаема стомана е необходимо да се използват електроди, предназначени за работа с този метал).
4. След като монтажът на кондензатора приключи, се произвежда следващият задължителен компонент на помпата-изпарител. Ще ви е необходим пластмасов затворен капацитет от 70-80 литра. Необходимо ли е да поставите намотката от тръбата? инча. В краищата на тази тръба е необходимо да се подготви резбова опашка, която да осигурява свързването към серпентината на съответните тръби (като последната могат да се използват конвенционални водопроводи). След монтажа, изпарителят се закрепва към стената с помощта на скобите с необходимия размер.

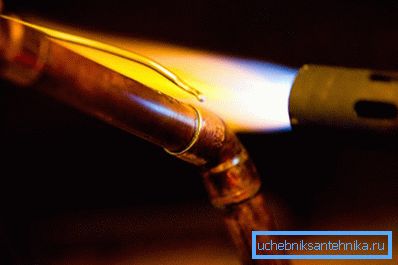

За окончателното сглобяване на цялата система, включително заваряване на медни тръби и инжектиране в резервоара за охлаждане (фреон), се препоръчва да се покани специалист. Опитвате се да работите само с хладилно оборудване може да се окаже лошо, дори и да се нараните.

След като монтажа на основната част от отоплителната система е завършен, ние се обръщаме към свързването на устройствата за събиране и разпределение на топлината (топлообменник и отоплителни акумулатори).

Функции за свързване на външни устройства

Нюанси на свързване на устройства за събиране и разпределение на топлина:

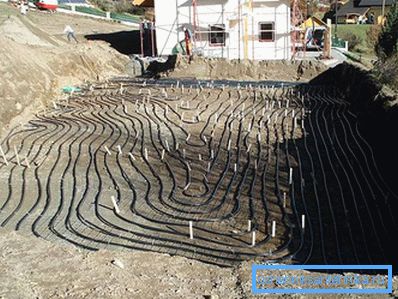

1. Топлообменникът в земята е желателно да бъде поставен на слънчевата страна на площадката. Това позволява използването на слънчева енергия като допълнителен източник на топлина.
2. Хладилният агент в компресора трябва да бъде заменен с така наречения "разтвор", който включва фреон и вода. Това повишава ефективността на термичната система.
3. Вместо обикновените радиатори за отопление на къщата се препоръчва да се използват устройства с по-ниска мощност, не по-ниска ефективност спрямо традиционните системи (например "топъл под").
4. Свързващите тръби трябва да бъдат поставени така, че топлинните загуби в тези зони да са минимални. Ако е необходимо, ще бъде възможно да се осигури допълнителна изолация.

В горещи дни (ако има ефективна вентилация в къщата), термопомпата може да се използва за пасивно климатизиране.

С всички тънкости на процедурите за свързване на външни устройства можете да намерите в следния видеоклип, който се намира на адреса на един от изброените по-долу източници.

Видео

Този видеоклип детайлизира характеристиките на термопомпите:

Това видео е за една топлинна помпа въздух-вода, произведена от собствената си за отопление или загряване на вода:
