Как да направите сами инфрачервения топъл под

Съвременните технологични решения позволяват да се намерят фундаментално нови начини за отопление на жилищните помещения. До неотдавна системите за централизирано или индивидуално отопление на котли се считаха за общодостъпни. Технически иновации и достоен заместител на традиционните начини за отопление на жилищата бяха появата на новаторски методи за отопление, използващи подовата настилка като топлина за съхранение и термично излъчваща повърхност. Това е технологията на инфрачервения топъл под. Ще ви кажем как да направите инфрачервен топъл под с вашите ръце.

Удобства

Отначало имаше проекти на водни подове и след известно време се появиха електрически кабели и пръчки от топли подове. И, сравнително наскоро, имаше високотехнологично IPO - инфрачервен нагревател. Подгряващите подове, стените или таваните на този дизайн имат редица предимства:

• Нисък, в сравнение с други методи на отопление, консумация на енергия 15-55 W / h на 1m, благодарение на високата топлопроводимост на използвания въглероден материал при проектирането, използването на температурен регулатор за създаване на комфортен температурен режим и безшумна работа.
• Висока надеждност благодарение на паралелното свързване на елементите на електрическата верига. Ако една зона за отопление изгасне, останалите продължават да функционират правилно.
• Затварянето на филмовата структура може да бъде почти всеки материал: ламинат, дървен паркет, килим, гипсокартон или композитен материал.
• Простота на монтаж върху гладка повърхност, която може да бъде извършена от всеки местен майстор, който няма специални професионални умения. Липсата на отпадъци, шиене на дупките и канали не изисква използването на специален инструмент - перфоратори и shtoborezov.

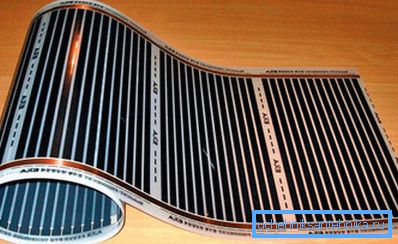

IPO материал

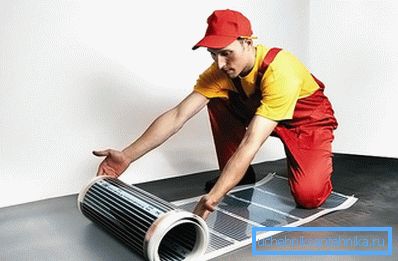

За полагане на нагревателния слой се използва термичен слой с дебелина 0,2-0,4 mm. Продават се на ролки с ширина 50-100 см и дължина до 50 м.

За да изрежете филм върху подложки е възможно на специални линии на рязане, поставени на повърхността, обозначение е ясно за всеки, затова при рязане е трудно да се смеси с нагревателни ленти, които да го нарежете е категорично забранено.

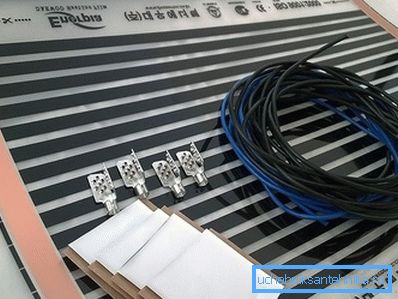

Филмът се състои от нагревателни елементи - ленти с ширина 1,5 cm, свързани с медни силиконови гуми. Във всеки нагревателен елемент е въглерод карбоксилна паста базата на графит, които, по време на преминаването на електрически ток, разпределя инфрачервено лъчение. Радиационният спектър лежи извън диапазона, видим за човешкото око. Емитер слой сигурно ламинирани плътни слоеве забавители полимер от двете страни, които имат точка на топене от 130?. Той предава ултравиолетови и надеждно предпазва от проникване на влага, механично разрушаване или късо съединение. Площта на придобитата филмова покривка се избира от изчислението:

• Не по-малко от 70-80% от площта на стаята за основно отопление.
• 30-40% от площта за отопление или резервно отопление.

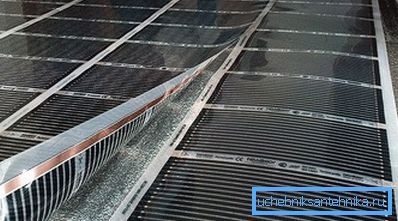

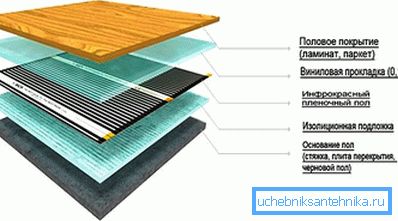

Поетапна инсталация и монтаж на отоплителна система

Полагане се извършва на плоска основа. За изравняване се прилагат настилките, допустимият размер на неравностите е ± 3 мм, нивото се използва за измерванията. Може да се изравнява с бетон циментово-пясъчна замазка, след което повърхността трябва да бъде почистена от мръсотия и прах.

След това трябва да поставите слой хидроизолация на специални материали или полиетиленово фолио с дебелина 50 микрона.

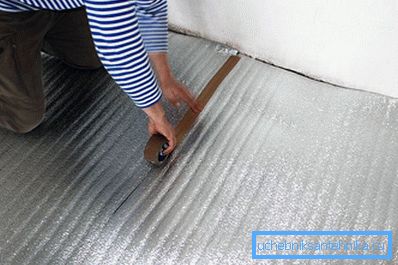

За да се сведат до минимум топлинните загуби, е необходимо да се монтира топлоизолация от лавансъдържащ метален субстрат, фолио-пенополиетилен или полипропиленов филм. Тя се вписва с отразяващата страна нагоре. Дебелината на слоя с отразяващи лъчи от слоя фолио трябва да бъде 3-5 мм.

Непокрита техническа щепсела се използва, ако подовете са покрити с керамични плочки.

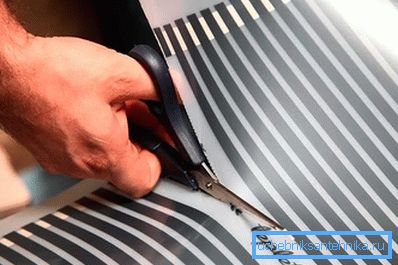

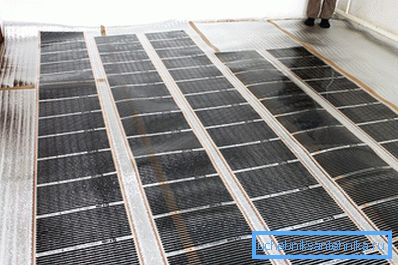

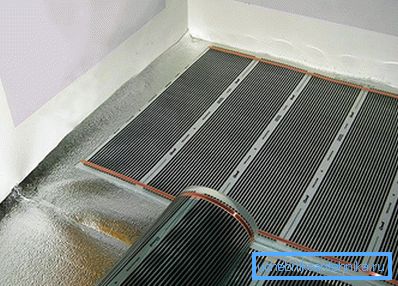

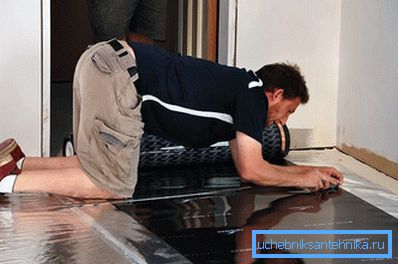

След това нарязвайте с IOI ножици за рогозки с необходимата дължина според предварително изготвен чертеж, като вземете предвид, че вдлъбнатината от всяка стена трябва да бъде около 20 см. Разстилайте ги напред и назад между 5 и 10 мм (не се допуска припокриване), така че медните гуми да са на дъното. Лентите трябва да бъдат насочени към стената с гнездо, от което се подава захранване. По тази стена, за икономия, са направени електрически джъмпери и е инсталиран температурен датчик.

Не позволявайте инструментите да падат върху филма. За да не се повреди IPO на рогозките, е по-добре да не се атакува.

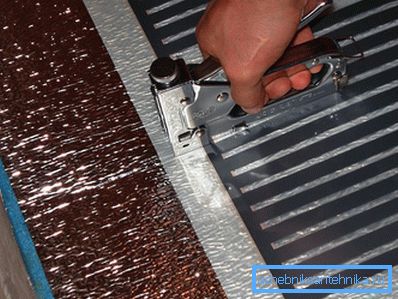

След това е необходимо да се фиксират фугите с адхезивна лента, а местата на медната шина са изолирани с битумни ленти, включени в опаковката на продукта.

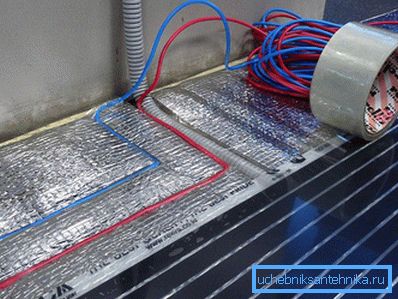

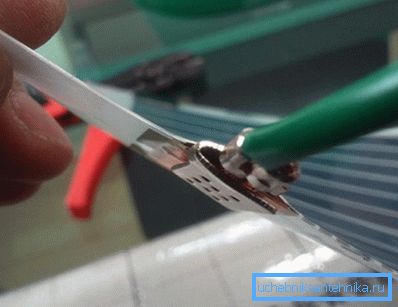

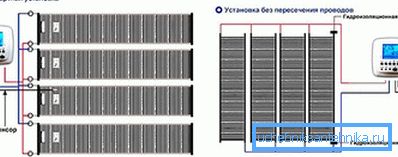

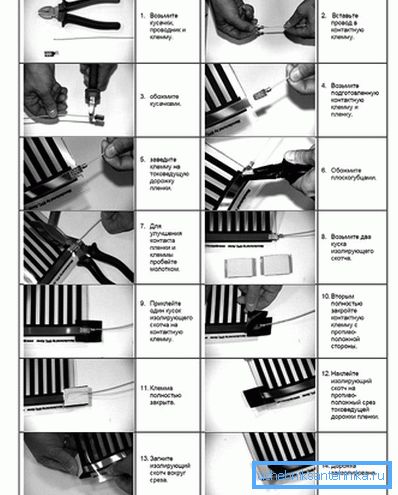

Матките в електрическата мрежа са свързани в паралелни електрически проводници - джъмпери със скоби в краищата. Изолацията се отстранява от проводниците, клемата на клемата се фиксира и навива. Необходимо е правилно да позиционирате скобата с кабела върху контактите на матката. Едната страна на скобата трябва да се появи в IPO, а другата от медния автобус отвън. Скобата се притиска от двете страни с клещи. Точките за контакт са изолирани с битумен мастик.

Диаметърът на използваните жици се изчислява въз основа на консумацията на енергия на паралелните клетки. За тази цел обявеният капацитет на първичното публично предлагане на 1 м² умножено по площ. В резултат на това получаваме общата мощност, която се разделя на мрежовото напрежение I = P / U. Чрез специални таблици определяме диаметъра на напречното сечение на моста от големината на тока. По същия начин се избира диаметърът на кабела за мрежово захранване. Например, за да свържете всички матови клетки с мощност от 1,5 kW, достатъчно е да имате медна тел с напречно сечение 1,5 mm ?.

В топлоизолационното покритие под фолиото или в пода с дълбочина 1-2 см е монтирана тръба с температурен датчик. Свързва се с температурен контролер. Напрежението на захранващата мрежа в IEP се подава през температурния сензор, по време на спирането / затварянето на веригата.

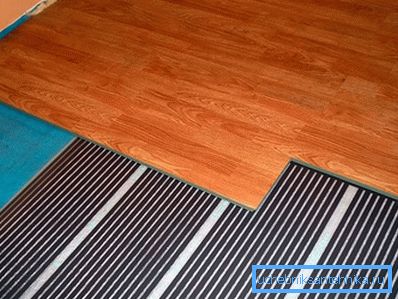

След инсталирането се прави пробно свързване на системата. Входното напрежение се захранва към мрежата и се проверява еднаквостта на отоплението на всички подложки. Ако има проблем, тогава на този етап те са елиминирани. Отоплителната система е готова за работа. Сега можете да започнете да поставите покритието. По този начин е възможно да се изолира дори студен балкон или лоджия, създавайки удобни условия за престой в тези помещения.
