Как да направите изчисление на отоплителните тръби за

При инсталиране на отоплителна система в частна къща или апартамент, основната цел винаги е да се извлече максимална ефективност от оборудването, така че изразходваните средства да бъдат изразходвани за отопление на стаята.

Това е възможно с правилния избор:

• не само самата система и радиаторите;
• но и диаметъра на тръбите;
• както и материала на тяхното производство.

Нека да разберете как да правите такива изчисления, да обръщате внимание на това, какви материали са по-изгодни и да гледате видеото на този материал.

Нагревателни тръби

• Диаметричното и хидравличното изчисляване на тръбопроводите е възможно само ако има основни параметри за това, като например:

1. Материал на производство, например стомана, мед, чугун, хризотилен цимент, полипропилен.
2. Вътрешен диаметър.
3. Данни за диаметъра и материала на фитингите и фитингите.
4. Дебелината на стените на тръбите, фитингите и фитингите.

• Не е ясно откъде идва мнението, че тъй като диаметърът на тръбите се увеличава, качеството на отоплението се увеличава, тъй като увеличаването на площта на тръбопровода увеличава преноса на топлина. Теоретично това, разбира се, много прилича на истината, но в действителност всичко изглежда различно.
• Преди всичко, за тръби с голям диаметър е необходимо да се изпомпва голямо количество охлаждаща течност в системата, която трябва да се нагрее. Следователно, консумацията на консумирана енергия (електричество, газ, течно или твърдо гориво) се увеличава. И самите тръби не са отоплително устройство (радиаторите за отопление използват конвекционния метод, т.е. ефективността значително се увеличава), се оказва, че потреблението на материали и енергийни носители не е оправдано.
• Освен това увеличаването на обема на течността във веригата води до намаляване на налягането в системата, поради което ще трябва да инсталирате спомагателна циркулационна помпа за отоплителната система, което отново води до определени разходи. Разбира се, дори и с голям диаметър на тръбите на веригата, е напълно възможно да се достигне желаната температура в загрята стая, но цената на носителите на материали и енергия ще се окаже твърде висока.

Моля, обърнете внимание! За оптимална инсталация и работа на отоплителната система (при избора на диаметър) налягането във всеки циркулационен пръстен трябва да бъде с 10% по-високо от загубите, които причиняват хидравличното съпротивление.

Определяне на диаметъра

За професионалните изчисления за диаметъра на отоплителните тръби инженерите по отопление използват голям брой формули и обикновено се налагат изчисления за проекти на многоетажни жилищни и обществени сгради, предприятия и други институции. За вашия дом нямате нужда от такива точни цифри, затова ви предлагаме опростена схема, която всеки водопроводчик може да използва.

Формулата за такива изчисления изглежда така: D = vли54 * (0.86 * Q /? T) / V и сега можем да заменим стойностите на параметрите само за буквите.

тук:

• D - это диаметр трубы (см);
• Q - нагрузка на измеряемый участок (кВт);
• ?t - температурная разница в подающей и возвратной трубе (t?C);
• V - Скорост на охлаждащата течност в системе (м/сек).

Забележка. Ако температурата на охлаждащата течност при котела е 80 ° C и при връщането на котела при 60 ° C, стойността на? T ще бъде? T = 80-60 = 20 ° C.

Пропорционална връзка между капацитета и диаметъра на тръбата

Изчисляване на топлинната мощност (натоварване)

За да определите оптималната топлинна мощност на частната система за отопление, можете да използвате следната формула: Qt = V *? T * K / 860.

Сега, отново, просто трябва да замените цифровите стойности за героите и тук:

• Qt - это искомая мощность тепловой энергии для данного помещения (кВт/час);
• V - объём обогреваемого помещения (м^ли);
• ?t - температурная разница в подающей и возвратной трубе (t?C);
• K - коэффициент теплопотерь помещения (зависит от типа здания, толщины стен и из термоизоляции);
• 860 - перевод в кВт/час.

В частния сектор сградите могат да се различават значително една от друга, но въпреки това те често използват следните стойности на коефициента на топлинна загуба (К):

• Если архитектурное сооружение имеет упрощённую конструкцию (дерево, гофрированный металлопрокат) и там отсутствует изоляция, то K= ли-4;
• Упрощённая конструкция архитектурного сооружения со слабой степенью термоизоляции, например, кладка в один целый кирпич или пеноблок 405x400x200 мм - здесь K=2-2,9;
• В стандартных архитектурных сооружениях (кладка в два кирпича и небольшое количество окон и дверей, крыша - стандарт) K= 1-1,9;
• При висока степен на топлоизолация за стандартни архитектурни конструкции с малък брой прозорци и врати и отопляем покрив и под, инструкцията показва, че K = 0,ш-0,я.

Ако трябва да изчислите диаметъра на тръбата, тогава, както вече бе отбелязано по-горе, трябва да имате стойността на температурната разлика между улицата и стаята. В стаята еталонната точка обикновено се използва или на стайна температура (18-20 ° С), или тази, която ви е най-подходяща, а на улицата трябва да замените средната стойност, която е приета за вашия регион.

Например, ваша комната имеет объём ли,5*5,5*2,6=50,05 м^ли и е добре изолиран, т.е. има дебели или изолирани стени, изолиран под и таван и използва коефициент от 0,я. В предградията на Москва средната температура на въздуха през зимата е -28 ° С, а за микроклимата в стаята ние вземаме стойността 20 ° C, тогава стойността на? T ще бъде 28 + 20 = 48 ° C. В този случай Qt = 50.05 * 48 * 0.9 / 860 - 2.5 / час.

Скорост на охлаждащата течност

Забележка. Минималната скорост на отоплителната среда за отоплителните системи не трябва да бъде по-малка от 0.2-0.25 m / sec. В случаите, когато скоростта падне под тази стойност, въздухът се освобождава от течността, което допринася за образуването на въздушни запушалки. В такива случаи експлоатационната способност на веригата може да бъде частично загубена и в някои случаи това може да доведе до пълна неактивност на системата, тъй като потокът ще се спре изобщо и това ще се случи, когато циркулационната помпа работи.

Таблица за определяне на диаметъра на тръбата

Примечание. Плотность воды при 80 ?C равна 971,8 кг/мли.

Скорость жидкости в отопительном контуре может составлять от 0,шм/сек до 1,5м/сек, но в тех случаях, когда соблюдается большее значение, то существенно понижаются гидравлические шумы в системе, поэтому, скорость 1,5м/сек мы и примем за отправную величину.

Когда у нас имеются все необходимые значения, мы можем подставить их в формулу D = vли54*(0.86*Q/?t)/V, в таком случае у нас получится D = vли54*(0.86*2,5/20)/1,5?1,ли4, значит, нам понадобится труба с внутренним диаметром 14 мм

Разбира се, когато създавате собствена отоплителна система във вашата собствена къща, вероятността да използвате формули за изчисления е незначителна, но в този случай за вас има наръчник под формата на таблици, намиращи се в тази статия. Освен това в таблицата се взема предвид типа на флуидната циркулация, която може да бъде принудена или естествена.

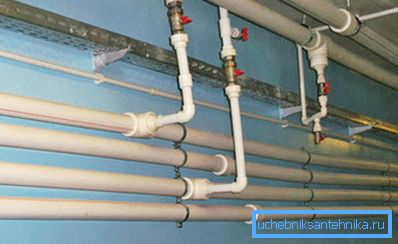

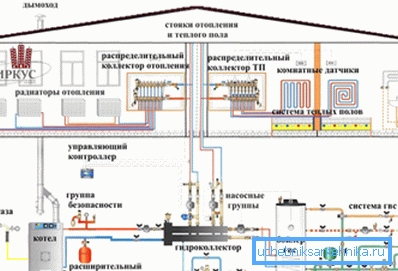

Понастоящем най-често (особено в частния сектор), радиаторните вериги, както и разпределението на отоплителните тръби към гребените на топлата под е направен от полипропилен. От всички материали, използвани в този случай, този материал има най-малка топлопроводимост, но въпреки това на места, където тръбите преминават през студените зони, те трябва да бъдат изолирани.

Заключение

В заключение можно сказать, что наиболее часто используемый наружный диаметр полипропиленовых труб для отопительных контуров в частном секторе, это 20, 25,ли2 и 40 мм. Подводку к радиаторам в основном делают сечением 20 мм, изредка 25 мм, а более толстые трубы используются в качестве стояков.
