Как да използваме тухлена фурна, за да парно отопление в

При избора на отоплителна система се препоръчва да спрете на едно гориво, за което има излишък в района. Тъй като газът все още не е достигнал отдалечени места, много от тях се опитват да инсталират отоплителни уреди, използващи твърди или течни горива. Нашата задача днес е да обясним как да парно отопление със собствените си ръце, използвайки топлообменник, монтиран в тухлена фурна.

Топлинният носител в такава система ще бъде вода или пара. Днес се интересуваме от втория вариант, въпреки че тези две системи често са объркани един с друг. Разликите, които те имат и доста сериозни, така че в жилищните сгради е позволено да се използва само водна верига. Това се дължи на небезопасната работа на нагряването с пара, когато се изисква да се затопли течността до температура над 100 ° С.

В същото време цената му е по-ниска от цената на водата, а съвременните мерки за защита дават възможност за избягване на катастрофални последици. Инсталирането на парно отопление, например от тухлена пещ, изисква много усилия и време. По-долу научаваме за това по-подробно.

Принцип на действие

Сега помислете за разликата между двете системи, така че да не се объркате. Също така ще се разкаже за предимствата и недостатъците на такава отоплителна система на помещенията.

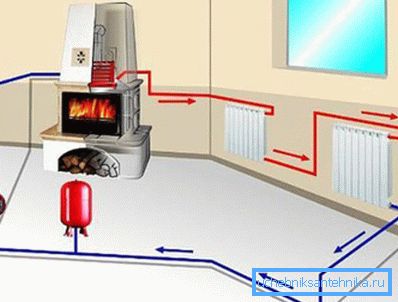

Нека разгледаме по-подробно какво отопление с пара означава:

1. В резервоара за кипене се довежда вода, която постепенно се превръща в пара.
2. След това той влиза в радиаторите през тръбопровода, което дава топлината на стаята.
3. В батериите охлаждащата течност кондензира.
4. Получената вода постъпва в разширителния резервоар и постъпва отново в топлообменника.

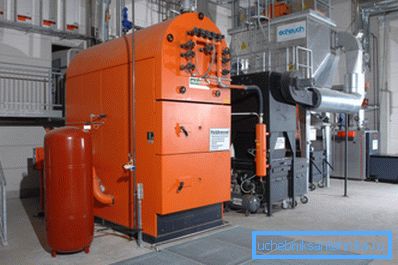

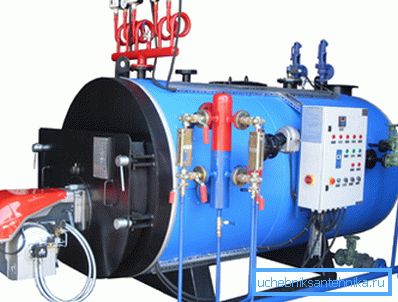

Указание: котел, работещ с отработено масло, може да служи като генератор за парно отопление. Такива системи често се инсталират в помещения и в гараж.

Моля, имайте предвид, че е нежелателно да използвате тухлена фурна с парогенератор за готвене, защото не може да се използва през лятото. По-добре е в този момент да се появи алтернатива. Той също така не трябва да се използва за пластмасови тръбопроводи, той не е предназначен за такъв температурен режим.

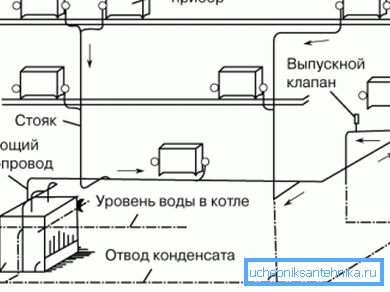

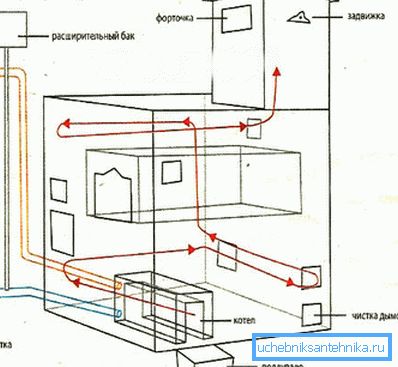

Диаграми за монтаж

По-долу ще разгледаме най-често използваните варианти:

1. Приложете естествена и механична циркулационна охладителна система. В первом случае теплообменник нужно располагать ниже уровня всех труб и радиаторов под углом. Во втором - требуется установка насоса, который обеспечивает бесперебойное движение теплообменника.
2. Еднотръбната отоплителна система в експлоатация използва принципа на последователно свързване на радиаторите, когато охлаждащата течност премине през тръбопровода, преминавайки от един регистър в друг, В резултат на това първата е най-горещата, в същото време последната - почти охладена. Препоръчваме използването на такава схема за малки стаи до 80 м2.

1. Двупроводната система е подходяща за големи къщи, по-специално двуетажни вили, В този случай радиаторите са свързани паралелно, като се използват захранващите и кондензиращите тръби. Топлоносителят в тази схема се подава към всички батерии със същата температура, така че няма време да се охлади.

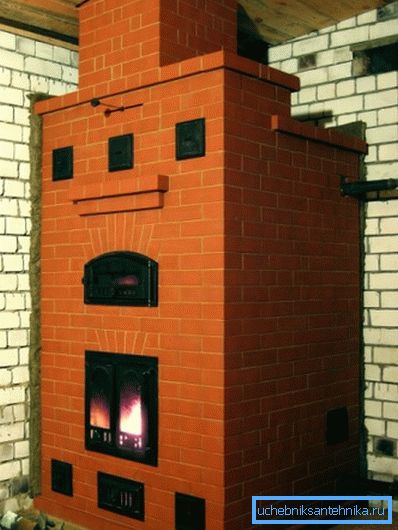

Самостоятелно устройство за парно отопление от тухлена пещ

Подгответе оборудване и материали:

• радиаторите осигуряват под всеки прозорец;
• топлообменник - парогенератор или котел с водна тръба;

• тръби за подаване на пара и изтичане на кондензат. Препоръчително е да използвате поцинкована стомана или мед;
• соединители, колена, хомуты для труб, запорная арматура - краны для сброса воздуха, вентили;
• скоби за батерии;
• хидравличен затвор за сушене на тръба за пара;
• редукционно-охлаждащо устройство;

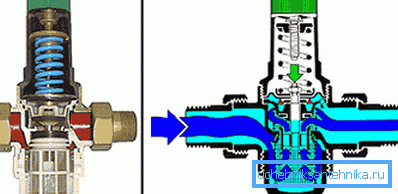

• для понижения давления в системе - редукционный клапан;
• заваръчна машина;
• помпа;
• резервоар за събиране на кондензат.

Съвет: Препоръчваме да се наеме скъпо оборудване под наем.

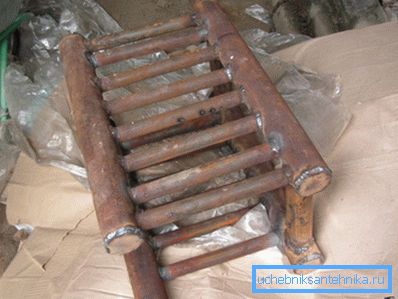

Топлообменникът за тухлена фурна може да бъде изработен ръчно или подреден:

1. Подгответе метални тръби с дебелина на стената от 2,5 мм, както и машина за заваряване.
2. Соедините их в виде змеевика, при этом следите за качеством сварных швов. Приблизительный расчет - 1 м2 поверхности змеевика может отдать до 9 кВт.
3. Проверете структурата за течове след производството. Не препоръчваме да използвате вода, тъй като при високо налягане шлаковите включвания ще паднат и фистулите ще се появят.

По-добре е да използвате метод, наречен "керосин до креда". В този случай кръгнете всички заварени съединения с креда и напълнете керосина в конструкцията. Мел ще потъмнее дори и при най-малката пора, тъй като керосинът ще проникне в нея.

Процесът

По-долу ще ви бъде дадена инструкция, която ще ви помогне да я разберете:

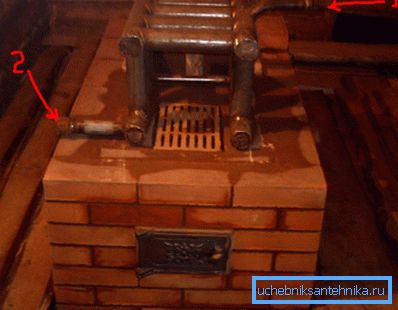

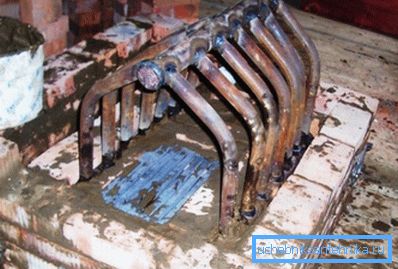

1. Монтирайте топлообменника в пещта на пещта в етапа на полагане.
2. Използвайки диаграмата, която е изчертана по-рано, монтирайте батериите под прозорците. Инсталира се на всяко кранче, за да се изтощи.
3. Свържете захранващите и връщащите тръби към тях.

Съвет: При естествена циркулация, осигурете малък наклон със скорост 3 мм на 1 м.

1. Монтирайте клапаните пред всеки регистър за целите на безопасността, както и с едно кранче пред цялата система.
2. Поставете вентила за намаляване на налягането и охлаждащо оборудване в началото на тръбопровода.
3. В края на тръбопровода поставете контейнер за събиране на кондензат, който трябва да се оттича обратно към топлообменника.

Указание: не използвайте мембранен разширител за такива цели, защото е предназначен за температури до 85 ° С.

1. Ако има циркулационна помпа, поставете я пред пещта в захранващата линия.

Препоръки на специалисти:

1. Ако една тухлена печка е снабдена с топлообменник, в комина се образува повече сажди, отколкото без нея, така че трябва да се почиства по-често.
2. При естествената циркулация на отоплителната среда пещта трябва да бъде поставена в сутерена, след което кондензатът свободно преминава към долната точка.
3. Винаги инсталирайте вентили - това ще предотврати евентуална авария и самата система ще бъде по-сигурна.

1. Забележете, че ако използвате принудителна система с електрическа помпа, в случай на прекъсване на захранването, работата на пещта ще бъде много трудна за спиране.
2. В дървена къща парното отопление е инсталирано по същия начин, както в тухлена къща. Необходимо е само да се спазват изискванията за пожарна безопасност, предпазвайки дървото от прегряване.

заключение

От статията сте се научили как да нагрявате с пара и също така, че използването му в жилищна частна къща е по-евтино от водата, въпреки че е по-опасно при работа. Ето защо е необходимо стриктно да спазвате инструкциите и да оборудвате системата със специално оборудване, което ще повиши нейната безопасност.

Топлообменникът може да бъде поръчан от специалист или самостоятелно. Монтажът и свързването на радиатори не създава трудности. Видеоклипът в статията ще ви помогне да намерите допълнителна информация по тази тема.
