Как да изберем помпа за отоплителна система: опростена схема

Изборът на помпата за отоплителната инсталация е важен етап в проектирането, в резултат на което трябва да се намери най-подходящото устройство. Ще говорим за основните критерии и методи за тази селекция и ще обсъдим как да изберем помпа за отопление.

Изчисляване на параметрите

Основни характеристики

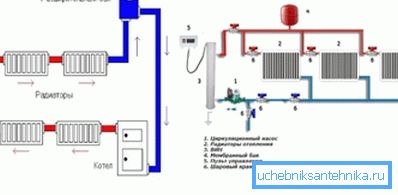

Схемите за отопление варират и основната разлика е начинът, по който охладителят се прехвърля от котела към радиаторите.

Има два основни начина:

1. Естествена циркулация, Възникват под влиянието на гравитацията поради разликите в плътността на топлата и студената вода. Тъй като ефективността на отоплението зависи от консумацията на топла вода, скоростта на естествената циркулация в отоплителната система на дома често не е достатъчна;

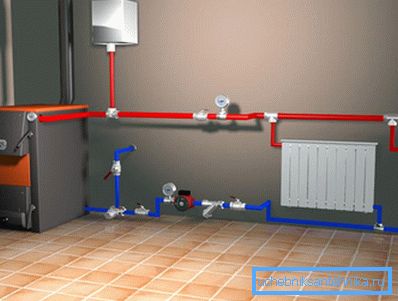

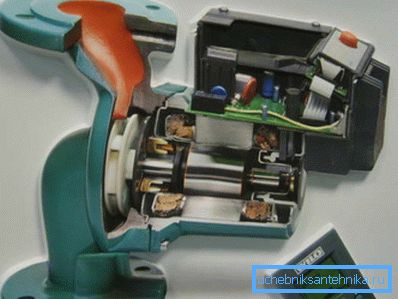

2. Принудително движение, Извършва се чрез монтиране в тръбопровода на специален блок, който изпомпва охлаждащата течност при необходимата скорост и налягане. Повечето съвременни отоплителни кръгове са подредени на принципа на принудителната циркулация.

Обърнете внимание! Не бъркайте централизираната схема за доставка с естествена циркулация: охладителната течност влиза в апартаментите на града под значителен натиск, който се инжектира със специално оборудване.

За да функционира правилно веригата, инструкцията изисква изчисляването на всички параметри, въз основа на които се избират секциите на тръбите, капацитета на радиатора, капацитета и мощността на котела, капацитета на циркулационната помпа за отопление. Един от тези параметри е хидравличната характеристика:

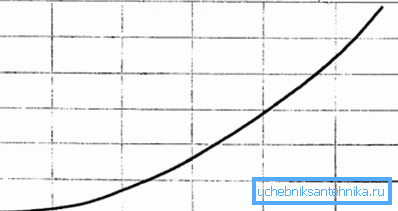

На графиката виждаме, че съпротивлението е пряко зависимо от скоростта на потока на охлаждащата течност, т.е. колкото по-бързо се движи водата по контура, толкова по-голяма е съпротивлението, което преживява. Съответно, налягането се повишава.

Сега помислете за характеристиката на налягането на циркулационното устройство:

В тази графика виждаме зависимостта на загубите на налягане от скоростта на подаване на помпата. Тук наблюдаваме обратна връзка, т.е. при изключен двигател, загубите са максимални и с увеличаването на мощността загубите падат.

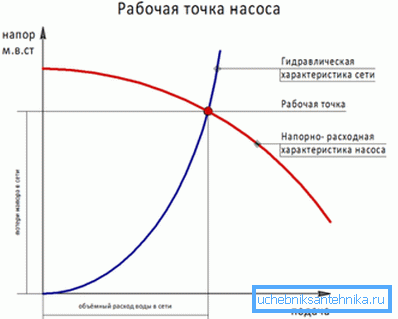

Ако съчетаем тези две графики, ще получим следната картина:

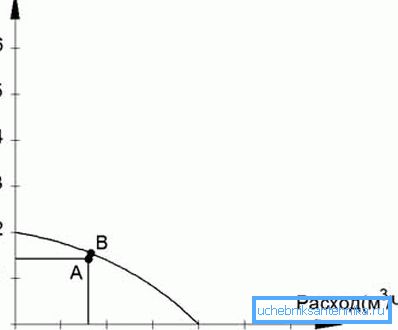

Обърнете внимание! Работната точка ни позволява да определим каква устойчивост ще бъде в тръбите при максималния дебит (дебит) на охлаждащата течност. Това означава, че нашата апаратура трябва да има достатъчен капацитет, за да осигури необходимото захранване, но в същото време капацитетът й трябва да бъде достатъчен, за да се справи със съответното хидравлично съпротивление.

Изчисляване на ефективността

Тъй като ще бъде трудно да изградим хидравлична крива за отоплителната верига от собствените си ръце, ще използваме опростено изчисление. Така че, трябва да определим максималния поток (производителност) и хидравличното съпротивление. Нека да започнем с представянето.

Топлинната енергия, консумирана от отоплителната верига, се изразява в такава зависимост:

Във формулата се използват следните стойности:

• W - топлинната енергия, необходима за нагряване на помещението във ватове (топлинната мощност на веригата);
• C - топлинен капацитет на охлаждащата течност, W / l * ° C;
• Q - дебит на охлаждащата течност, m3 / час;
• t1 и t2 - температурата на доставената и разредена охладителна течност, съответно.

Изборът на помпата за отопление се извършва по отношение на производителността. Капацитетът на устройството трябва да съответства на максималния дебит на охлаждащата течност, така че преобразуваме нашата формула, за да открием потока:

Q = W/C*(t1 - t2)

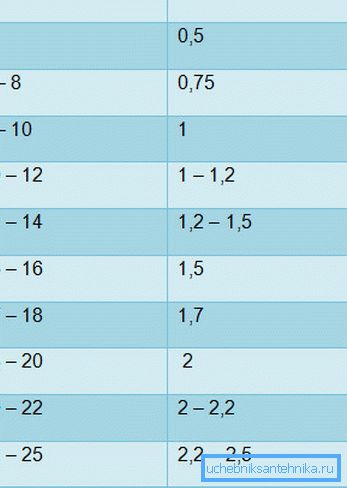

Количеството енергия W може да се намери с помощта на таблицата:

Специфичната топлина на водата е 1,163 W / l * ° C, разликата между температурата на захранващия и обратния поток е 20 ° C (според SNiP). Следователно получаваме:

Q = W / 1,163 * 20 = 0,043 * W

Обърнете внимание! Това означава, че ако трябва да определим потока на охлаждащата течност за стая с отоплителна топлина, равна на 10 kW, тогава трябва да умножим 10 000 на 0.043, а ние ще получим 430 литра на час.

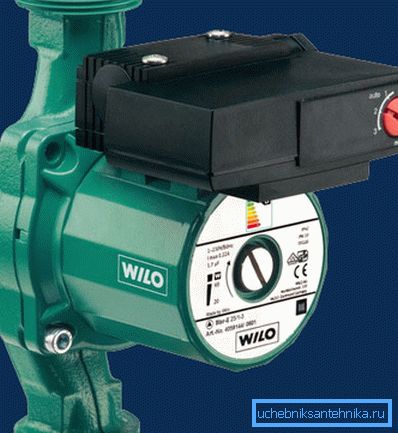

Изчисляване на хидравличното съпротивление

Професионалното и най-точното изчисление на хидравличното съпротивление на отоплителната верига е много трудна задача, изискваща специални знания и умения. Ще използваме опростена методология, според която главата на циркулационната помпа ще бъде равна на:

Н = N * k, където:

• H е височината на водния стълб в метри;
• N - брой етажи в сградата, включително подземни етажи;
• k е коефициент, равен на средната хидравлична загуба за един етаж на сграда или структура. SNiP използва този коефициент, равен на 0,7 - 1,1 м за двутръбни схеми и 1,16 - 1,85 м за схеми на колекторните лъчи на организацията за доставки.

Обърнете внимание! По този начин се оказва, че ако имаме двуетажна къща със сутерен, оборудван с двутръбен отоплителен тръбопровод, тогава двигателят трябва да осигури глава, равна на 3 * 1,1 = 3,3 метра.

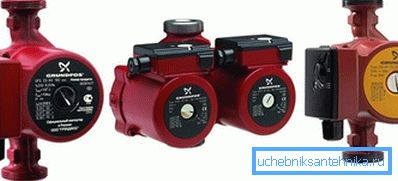

Избор на помпа

Така че, имаме две стойности - съпротива и производителност. Нека да се върнем в нашата схема с характеристика на разходите за натиск.

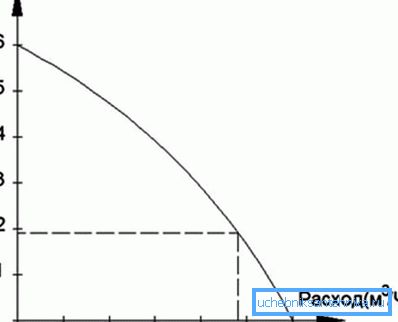

Настройваме стойността на съпротивлението по оста Y и стойността на потока по оста X. След това избираме единицата, чиято крива на подаване на налягането е близо до тази точка:

Обърнете внимание! По правило диаграмата показва три реда за различните режими на работа на двигателя. Най-добре е да следвате втората скорост и работната точка трябва да се намира в средната трета на диаграмата, тъй като тя отговаря на най-високата ефективност.

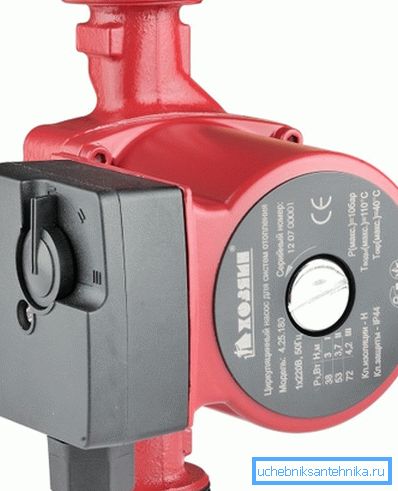

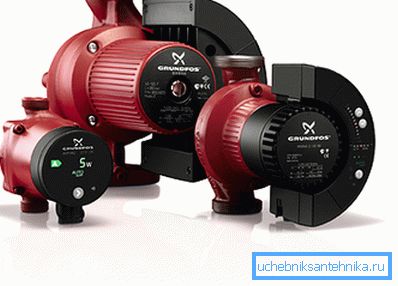

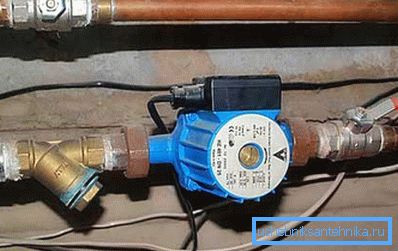

Разбира се, трябва да се избере устройство, предназначено за високи температури на околната среда (95-110 ° C), а също така да се знае диаметърът на тръбата, в която ще бъде вградено устройството. Цената на устройството ще зависи от производителя и качеството.

заключение

Правилният избор на циркулационната помпа за отоплителния кръг се прави въз основа на изчисления. Ако материалът е твърде сложен за вас, вижте видеоклипа в статията.
