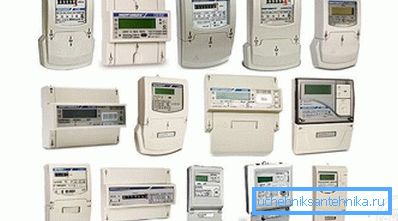

Как да изберем електромер

За съжаление досега алтернативните източници на хранене не са получили такова разпространение, каквото бихме искали. Това се дължи на високата цена на отделните модули и на достатъчните разходи за поддръжка. По тази причина населението консумира енергия от централната мрежа и сметката се поддържа с помощта на електромери. В това отношение трябва да знаете как да изберете електромера.

Определете необходимите параметри

Преди да се пристъпи към избора на един от съществуващите опции за електромер за апартамент или къща, е необходимо да се разберат параметрите на мрежата, която е вградена в проекта или вече е осъществена в жилищна сграда. Вижте кое устройство е инсталирано. Ако това не е възможно, проверете документацията или се свържете с подходящата структура.

За да определите избора на електромера, трябва да отговорите на следните въпроси:

• Къде ще бъде монтиран метърът: на закрито или на открито?
• Какъв е приблизителният максимален товар?
• Планирано ли е да се свържат потребителите с висока мощност в бъдеще?
• Какъв е токът, необходим за удобна едновременна работа на повечето устройства?
• Колко фази ще се хранят?
• Кой клас на точност е за предпочитане при конкретни обстоятелства?
• Има ли разбивка на потреблението според тарифите?

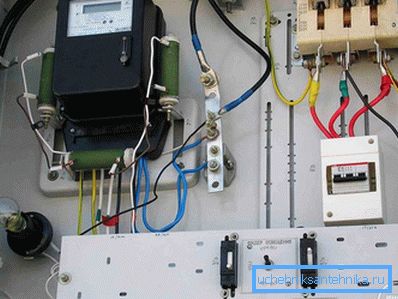

• Какви са условията на работа?
• Ще бъдат ли еднофазни потребители или само трифазни?
• Трябва ли да има допълнителни функции в устройството?

Някои елементи могат да бъдат посочени незабавно. За да определите други, ще се изисква допълнителна информация, която ще бъде дадена по-долу.

От какво да изберем

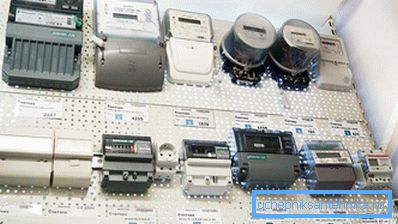

Всички устройства за счетоводна електроенергия са разделени на две големи групи:

• Единична фаза. Предвидени проекти за частна къща или апартамент. Благодарение на тях е възможно непрекъснатото функциониране на обикновените битови уреди. Тогава трифазните мотори ще започнат през кондензатора.

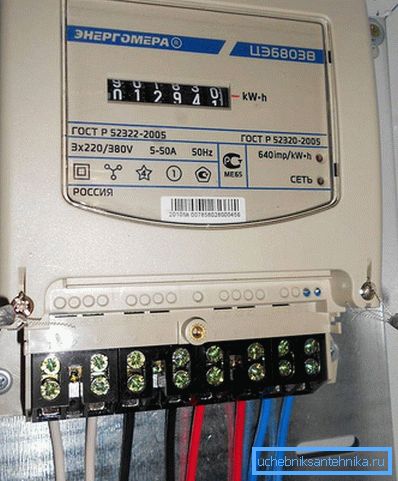

• Три-фаза. Също така могат да бъдат монтирани в някои жилищни апартаменти и къщи. Обикновено за тази цел се представя допълнително заявление, което обосновава необходимостта от допълнителна фаза. Той е незаменим, когато отоплението на цялата площ се извършва от електрически бойлер. Повечето от тях се намират в различни производствени съоръжения. От друга страна, тази версия има два подвида: трижилен и четирипроводни. Първите се прилагат, когато се планират само трифазни потребители. Вторият път на нула, което означава, че за правилното окабеляване и свързване може лесно да се използва на конвенционалните машини 220 V.

В зависимост от начина на свързване към централната мрежа има три вида трифазни измервателни уреди:

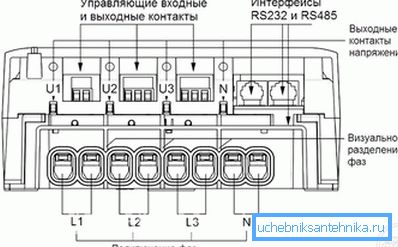

• Правопоточни. Не са монтирани допълнителни модули по пътя към машината. Проводниците се вкарват просто в клемите, в зависимост от етикета и планираното окабеляване. Продуктите от този вид се използват в случай на общия товар, който не може да надвишава 50 кВт и сила на тока от 100 А. Въпреки това, ако наличието на потребителите трифазни е минимална или да ги включите рядко, тогава е важно да се контролира фаза смяна. Ако индикаторът е повече от 20%, това може да доведе до повреда на един от проводниците. Последствията могат да бъдат авария или невъзможност за стартиране на трифазни устройства.

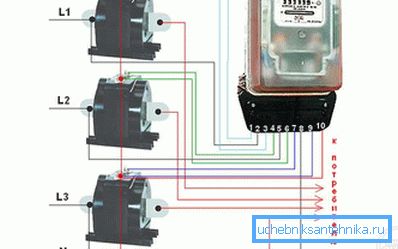

• Polukosvennye. При тези случаи, когато изчисленото променливо натоварване ще бъде в обхвата над 60 kW. Основната линия се подава към устройството чрез специални токови трансформатори. По време на преобразуването има определени загуби, затова при плащане на сметката е необходимо да се умножи показанието с коефициента, посочен върху преобразувателите. Има 4 различни входни вериги: десет тел, токов трансформатор в звезда, чрез тестов клемен блок с комбинирани токови и напреженови вериги.
• Индиректен. Най-често се използва за промишлени цели. Подобно на предишния изглед, те са свързани чрез напреженови трансформатори, но голямо напрежение - 6-10 kV, както и токови трансформатори. В същото време максималното допустимо натоварване се увеличава многократно. Това означава, че стартирането на двигателите на различни машини ще се случи без много трудности. Те имат свои два подвида. Първият от тях е предназначен за трансформатори със специфична стойност на коефициента на преобразуване. Втората е универсална и поддържа различни показатели.

Има решения, които имат по-тесен фокус и се прилагат в отделни региони, населени места или в зависимост от предварително договорени условия. Например, сред тях има:

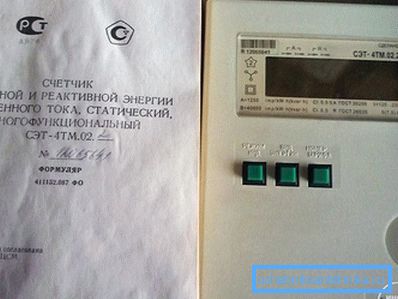

• Продукти, измерващи активна и реактивна енергия. Активната е енергията, която дойде на потребителя и беше напълно преобразувана и консумирана. Например, това се отнася за лампите с нажежаема жичка, електрически отоплителни уреди, камини, ютии и така нататък. D. В този случай силата на 2 кВт се счита, че устройството се използва до 2 кВт за период от време. Ситуацията е напълно различна от тези единици, в които има трансформатори, кондензатори и други компоненти. Същността на тяхната работа е, че в началото енергията, която се доставя, се съхранява частично и едва тогава става полезна работа. Например, за да стартирате двигателя, е необходимо да се запасите импулс кондензатор, който след това го предава на намотката. Това важи и за обикновените електрически инструменти за домакинството. Сондажът може да показва мощност от 1000 вата, но всъщност ще консумира 1700 вата. За да се определи точният брой обикновено показва коефициента?, Към който искате да се разделят на определен капацитет. То може да бъде в диапазона от 0,5 до 0,9. Колкото по-високо е, толкова по-малка е загубата на реактивна енергия. Броячи, които отчитат два вида потоци често се инсталира в промишлени обекти, където има голям брой високо енергетично оборудване. В този случай фирмата получава извлечение с две цифри. В някои случаи можете да компенсирате загубите с помощта на специален модул. За обикновения човек не се взема предвид консумацията на реактивна енергия.

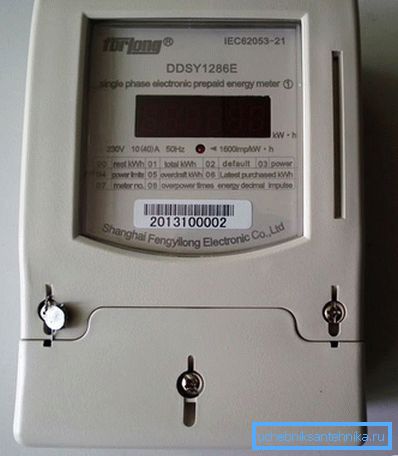

• С предплатени тарифи. Долната линия е, че има доставка на такова количество медии, за които е платено. За да могат данните да се предават на самия апарат, се използват пластмасови карти или iButtons. В този случай можете да платите, без да чакате или чакате. Недостатъкът на това решение е деактивирането дори на едно плащане в случай на забавяне.
• С максимално допустимо натоварване. В този случай самото устройство има вградена верига за управление на мощността или ограничител. В първия вариант, ако декларираната стойност е превишена, се изпраща сигнал към изключващото устройство, което се изключва. Във втория случай самото захранващо устройство прекъсва веригата. Инсталирането на такива продукти става все по-необходимо при разработването на индивидуален план. Това се дължи на желанието за рационализиране и уеднаквяване на потреблението в един сектор. В някои случаи това може да създаде проблем, например, ако искате освен газ да отоплявате помещението с електрически уреди. Тъй като това не е било осигурено, ще има постоянно изключване. Преди да инсталирате такъв монтаж, е необходимо да се съгласите с всички нюанси за максималния наличен капацитет.

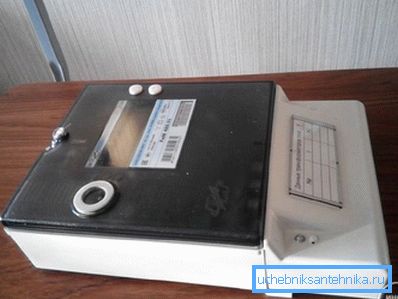

• С безжично предаване на данни или телеметрия. В този случай устройството може да има GSM безжичен модул или специален порт за четене. В първия случай индикаторите се изпращат към услугата дори и без да се активира контролерът. Във втория, не е нужно да пишете нищо, достатъчно е да направите четене със специално устройство. За крайния потребител това почти няма разлика, освен ако някой иска да заблуди брояча и може да бъде незабавно предаден сигнал за нарушението.

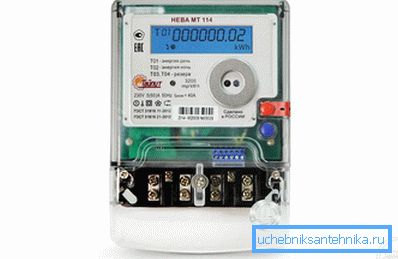

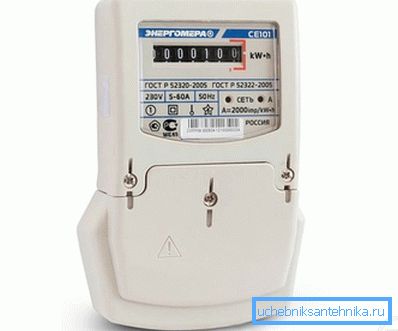

• Еднотарифни и многотарифни. Първите се използват във всеки апартамент. Но второто - това е много изгодно решение за тези, които могат да прехвърлят основния период на работа на устройства с висока мощност през нощта. Същността на идеята е следната: от 7 до 23 ч. Счетоводството е на една цена, а от 23 до друга. Понякога разликата е 2 или повече пъти. В някои страни, за да се насърчат жителите да инсталират такива устройства, електричеството се освобождава през нощта безплатно.
• С възможността да продава електроенергия. В известен смисъл, новост, но активно използван в стопанства, където има система за преобразуване на слънчевата енергия или термична към електрическа. Когато има активно използване на електроенергия в облачен ден, липсващата част се купува от доставчика. Но когато се произвежда твърде много, то се дава на мрежата и това се показва на свидетелството. При идеални условия можете да отидете до нула или дори плюс.

Измервателите обикновено са маркирани с определена маркировка. За да бъде по-лесно да се разбере, ние даваме описание на основните ценности. Например, буквата P означава, че тя е устройство за реактивна енергия, А е активно, О е еднофазно и Y е универсално. Числа 3, 4 - броят на проводниците във връзката. Допълнителни бонуси в устройството могат да бъдат фоновото осветление на дисплея, което ви позволява да приемате индикации в тъмните стаи. В други има вградена малка батерия, която ви позволява да показвате стойностите дори при липса на електричество.

Принцип на действие

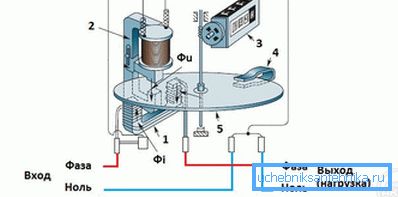

До определена точка, електромеханичните или индукционните устройства са максимално разпределени. Това са онези единици, в които има въртящ се диск. Принципът на функционирането му се основава на поведението на тялото в индукционното поле. Последното се дължи на наличието на две намотки. Единият от тях е свързан паралелно - намотка напрежение, а другата в серия - бобина на тока. От тях преминават магнитни пикапи, които минават през диска и го правят да се върти. Той, от своя страна, задвижва цилиндри с цифри, които представляват крайната стойност за потребление. Колкото е по-голямо натоварването, толкова по-силен е ефектът на смущението, толкова по-бързо се завърта плочата. За да се осъществят всички процеси по този начин, се изисква фазово отместване от 90 °.

Предимствата на такива устройства са:

• Висока надеждност. Дори и в случай на късо съединение, те могат да продължат да работят след премахването на всички последствия.
• Дълъг експлоатационен живот. Преброяването започва от 15 години и повече. Някои единици не са били заменени от 30 години или повече.
• Не е необходимо допълнително персонализиране. Необходимо е да направите правилното окабеляване.
• Ценовата категория е по-ниска от електронната.
• Адаптивност към мрежи с ниско качество.

Недостатъците са:

• Намаляване на точността при намаляване на потреблението. Това се дължи на намаляването на електромагнитното поле.
• Малък клас на точност. Тя не надвишава стойност от 2 единици.
• Неизправности при проследяване с внезапни промени в натоварващите токове.
• Простота на прилагане на схемата за намотване на електроенергия или спиране на задвижването.
• Висок коефициент на вътрешно потребление. Т.е. самият измервател може да засегне частично сумата в квитанцията за електроенергия.
• Необходимостта от два различни инструмента за изчисляване на активната и реактивната електрическа енергия.
• Относително големи размери.

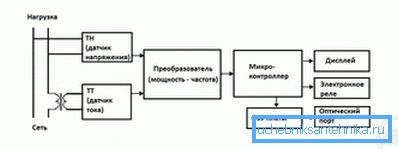

Принцип на действие электронного счетчика остался таким же, но немного изменились составляющие. Вместо обмоток применяются два датчика: напряжения и силы тока. После того как они получают сигнал, они передают его на преобразователь. Его задачей является изменение сигнала в цифровой и отправка его на микропроцессор. После анализа данные выводятся на встроенный дисплей или другой прибор.

Предимствата на това решение са:

• Компактни размери в сравнение с индукционните устройства.
• Липса на механични части, които са обект на максимално износване.
• Клас на висока точност.
• Възможност за използване на един продукт за изчисляване на енергията в различни посоки.
• Минималната грешка.
• Възможност за дистанционно изпращане на указания.
• Предимството при изчисляване на загубите в определена област.

Съществуват и някои недостатъци:

• Нестабилност при силни капки на мрежата и излагане на мълния.
• Напълно висока цена. Особено когато става дума за многотарифни устройства.
• Трудност при извършване на ремонтни работи.
• Чувствителност към внезапни промени в температурните условия.
• Сложността на определянето на елемент в чип, който е неуспешен.

В някои населени места оторизираните организации извършват подмяна на устройства. Това може да се случи както за сметка на потребителя, така и безплатно. Важно е да изясните този нюанс преди инсталирането.

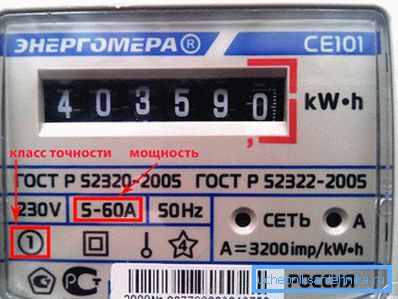

Клас на точност

Клас на точност говорит о погрешности прибора. Чем больше число, тем выше недочет. Обычно он идет в пользу потребителя. Поэтому в случае, когда есть свобода выбора, стараются остановиться на более выгодном решении. Всего в России и некоторых других странах выделяют такие величины:

• 5.0;
• 2.0;
• 1.0;
• 0.5;
• 0.2.

Често десетичната част може да отсъства. Също така в някои ситуации се добавя буквата S, тя сигнализира за материала, от който са направени намотките. Най-голямото отклонение обикновено е в индукционни агрегати, така че обитателите на къщите неохотно ги заменят с модерни електронни.

Някой все още се опитва да измами измервателния уред, да го спре или да се опита да развие показанията. Но най-често тези трикове не излизат без последствия. Винаги е лесно да проследявате изгорели контакти. Това заплашва значителна глоба.

Типове монтаж

В по-малък брой случаи инсталирането на измервателния уред е разрешено вътре в апартамента или у дома. По-често те се извършват на стълби или на предната стена на къщата. Това се прави, за да се усложни задачата на потребителя да направи каквито и да било промени. Има два основни начина за инсталиране:

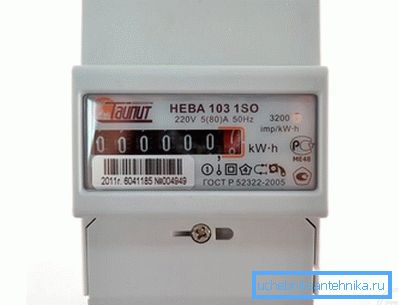

• на DIN шина;
• на специален щанд.

В първия случай възниква предимството на обединяване на самата единица и разпределителната платка. На гърба му има специален жлеб, който в размерите точно съответства на металната лента. Вторият вариант е използван и все още се използва в частни къщи и апартаменти. В този случай таблото е оборудвано с автоматично устройство или щепсели, за да се предпази от претоварване и късо съединение.

За да се гарантира, че инсталирането на улицата няма проблеми с влагата, се използва специална запечатана кутия. Обикновено тя е направена от пластмаса, която е устойчива на ултравиолетова радиация. Важно е прозорецът за гледане да е покрит със стъкло, а не с полимерен пластир. Във втория случай, с течение на времето става мътна и трябва да бъде елиминирана, за да се вземат показания. Отворите за количките също трябва да бъдат затворени със специални каучукови вложки. Размерите и параметрите на кутиите за еднофазни и трифазни решения се различават.

Уверете се, че печатът е на мястото си. В случай че е случайно повреден или прекъснат, той трябва незабавно да бъде уведомен за администратора. Ако не го направите навреме, ще бъде трудно да се освободите от малко възстановяване.

Изчисляване на общата мощност и ток

Извършването на такива изчисления е полезно не само за правилния избор на брояча, но и за закупуването на проводник с необходимото напречно сечение, което ще отстрани повредите за цялата система. За да осъществите това, трябва да направите:

• Вземете чист лист хартия.
• Посочете на него всички устройства, които ще се захранват от мрежата.
• До всеки от тях е необходимо да се пренапише консумацията на енергия.
• Накрая стойностите се сумират и общото число се извежда.

Но си струва да помним, че не всички от тях ще работят едновременно. Ето защо е необходимо да разопаковате какво ще бъде включено най-често. Обобщавайки консумацията им, ще бъде възможно да се определи дали машината с препоръчителната стойност на ампераж е достатъчна. Ако се установи, че това не е така, тогава се подаде съответна молба, с която се иска увеличение на прага.

Има мнение, че устройството трябва да купи максималната "свежест". Отчасти този съвет е оправдан. Но трябва да си спомним, че основното не е датата на пускане, а датата на последната проверка. За обозначаването му се прави съответна бележка в паспорта, както и върху печата.

След като прочетете статията, можете да се върнете към въпросите, които са в началото и да попълните липсващите интервали. Предвид всички съвети, които трябва да получите, за да изберете точно това, което ви подхожда лично.
