Как да инсталирате циркулационна помпа в системата

Собствениците на частни домове понякога имат проблеми с отоплението. Факт е, че в момента има два принципа за нейното инсталиране: гравитация и принуда. Първата работи поради естествена температурна разлика между захранването и обратния поток. Топлата вода има тенденция да измества студа, така че се движи в дадена посока без допълнително усилие. Вторият принцип се основава на принудително ускоряване на движението на охлаждащата течност посредством помпа.

Когато възникнат проблеми с гравитационна отоплителна система, хората започват да се чудят как тези проблеми могат да бъдат отстранени. Защо говорим за гравитационната система? Да, тъй като помпата вече е включена в принудителната отоплителна система. И ако радиаторите започнат да се затоплят зле, старата помпа трябва да бъде сменена с нова. Ще разберем как да инсталираме циркулационна помпа в отоплителната система.

Защо трябва да инсталирам

Един от основните проблеми при експлоатацията на гравитационна отоплителна система е слабото нагряване на последната върху клон на радиатори или слабата циркулация на охлаждащата течност по нея и в резултат на това слабо нагряване на всички радиатори, включени в системата. Монтирането на циркулационна помпа в топлинната мрежа може да коригира ситуацията. Скоростта на движение на водата се увеличава, циркулацията се подобрява и започва да затопля по-добре не само батериите с голям диапазон.

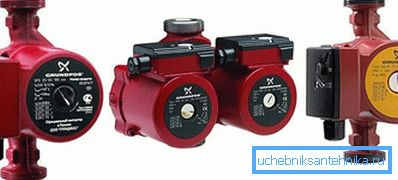

Избиране на помпа

Тъй като циркулационната помпа трябва ефективно да прокара системата за охлаждане на водата, нейната мощност не бива да се подценява или да се надценява. То трябва да бъде оптимално. Има много конкретни критерии за изчисляването му. Това зависи от капацитета на отоплителното тяло, обема и степента на топлинната мрежа, потока на охлаждащата течност. Всички необходими изчислителни данни могат да бъдат получени от документацията за инструментите и радиаторите, а обемът на водата в тръбите се изчислява с помощта на математически формули (обем на цилиндрите). Дебитът на отоплителната среда е равен на капацитета на котела. Например, капацитетът на отоплителната инсталация е 30 kW, което означава, че консумацията е една и съща, само в l / минута. За да изтласкате охлаждащата течност през 10-метров тръбопровод, главата на помпата ще се нуждае от налягане от 0,5 атм.

Когато се определя капацитета на помпата, е необходимо да изберете производителя. На текущия пазар основните производители са Китай, Германия, Полша. Те се различават по своето качество. Най-надеждните и издръжливи са немски, а Китай и Полша ще продължат от една до три години. Но цените варират значително: немската помпа струва много повече.

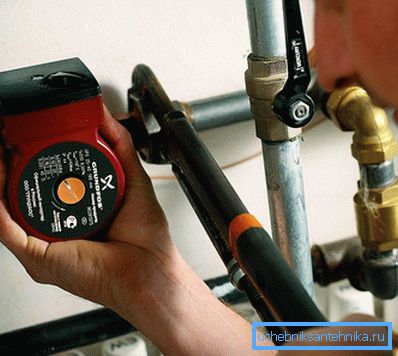

монтаж

Естествено, въпросът за инсталирането на циркулационна помпа в системата по такъв начин, че нейната работа носи максималната полза, е значителна. С достатъчен опит, притежаващ инструменти и разбиране за извършената работа, можете да направите всичко сами. Първо, определете местоположението на инсталацията. Тук всеки специалист има своя собствена ясна позиция.

Някои смятат, че помпата трябва да стои след котела на захранването, а други - пред котела при завръщането. Това е само част от истината. От гледна точка на физиката на протичащите процеси е възможно да се монтира помпата както на захранването, така и на връщането - без разлика, но само при принудително нагряване. Ако собствениците искат да хеджират и оставят гравитационната отоплителна система като алтернатива на принудителната по време на прекъсването на светлината, тогава циркулационната помпа се поставя само на захранването.

Когато инсталирате помпата, трябва да знаете как да го свържете правилно. За да направите това, трябва да спазвате определени правила:

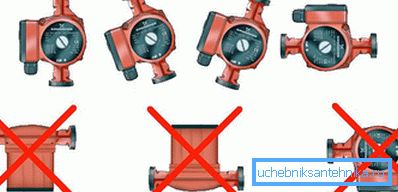

1. Тъй като повечето битови циркулационни помпи работят само когато отоплителната система е запълнена с вода (те просто изгарят без вода), те трябва да бъдат инсталирани хоризонтално или вертикално, като се спазва посоката на движение на водата (обозначена със стрелката на корпуса), роторът трябва да бъде поставен хоризонтално. Ако помпата е позиционирана по различен начин, водата може да бъде наводнена с вода или в нея да има недостатъчна вода и уредът да гори.

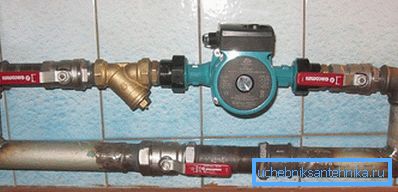

2. За удобство при обслужването на устройството, пред него и зад него се монтират клапани, а помпата се монтира на разглобяеми връзки. Ако е необходимо, той може да бъде свален без да се източва водата от отоплителната система. Преди помпата, след вентила, е инсталиран груб филтър за отлагане на скалата, пясък и други неразтворими отломки (особено важно, ако радиаторите са стари и тръбите са изработени от метал). Необходимо е също така да донесете електричество в мястото за монтаж на помпата.
3. Ако циркулационната помпа е инсталирана при поддържане на гравитационна отоплителна система, тя трябва да бъде монтирана на байпас линия. Схемата е, както следва: Байпас тръба е заварена към предната тръба за доставка с диаметър, по-малък от основната тръба. Между точките за потупване на байпаса се монтира или клапан или клапан за работата на гравитационното отопление (байпас). При наличие на електричество вентилът на главния тръбопровод затваря клапана, помпата се отваря, помпата се включва и системата се задейства. Когато захранването е изключено, клапаните на помпата са затворени и отворени на права тръба, а системата работи с гравитация. Ако клапанът е монтиран, гравитационният поток се прехвърля автоматично.
4. Преди да започнете инсталирането на помпата, е необходимо охлаждането да се охлади и източи. Нивото на оттичане зависи от местоположението на помпата.
5. Първото стартиране: запълнете системата с вода, развийте няколко пъти външната гайка на ротора и отвертката, за да завъртите вала, за да избегнете залепването й, завъртете гайката и включете помпата.

Както виждате, работата по инсталирането на циркулационна помпа в отоплителната система не е толкова сложна (на пръв поглед), но неопитен човек, дори с подробни инструкции за монтаж, може да направи значителни грешки. По-добре е да поверите тези работи на специалист, особено тъй като цената на такова подобрение в качеството на вашата отоплителна система е много по-евтина от пълната му промяна с подмяната на тръби и радиатори, дори ако плащате не само за материали и оборудване, но и за работа.

Видео

Това видео показва как да монтирате система с циркулационна помпа за отопление:

Това видео е за инсталиране на циркулационна помпа в отоплителна система:
