Как да инсталирате двутръбна отоплителна система

Най-често използваната отоплителна система е водата. С негова помощ повече от 67% от всички сгради в нашата страна се отопляват. Той има няколко сорта, сред които най-популярната е двулицевата. Днес ние си поставихме задачата да разкажем какво е по-подробно двутръбната отоплителна система с естествена циркулация и механична, така че да получите колкото е възможно повече знания за нея.

На какъв принцип се основава работата?

В този случай няма да има изненади, системата е затворена верига, през която отопляемият охладител циркулира от нагревателя към радиаторите. Същият принцип се наблюдава и при всички други проекти, при които водата се използва за отопление.

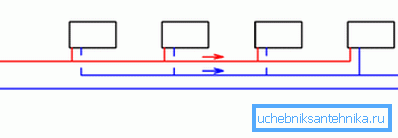

Единствената разлика е използването на два клона на тръбопровода едновременно:

• първият - транспортира и разпределя горещия топлоносител;
• вторая - отводит остывшую жидкость от радиаторов отопления и возвращает ее в котел.

облага

Алтернативен вариант е по-евтиният и опростен еднотръбен дизайн, но поради очевидните предимства на двутръбния дизайн той губи популярност. Да ги разгледаме по-подробно:

От недостатъците обикновено се отбелязва двойна дължина на тръбопровода, което увеличава финансовите разходи в сравнение с опцията с една тръба. Въпреки че в този случай не може да се счита за отрицателен имот, тъй като тръбите са с малък диаметър, размерите на крепежни елементи, клапани, фуги и фитинги също са малки.

Всъщност общите разходи няма да бъдат много по-големи от разходите за еднотръбна отоплителна система. В същото време ще получите много повече ползи.

видове

Отоплителните системи се разделят главно на отворени и затворени системи.

Основният критерий за това разделяне е типът на разширителния резервоар, използван при проектирането.

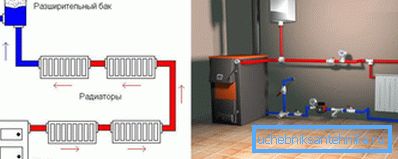

1. В отворена версия се поставя в горната част на веригата, откъдето охладителят може свободно да се изпари. В този случай вътрешното налягане на системата ще бъде относително ниско.

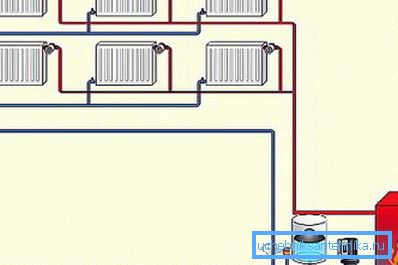

1. Затворената стандартна двутръбна версия е снабдена с мембранен разширителен резервоар, позволяващ течността да циркулира през веригата при принудително налягане. Тъй като няма изпаряване, това позволява използването на по-практични решения под формата на топлоносител освен вода, на базата на гликоли. Затворените системи се считат за най-сигурните и щадящи околната среда.

В зависимост от местоположението на тръбопроводите, които свързват всички елементи на конструкцията, можем да различим:

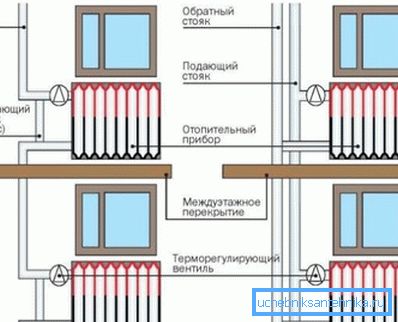

1. Вертикална двутръбна отоплителна система, когато батериите са свързани към вертикална тръба. Применяют ее в многоэтажных домах, давая возможность присоединять к нему каждый этаж отдельно. Основное преимущество конструкции - отсутствие воздушных пробок при ее использовании. Цена обустройства будет выше других вариантов.

1. Хоризонтална 2-тръбна отоплителна система обикновено се използва в едноетажни сгради с голяма площ, Свържете отоплителните уреди с хоризонтален тръбопровод. Изхвърлянето на натрупания въздух се освобождава с помощта на майевския кран.

Съвет: В този случай стърганите трябва да се разполагат по-добре на стълбището или в коридора.

уговорка

Използват се два основни дизайна:

1. Долната, когато тръбопроводът, излизащ от котела, е положен в долната част на конструкцията, например в подземното пространство, подът или в основата, Връщането е дори по-ниско и за да се постигне нормална циркулация на отоплителната среда, котелът е поставен надолу, така че всички отоплителни батерии да са поставени над него.

Съвет: Уверете се, че сте включили въздушната линия във веригата, като я поставите на върха. С негова помощ излишният въздух ще бъде премахнат от мрежата.

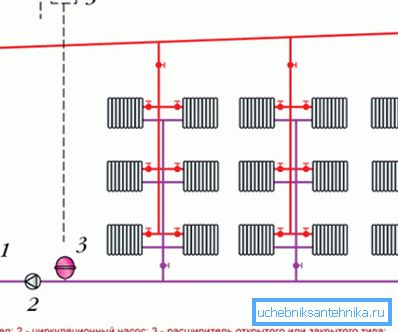

1. Горната, когато линията за разпространение минава по протежение на горната част на конструкцията, а разширителният резервоар е монтиран в най-високата точка на веригата. Обикновено тръбопроводът преминава през затоплена тава, което е неприемливо за сгради с плосък покрив.

Съвет: За хоризонтални и вертикални отоплителни системи могат да се използват две опции за окабеляване.

Хидравлично изчисление

Его обязательно нужно делать перед началом работ по установке отопительных конструкций, так как для каждого сооружения он будет индивидуальным. Хидравлично изчисление горизонтальной двухтрубной системы отопления, а также вертикальной проводиться обычно по уже предварительно выполненной «черновой» схеме, куда включены все элементы.

По време на изчисленията се избира най-зареденият пръстен на тръбопровода, който трябва да се разглежда като изчислен обект и да се разделя на условни зони.

В резултат на това собственикът на жилища ще получи:

• големината на възможните загуби на налягане в схемата;
• най-оптималният диаметър на тръбопроводите;
• необходими за отопление площ на радиатори, от които можете да получите броя на отоплителните уреди.

Хидравлично изчисление двухтрубной горизонтальной системы отопления проводится с помощью несколько методик.

По-долу ще опишем най-често срещаните:

1. Изчисленията се извършват, като се вземат предвид характеристиките на съпротивлението и стойностите на проводимостта. Благодарение на това е възможно да се получат реални данни за температурата на всеки елемент на отоплителния кръг и точния поток на водата.

1. Изчисленията се основават на специфичната загуба на налягане. Резултатът е ясна физическа картина на процеса, която демонстрира истинското разпределение на съпротивленията.

Хидравлично изчисление двухтрубной системы отопления в итоге позволяет узнать точные параметры температуры, а также расхода теплоносителя на любом участке контура. Это будет являться основой организации плана отопления здания.

Монтаж

Инсталирайте двутръбната отоплителна система след изчисленията, изчертайте точната верига на веригата и закупете необходимото оборудване.

По-долу ще научите за процедурата за нейното провеждане:

1. Монтирайте котела. Най-добрият вариант е малка отделна стая, в която има подходяща вентилация, която ще премахне продуктите от горенето. Подът и стените се препоръчват да бъдат облицовани със специално оформени огнеупорни материали. Поставете котела далеч от стените, с удобен подход към поддръжката.

1. Закрепете циркулационната помпа към тръбопровода и разпределителния колектор, ако са предвидени в плана.

1. Тръбопровод от котела до радиаторите. В стените се правят малки дупки, които след това се циментират с циментов разтвор. Връзките зависят от състава на тръбния материал.

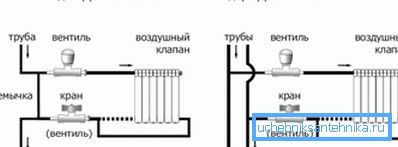

1. Свържете радиаторите. Отоплителният кръг на всяка акумулаторна батерия трябва да се състои от две тръби - горната с гореща, а долната - с охлаждащата охладителна течност. Инсталирайте радиаторите със собствените си ръце под прозорците, като използвате специални скоби.

Оптимално разстояние от:

• радиатори - 100 мм;
• пола – около 120 мм;
• стен – 20-50 мм.

Монтирайте регулиращия и заключващ хардуер на входа и изхода. Топлинните сензори ще ви помогнат лесно да инсталирате комфортна температура в стаята.

1. Извършете системна проверка, след като приключите всички работи.

заключение

От тази статия научихте какво е хоризонтална двутръбна отоплителна система, както и вертикална, която днес се използва широко за създаване на комфортна температура в жилищни и промишлени сгради. Благодарение на безспорните си предимства, той стана много привлекателен за потребителите.

Повече от 2/3 домакинства и предприятия го са избрали за отопление. При планирането е необходимо да се извърши компетентно хидравлично изчисление.

Видеоклипът в статията ще ви помогне да намерите допълнителна информация по тази тема.
