Как да инсталираме термостат за отопление: автоматизираме

Эта статья - о методах автоматической регулировки электроотопления. Нам предстоит познакомиться с типами предлагаемых современным рынком терморегуляторов и узнать, как их правильно подключать к нагрузке и где размещать термодатчик. Итак, приступим.

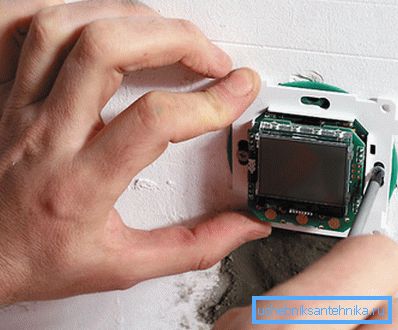

Инсталирайте термостата.

Защо това е необходимо

Основният мотив е съвсем разбираем: спестяване на електроенергия. Това е най-скъпият източник на топлинна енергия; електрическите нагреватели се използват само там, където няма възможност за използване на основния газ, пелети, въглища или дърво.

Източник на топлина Цената на киловатчаса топлинна енергия, рубли
Гръбначен газ 0,щ
дърва за горене 1,1
въглища 1,ли
Дървесни пелети 1,ч
Втечнен газ (гащеризон) 1,8
Втечнен газ (цилиндри) 2,8
Дизелово гориво ли,2
електрическа енергия з,ш

Въпреки това: използването на нощни тарифи може да намали разходите за отопление на ток с 20-30%.

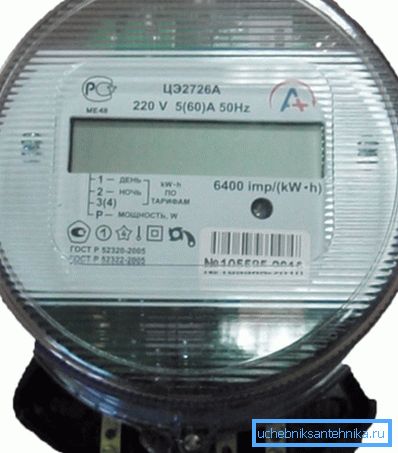

Двутарифен електромер.

Освен спасяването, не забравяйте и за удобството при използване на електрическо отопление. Когато той работи постоянно в топли дни, жителите на една къща или апартамент ще страдат от топлина или (с отворени прозорци) течения. Ръчната настройка по очевидни причини ще има значителна инерция: стимулът да се намали степента на нагряване се случва едва след като температурата се отклонява от удобния на 4-5 градуса.

Термостатното реле позволява поддържането на оптимална температура в помещението с точност до 1-2 градуса.

Избор на термостат

Всички термостати за отопление могат да бъдат разделени на три основни категории.

Електромеханична

Строго говоря, словом "реле" можно назвать только этот тип регуляторов: для управления питанием действительно используется электромеханический прибор, физически размыкающий контакты. Список функций электромеханических термореле минимален.

Те са в състояние да:

  1. Включете и изключете захранването, За тази цел обикновено се използва отделен механичен превключвател.
  2. Задайте температурата с помощта на колело със стойности върху него или в кутията. Типичный диапазон температур - от +5 до +40. Понятно, что чем выше температура, тем больше расход тепла.

Нека изясним: консумацията на енергия за поддържане на температурата се определя, разбира се, не от нейната абсолютна стойност, а от делта на температурите с улицата. Цената за поддържане на + 30С в къщата при +15 на улицата и +5 с улица -10 ще бъде една и съща.

  1. Автоматично поддържа зададената температура, ръководена от показанията на дистанционното термодвойка.

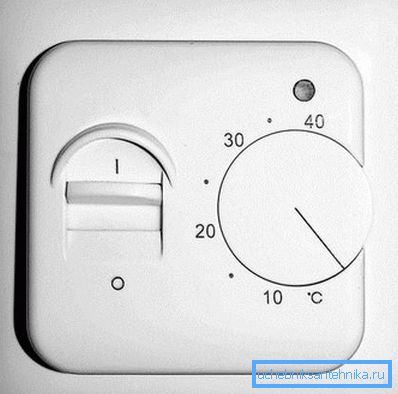

Електромеханичен термостат.

цифров

Функционалността на цифровите температурни регулатори е идентична на предишния тип.

Има само три разлики:

  1. Вместо да се използват фигурите в ръководството, се използва екран с течни кристали.
  2. Изключването на отоплението не се дължи на непрекъснато щракване на реле, а на безшумно работещ транзисторен монтаж.
  3. За да настроите работната температура, използвайте цифровия бутон за управление.

Има мнение, че цифровите терморегулатори са по-точни от механичните. Това е само отчасти вярно: благодарение на цифровия дисплей е по-лесно да зададете желаната температура. Въпреки това степента, до която то е точно поддържана, зависи от калибрирането на инструмента за даден температурен датчик и не е свързано с типа на регулатора.

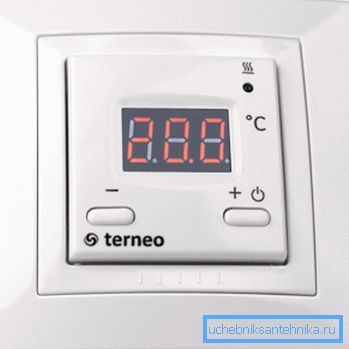

Устройството с цифрова индикация и управление на транзистора.

програмируем

За цифрово приспособяване се добавя още една функция: възможността за задаване на дневния и седмичния график. Например през уикендите в дома ви може да се поддържа + 20C през деня и +16 през нощта; В работно време един празен апартамент ще бъде затоплен до + 8С.

Изглежда, че изборът е очевиден: програмируемият контролер е очевидно по-изгоден от другите термични релета. Заслужава си обаче да се разгледат разходите за самите устройства:

Тип Ценови диапазон, рубли
Електромеханична 800-1300
цифров 1200 - 1600
програмируем 3500 - 6000

Ако в суров климат по-икономичното устройство ще се изплати сравнително бързо, то при месечно потребление на топлинна енергия от електрическо отопление на няколкостотин киловатчаса периодът на изплащане ще нарасне до десет или две години.

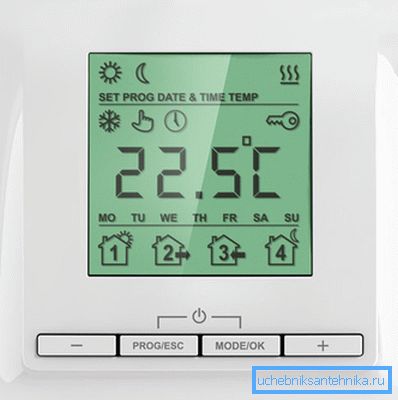

Програмируем термостат.

Съвместими устройства

Какви източници на топлина могат да бъдат свързани към термостатите? По принцип, за всички директни нагревателни устройства без собствени цифрови контролери. Не всички електронни управляващи вериги отговарят правилно на постоянни прекъсвания на електрозахранването от външен термостат.

В списъка:

  • Кабелни и филмови топло подове. Това е най-икономичният вид електрическо отопление: поради оптималното разпределение на температурите в обема на отопляемото помещение може да се намалят разходите в сравнение с конвективното отопление с 30-50%.
  • Нагреватели.
  • Маслени радиатори.
  • Регистри с вградени нагревателни елементи.

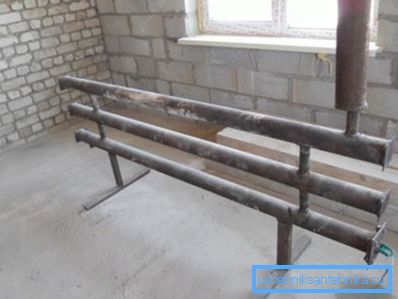

В снимката - самостоятелен регистър с вграден тръбен нагревател.

Ограничивающий фактор только один - потребляемая прибором электрическая мощность. Типичное термореле имеет ограничение в 3600 ватт, что соответствует площади небольшой комнаты. При большем потреблении используется несколько независимых нагревательных электроприборов, каждый из которых снабжается собственным терморегулятором.

Монтаж

Всички продаващи термостати предполагат скрита инсталация в монтажната кутия. В бетонна или тухлена стена отворът под него се избира от корона с размери 65 мм; Кутията е пълна с цимент или мазилка. С гипсокартон се използват специални кутии, които затягат листа от двете страни.

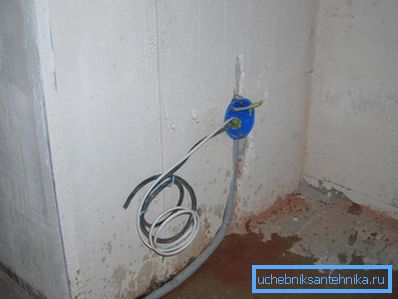

Кутия в измазана тухлена стена.

Възможно ли е монтирането на термостата да е отворено?

Да, но с няколко резерви.

  1. Ще ви е необходима специална кутия за адаптер, която се завинтва към стената с обикновени винтове.
  2. Захранващите жици и термичният датчик трябва да бъдат по-добре поставени в кабелния канал.

Важен момент: в сгради от горими материали пожарната инструкция дава указания за монтаж на високоволтови кабели в стоманени тръби.

Стандартная высота установки терморегулятора - та же, что и для выключателей, 90 см от уровня пола.

връзка

Не е трудно да свържете регулатора със собствените си ръце - достатъчно е само да проучите внимателно маркирането на изводите.

Най-простата схема е свързването на отоплителното устройство.

При необходимости к одной паре выводов могут быть параллельно подключены два нагревательных элемента - лишь бы их суммарная мощность не превышала возможностей термореле.

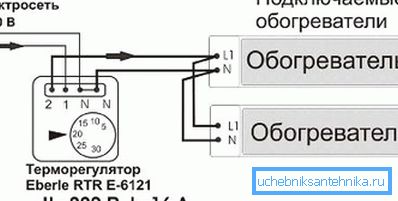

Паралелно свързване на нагревателите.

Термодатчик

Къде се монтира термичният сензор?

Това зависи, на първо място, от вида на нагревателния елемент.

  1. В случай на кабел, топъл под, той се полага в замазката в PVC тръбата, която позволява смяната на датчика, когато той не успее.
  2. При топъл под, филмът се поставя в подложката под филма. Тъй като самият сензор и проводникът за връзката му обикновено имат доста впечатляващо напречно сечение, те ще трябва да изберат жлеб за тях.
  3. С разнообразными высокотемпературными нагревательными элементами - конвекторами, регистрами с нагревом и т.д. - датчик устанавливается на стене и маскируется молдингом, полкой или любым другим способом.

Разбира се, когато избирате място за термодвойка, не забравяйте за здравия разум.

  • Декоративното покритие не трябва да пречи на свободното движение на въздуха в близост до температурния сензор.
  • Той се намира извън пряка слънчева светлина и течения.
  • Не инсталирайте сензора в горещия въздух от нагревателя. В този случай показанията му ще са далеч от средната стайна температура.
  • По-добре е височината на поставяне на датчика от пода да е в диапазона 90-120 см. Тогава неговите показания ще съответстват на вашето субективно възприятие: +20 на нивото на пода може да доведе до +28 на висотата на човешкия растеж.

Между другото: много програмируеми термостати се доставят със собствени температурни сензори.

Заключение

Надяваме се препоръките, предложени на вниманието на читателя, да му се окажат полезни при инсталирането на собственото си електрическо отопление. Както обикновено, приложеното видео съдържа допълнителни тематични материали. Успех!
