Изчисляване на разширителния резервоар за отопление: прости

Эта статья - о том, как рассчитать расширительный бак для отопления в вашем частном доме. Мы приведем необходимые для подсчетов формулы и некоторые дополнительные данные, которые могут понадобиться читателю. Итак, в путь.

Танк устройство

Прежде, чем мы приступим к вычислениям, стоит понять одну тонкость. Полный объем расширительного бачка и расширение теплоносителя - это два значения, которые взаимосвязаны, но вовсе не равны друг другу.

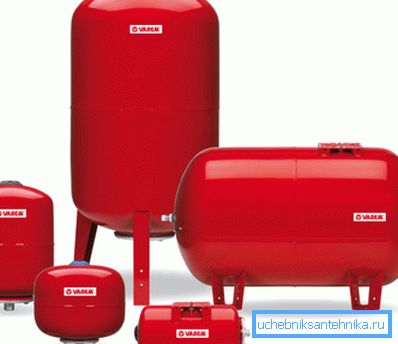

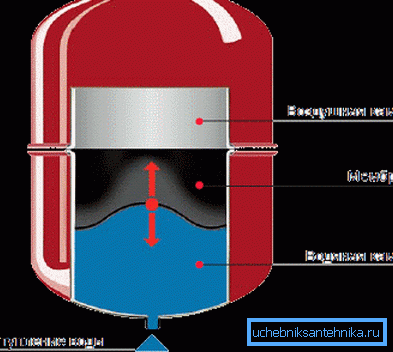

Това произтича директно от схемата на работа на устройството, която проучваме:

• Капацитетът му е разделен на две части от еластична гумена мембрана, Една част от резервоара е предназначена за пълнене с охлаждаща течност, втората част е запълнена с въздух с известно свръхналягане.
• Частта от контейнера, предназначена за топлоносителя, е снабдена с разклонителна тръба за свързване към веригата, Въздушната камера от своя страна е снабдена с вентил, който позволява освобождаването или увеличаването на налягането чрез ръчна или електрическа помпа.

Важно: при стартиране на нагряването в камерата на разширителния резервоар се създава свръхналягане, равно на хидростатичното налягане. Просто казано, с височината на горната точка на контура над нивото на монтиране на резервоара от пет метра се регулира до налягане от 0,5 kgf / cm2 (налягането от 1 kgf / cm2 съответства на главата от 10 метра).

По този начин, зададеният от производителя обем трябва да съдържа и вода, изместена чрез термично разширение, и въздух, който, когато излишното налягане падне, ще го изтласка обратно в кръга.

Схеми за изчисление

прост

Простейшая формула такова: расширительный бачок берется равным 10% от общего количества теплоносителя. Если заполнение контура требует 600 литров воды, вам необходимо 60-литровое изделие; если вы заливаете в отопление 800 литров - 80 и так далее.

Как все простые схемы, эта имеет большую погрешность. Цена ошибки в большую сторону - небольшая переплата за избыточные размеры, а вот при занижении результата относительно необходимого мы получим постоянное срабатывание предохранительного клапана.

Как да направите по-точно изчисление от себе си?

точен

По-точно, стойността, от която се нуждаем, се изчислява по формулата V = (Vt x E) / D, в която:

• V - искомая величина.
• Vt - общий объем отопления - радиаторов, труб, котла и т.д.
• E - коэффициент расширения теплоносителя.
• D - коэффициент эффективности мембранного расширительного бачка.

За да продължим, очевидно ни липсват няколко референтни стойности.

Обем на охлаждащата течност в системата

Как мога да разбера пълния капацитет на вашата отоплителна система?

• Напълнете го с вода и напълно изцедете в измервателен съд.
• Отбелязвайки промените в отчитането на водомера, когато системата е запълнена от веригата HRC.
• Сложив емкости всех отопительных приборов (данные можно найти в документации к ним) и всех трубопроводов (для каждого диаметра они рассчитываются по формуле V=Pi*R^2*H, где Pi = 3,1415, R - половина внутреннего диаметра трубы, а H - ее длина).

• Накрая, капацитетът на балансираната отоплителна система може да бъде оценен приблизително на 15 литра на киловат от топлинната мощност на котела. По този начин един 24 kW котел обикновено е свързан към верига, напълнена с 24 × 15 = 360 литра вода.

Коефициент на разширение

В по-голямата част от случаите обикновена вода се използва като охладител. Тук е коефициентът на нейното разширение при различни температури при нагряване от начална стойност + 10 ° С.

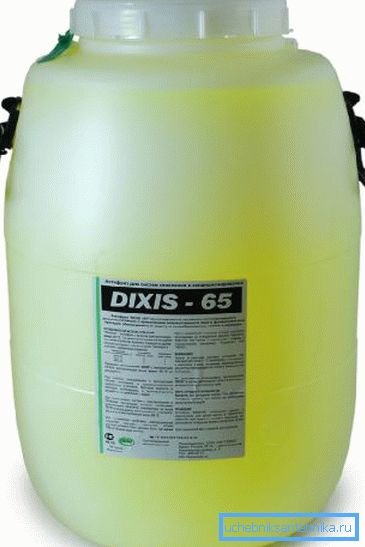

Обратите внимание: добавка антифризов - этилен или пропиленгликоля увеличивает тепловое расширение, но не так чтобы значительно. Так, при дельте температур в 100 градусов и содержании гликоля в теплоносителе, равном 30%, расширение увеличится лишь на 0,45%.

Коефициент на ефективност на резервоара

Инструкцията за изчисляване на стойността на ефективността на резервоара също е доста проста.

Здесь используется формула вида D = (PV - PS) / (PV + 1). В ней:

• D - искомый коэффициент;
• Pv - максимальное рабочее давление (то, на которое выставлено срабатывание предохранительного клапана).
• Ps - давление зарядки бака. Оно, как мы выяснили ранее, соответствует гидростатическому напору в контуре отопления.

Пример за изчисление

Нека направим изчисление за по-точна информация за схемите за следните условия:

• Трябва да загряваме една двуетажна къща, която е най-горната точка на отоплителната система, в която се издига над 5 метра над експанзионния резервоар.
• Общата площ на къщата със стандартна изолация е 240 метра. Да изчислим необходимостта от топлинна мощност на котела според най-простата формула: 240/10 = 24 kW.
• Максималното нагряване на водата, използвана като охлаждаща течност, вземаме равно на 80 градуса.

Така че:

1. Стандартното максимално работно налягане за автономните системи е 2,5 kgf / cm2.
2. 5 метра от височината на контура ни дават хидростатично налягане от 0,5 kgf / cm2.
3. Коефициент на ефективност на резервоара будет равным (2,5 - 0,5) / (2,5 + 1) = 0,57.

1. Коефициент на разширение при нагреве на 80 градусов можно принять равным 0,036 (согласно таблице он равен ли,58%).
2. Общият обем на веригата, изчислен от мощността на котела, ще бъде приет като 24 x 15 = 360 литра.

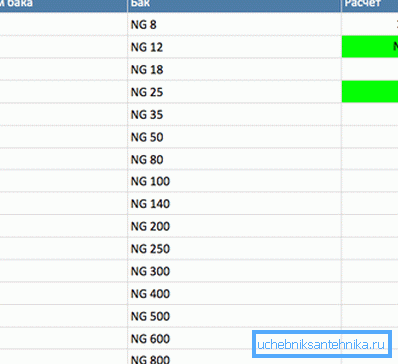

3. Итак, минимальный объем бачка равен (360 х 0,036) / 0,57 = 22,7 литра (с округлением до ближайшего стандартного значения - 24-25 литров).

Как легко заметить, более сложная схема вычисления в данном случае помогла нам сэкономить относительно более простой 11 - 12 литров емкости.

Заключение

Тратить ли время на точный подсчет или воспользоваться простой схемой - читателю предстоит решить самостоятельно. Как всегда, прикрепленное видео предложит его вниманию дополнительную тематическую информацию.

Успех!
