Изчисляване на отоплителните уреди: прости вериги

Как да се изчислят параметрите на нагревателя за стая с известни характеристики? В тази статия трябва да се запознаем с няколко прости схеми, които гарантират приемлива точност на резултатите. Няма да се изкачим в джунглата: всички изчисления могат да се извършват сами с човек, далеч от топлинната техника. Така че, по някакъв начин.

Какво мислим

Нека да разчупим голям проблем на малки стъпки.

Нуждаем се от:

1. Научете се да оцените нуждата от пространство в топлината.

Забележка: По-добре е да имате във вашия арсенал изчислителни схеми за двете къщи с нормализирана устойчивост на топлопренос, както и за сгради със значително по-добро или по-лошо качество на изолация.

1. Научете как да преизчислявате топлинния изход на нагревателя в броя на секциите на радиатора.
2. За да разберете как може да се изчисли мощността на устройствата, които не се състоят от стандартни раздели.

В този ред и продължете.

Топлинна мощност

Ето два начина да го оцените.

За стандартизирано термично съпротивление

У зданий, соответствующих требованиям СНиП 23-02-2003 "Тепловая защита зданий", потребность в тепле можно рассчитать по следующей схеме:

• Базовата стойност е равна на 40 вата на кубичен метър отопляема стая или апартамент.
• То се умножава по фактор, който зависи от местоположението на стаята.

• На каждое окно стандартного размера добавляется 100 ватт тепла, на ведущую на улицу дверь - 200.
• Въвежда се регионален коефициент.

Нека изчислим необходимостта от отопление за стая с размери 4 * 5 * 3 метра в град Комсомолск-на-Амур в Хабъровска територия.

Комната - угловая, с двумя окнами.

1. 40 вата на куб дават 40 * 4 * 5 * 3 = 2400 вата.
2. Тъй като стаята е ъглова, използваме коефициент 1,2. 2400 * 1.2 = 2880.
3. Два прозореца ще влошат ситуацията. 2880+ (2 * 100) = 3080 вата.
4. Климатическая зона внесет свои коррективы. 3080*1,ш=4928 Вт.

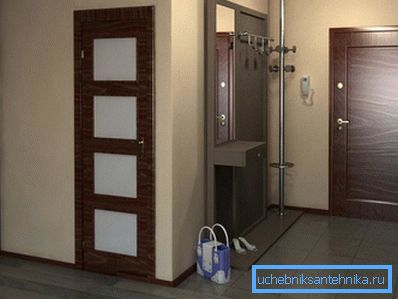

Nuance: ако в апартамента има помещения без отоплителни уреди, обемът им също трябва да се вземе предвид при изчисленията. Така че ако коридор с размери 4 * 1 * 3 метра прилегне към стаята ни, топлообменът трябва да бъде изчислен за (4 * 5 * 3) + (4 * 1 * 3) = 72 м3 от отопляемото помещение.

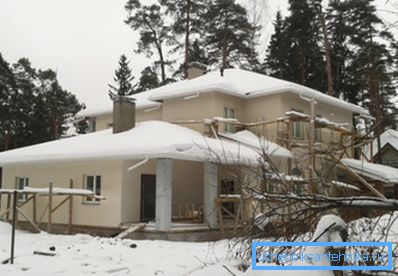

За нестандартна изолация

Ако качеството на изолацията е значително по-добро или по-лошо от препоръчителната SNiP, се използва формулата Q = V * Dt * K / 860, за да се изчисли търсенето на топлина, при което:

• Q - заветная мощность в киловаттах.
• V - объем помещения в кубометрах.
• Dt - максимальная разница температур между внутренним и уличным воздухом.
• К - коэффициент утепления. Его значение можно примерно оценить, ориентируясь по следующей таблице:

Параметърът Dt обикновено се приема равен на разликата между препоръчителните SNiP стойности на вътрешната температура и средния минимум на най-студения месец през последните няколко години. Ориентиране на абсолютния минимум ще бъде някакво сортиране: ако, да речем, в Крим, и се случва -25, а след това само веднъж на няколко години в рамките на един до два дни.

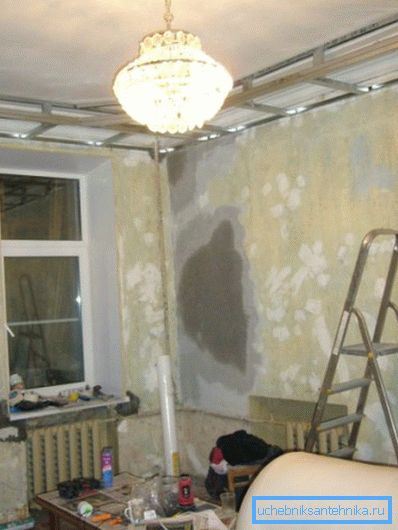

Да изчислим топлинната мощност на същата стая в Комсомолск-на-Амур, като посочим, че прозорците в нея са оборудвани с прозорци с двоен стъклопакет, а дебелината на тухлените стени е 60 сантиметра.

1. Обемът на помещението е 4 * 5 * 3 = 60 m3.
2. Минималната стайна температура, определена от SNiP за ъглова стая в дадена климатична зона, е + 22 ° C.
3. Средний минимум января - -30,8 С.
4. фактор утепления возьмем равным 0,8.

Расчет приборов отопления для нашей комнаты будет иметь вид Q=60*(22 - -30,8)*0,8/860=2,94 КВт. Как легко заметить, разброс с первым результатом достаточно велик.

устройства

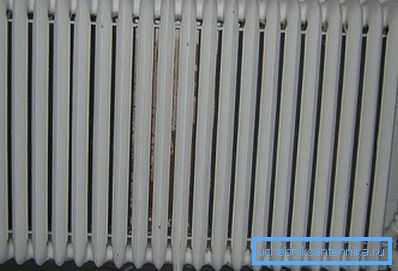

Инструкцията за избор на плоча, тръбен радиатор или отоплителен конвектор е изключително проста: достатъчно е да проучите документацията за инструмента. Производителите винаги показват топлинната мощност за стандартна делта на температурата между охлаждащата течност и въздуха при 70 градуса.

Забележка: Намаляването на делта на температурите наполовина (да речем, при +20 в стаята и температурата на батерията при +55 ° C) неизбежно ще доведе до двойна мощност.

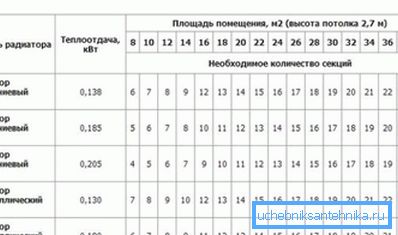

В придружаващите документи и на уеб сайта на производителя обикновено е възможно да се намерят стойностите на топлинния поток за отделните секции на сектора.

При липса на документация можете да се съсредоточите върху следните средни стойности:

• Чугунная секция - 160 ватт.
• Биметаллическая секция - 180 ватт.
• Алюминиевая секция - 200 ватт.

По този начин, за да се получи топлинна мощност от 2940 вата, е достатъчна 2940/180 = 17 (със закръгляване към голямата страна) на биметалните участъци.

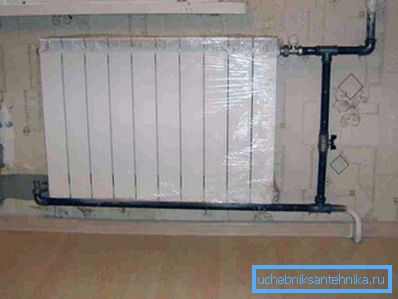

Полезно: радиаторите с тази дължина трябва да са свързани диагонално или отдолу надолу. В противен случай цялата охлаждаща течност ще циркулира само през първите секции.

Специален случай

Ниската цена прави употребата на стоманена тръба много атрактивна. Въпреки това за самостоятелно изработени структури техническата документация обикновено липсва.

Как да се уредим в този случай?

1. Теплоотдача одной горизонтальной трубы в ваттах рассчитывается как Q=3,1415*Dн*L*11,ш3*Dt. В ней Dн - наружный диаметр трубы (в метрах); L - ее длина в метрах, Dt - дельта температур между воздухом и теплоносителем.
2. Топлопроизводството на други секции от регистъра, разположени над тази тръба, се изчислява по подобен начин, но с допълнителен коефициент от 0,9.

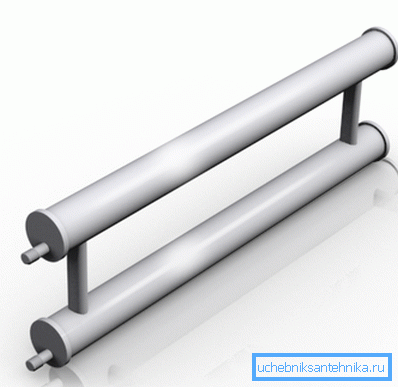

Так, при наружном диаметре 208 мм, длине 3 метра и дельте температур в 70 С мощность двухсекционного регистра будет равной (3,1415*0,208*3*11,ш3*70) + (3,1415*0,208*3*11,ш3*70)*0,9 = 1596 + 1436 = 3032 ватта.

Заключение

Нека повторим: показахме най-простите схеми за приблизителни изчисления, неподходящи за професионална употреба, но даващи сравнително точни резултати. Както винаги, приложеното видео ще предложи на читателя допълнителни материали. Успех!
