Изчисляване на отоплителните радиатори на квадратен метър:

Тази статия е за колко квадрати се изчисляват една част от радиатора. Ще разберем как да изчислим броя на секциите за известна част от стаята и да разберем кои допълнителни фактори влияят върху нуждата от къща или апартамент в топлината.

Просто изчисление по райони

Вариант 1

При първото приближение, броят на радиаторите на квадратен метър може да бъде изчислен според най-простата схема: една секция загрява 2 m2 жизнено пространство. Ето защо, за стая с размери 20 m2, има достатъчно батерия в десет секции.

Инструкция предельно простая, доступная и… дающая крайне неточный результат. Причины?

Моля:

• Според съветската SNIP за умерена климатична зона силата на радиатора на квадратен метър трябва да бъде равна на 100 вата. Позволете ми да попитам, скъпи читатели: за коя част на Русия е типичен умерен климат? Очевидно не за всичко, нали?

Справка: топлинният поток през обхващащите конструкции със същата топлоизолационна структура е пропорционален на температурната разлика с улицата. При +20 в стаята търсенето на топлина за температури на улиците 0 и -40 ще бъде точно три пъти.

• Горната изчислителна схема предполага, че секцията на радиатора дава 200 вата топлина. Междувременно този топлопренос е характерен само за алуминиеви и биметални нагревателни батерии при температура на охлаждащата течност от 90 градуса. Съгласете се, че колко квадрати се загрява една част от алуминиев радиатор при идеални условия ще бъде доста смела, за да обхване всички видове отоплителни уреди.

Вариант 2

По-точен резултат ще бъде получен, ако разделяме изчисленията на два етапа:

1. Първо, изчисляваме търсенето на топлинна енергия за една стая, като се отчита климатичната зона;
2. Тогава ще намерим необходимия брой секции от отоплителни уреди, като се вземе предвид истинското им пренасяне на топлина.

Търсенето на топлинна енергия на квадратен метър за различните климатични зони е както следва:

Но средните стойности на топлопредаване на различни отоплителни уреди за температурата на охлаждащата течност +90 и стайната температура +20:

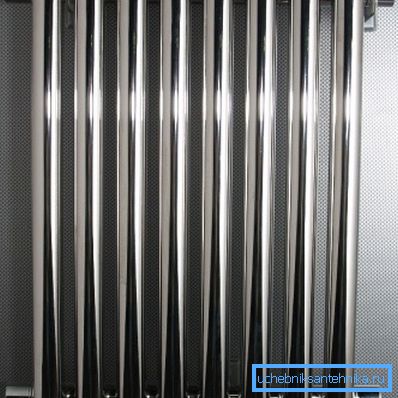

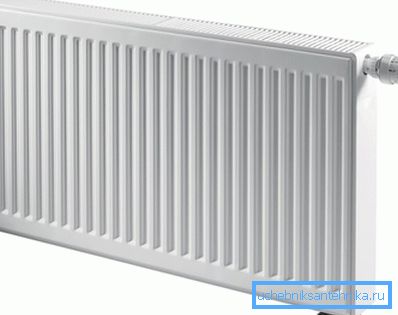

Ще изясним: изчисляването на стоманените радиатори за отопление на квадрата на помещението с използването на номиналната мощност ще даде точен резултат само за тръбните секционни уреди. В случая с панелните радиатори и отоплителните конвектори е възможно да се съсредоточи изключително върху техните паспортни характеристики.

Да вземем като пример с нашите ръце изчисляването на стоманени радиатори за отопление на квадратен метър и за цялата площ на помещението за 20-метрова стая в Якутск.

• Една част от тръбната батерия може да загрява 120/200 = 0,6 м2 от стаята.
• Общият топлообмен за стая е 20 * 200 = 4000 вата, което съответства на 4000/120 = 33 (закръглени) секции.

Изчисляване по обем

В някои случаи въпросът за това колко части от радиатора на квадратен метър е необходим за отопление е напълно безсмислен.

Кога точно?

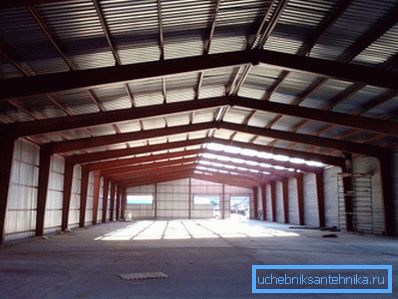

1. При нестандартни височини на тавана, Загрява целия обем жилищна площ; че този обем ще варира значително при височина на тавана от 2,5 и 4,5 метра.

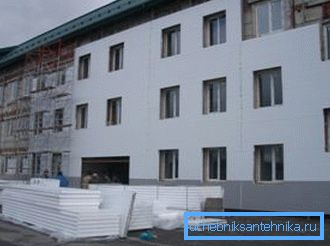

2. Когато качеството на изолация, значително различава от препоръчителните вътрешни строителни стандарти, Стойността на 100 вата / м2 е от значение за типичните дизайнерски проекти в съветската ера; модерните енергийно ефективни сгради дори при стандартни височини на тавана не изискват повече от 60 W / m2.

Вариант 1

Първата схема на изчисления е подходяща за стаи с нестандартни височини на тавана и стандартна изолация.

• Кубичният метър от обема на помещението се приема като 40 вата топлинна мощност;
• Для угловых и торцевых помещений в многоквартирном доме используется коэффициент 1,2, для крайних этажей - 1,3, для отдельностоящих частных домов - 1,5;

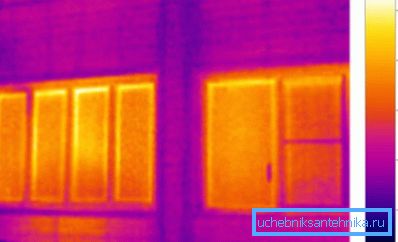

• Окно добавляет к потерям тепла 100 ватт, ведущая на улицу дверь - 200;

• Вводится региональный коэффициент (0,7 - 2,0 в зависимости от климатической зоны).

Нека отново изчислим необходимостта от топлината на нашата стая в Якутск, като посочим, че височината на тавана в нея е 3,2 метра, стаята се намира на първия етаж и има два прозореца.

1. Обемът на площ от 20 m2 е 20 * 3.2 = 64 m3.
2. Умножете силата на звука до основата 40 watt / m3: 64 * 40 = 2560.
3. Първият етаж увеличава загубата на топлина чрез припокриване: 2560 * 1,3 = 3328.
4. Две прозорци добавят към тази стойност от 200 вата. 3328 + 200 = 3528.
5. Климатът на Якутск (средната температура през януари -38С) използва максималната стойност на регионалния коефициент: 3528 * 2 = 7056.

Преизчисляване на тази мощност в броя на секциите от алуминиеви батерии, ние ще стигнем до състояние на леко паника: за отопление са необходими 35 секции! И това е в идеални условия.

Вариант 2

На практике, если тепловую мощность рассчитать по квадратуре - радиаторов отопления окажется слишком много для площади комнаты. Дело в том, что высокая цена энергоносителей заставляет строителей улучшать качество теплоизоляции зданий.

За помещения с произволна височина на тавана и нестандартна изолация се използва следната формула за изчисляване на топлинната мощност:

Q = V * Dt * к / 860.

В него:

• Q - мощность в киловаттах;
• V - объем в кубометрах;
• Dt - расчетная разница температур с улицей (дельта между санитарной нормой температуры в помещении и средним минимумом зимы);
• k - коэффициент степени утепления.

Стойностите на k се приемат като равни на:

• Для зданий с тройным энергосберегающим остеклением и наружной пенопластовой или минераловатной шубой - 0,6-0,9;
• Для кирпичных домой с толщиной стен 500 мм и двойным остеклением - 1-1,9;
• Для кирпичных строений с толщиной стен 250 мм и остеклением в одну нитку - 2-2,9;
• Для неутепленных строений - 3-4.

За нашите условия:

1. Обемът на стаята вече е изчислен и е равен на 64 m3;
2. Dt = 22 - (-41,5) = 63,5 С;
3. Коэффициент утепления для всех новых домов, строящихся в условиях Крайнего Севера, можно смело брать равным 0,6 - 0,8.
4. Изчислението има формата Q = 64 * 63.5 * 0.6 / 860 = 2.84 kW.

Заключение

Какая из схем расчетов покажется читателю наиболее подходящей для его условий - решать ему. Дополнительную тематическую информацию можно получить, просмотрев прикрепленное видео в этой статье. Успехов!
