Изчисляване на отоплителните акумулатори: определяне на

Изчисляването на броя на отоплителните акумулатори трябва да се извърши на етапа на проектиране на системата. Така че можем предварително да знаем колко продукти трябва да купим и как да ги намерим по-добре за по-ефективно отопление.

Препоръки за изчисляване на параметрите на отоплителната верига, както и всички необходими данни за това, които даваме в нашата статия.

Номинално разсейване на топлината на различни радиатори

Преди да изчислим броя на отоплителните акумулатори, трябва да определим какъв тип отоплителни уреди ще използваме. Работата е, че различните модели на нагреватели имат свои собствени параметри на топлопредаване и следователно, при същите изисквания за производителност, ще трябва да закупим и инсталираме различни количества топлина.

По правило информацията за топлопредаването е посочена в спецификацията на продукта, така че основният източник на информация ще бъде инструкцията за конкретен модел батерия. По-долу обаче ще предоставим референтни данни, които ще Ви позволят да извършите поне приблизително изчисление.

Обърнете внимание! Заедно с термина "пренос на топлина" в документите често се дава определение на "мощност" или "топлинен поток". Тези термини са приблизително еднакви, така че можете да използвате цифрите, предоставени от производителя за изчисления.

Работата на отоплителната акумулаторна батерия зависи главно от материала, от който е направена:

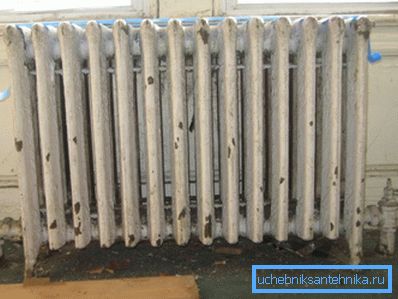

• Чугунени радиатори в този параметър са очевидни външни лица, Така че номиналното пренос на топлина на една секция от модела MC140 е около 180 W, но действителните стойности рядко надхвърлят 60-70 W. Това се дължи на факта, че вместо на номиналната 90 ⁰C в тръби, вода рядко се нагрява над 80 ⁰C, така че изчисляването на чугунните отоплителни батерии трябва да се извършва с добра разлика.

• Стоманените радиатори се характеризират със стойности от 170 до 190 W на сечение, Трябва да се отбележи, че при тези видове отоплителни радиатори загубите на топлина при нагряването на самата повърхност на акумулатора няма да бъдат толкова високи, колкото тези на чугунните. Но ако температурата на водата в тръбите падне на 70 ⁰С (често срещано явление) ще намалее много.
• Алуминиевите радиатори показват сравнително добра топлопредавка - от 200 до 220 W / раздел, Ако не беше заради високата цена и склонността към корозия в контакт с замърсената вода, те биха могли да бъдат безопасно препоръчани като идеално решение.
• Изчисляването на мощността на отоплителните акумулатори, събрани чрез биметална технология (стоманени тръби с алуминиеви термосвиваеми корпуси), обикновено се основава на стойности, подобни на алуминиевите модели, Средната производителност е от 150 до 200 вата, което е достатъчно за висококачествено отопление.

Обърнете внимание! Понякога, вместо ватове, характеристиките на продукта са посочени в калории на час. Преведете стойностите много просто: 1 W = 860 калории / ч.

Знаейки колко топлинен радиатор се отделя, изчисляването на капацитета на радиатора може да бъде направено без никакви затруднения.

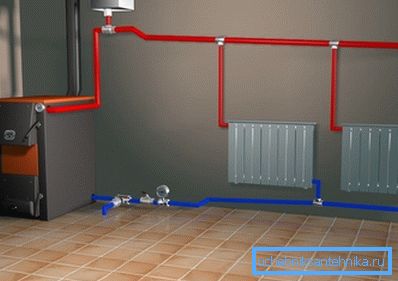

Определяне на броя на батериите

Изчисляване на необходимата мощност

Въпросът как да се изчисляват отоплителните акумулатори за конкретна къща или апартамент се основава на минималната мощност, необходима за загряване на помещението. Ако има твърде много батерии, ще платим за отопление и ако няма достатъчно радиатори, няма да можем да постигнем комфортна температура. Ето защо трябва да намерим "златната среда" със собствените си ръце. Има два начина да направите това.

Първата изчислителна техника е изключително проста и се основава на анализ на общата площ на помещението:

• Ако в стаята, за която се извършва изчислението, има един прозорец и една външна стена, а след това на всеки 10 м² имате нужда от 1 кВт топлинна мощност на батериите.
• При наличието на две или повече прозорци или две външни стени, минималната производителност се увеличава до 1,3 kW на всеки 10 квадратни метра.

Обърнете внимание! Всички частични стойности, получени по време на изчисленията, се закръгляват нагоре. Така че ще получим необходимия резерв на мощност, който ще бъде много полезен при тежки студове или при понижаване на температурата на охлаждащата течност.

Вторият начин е по-точен.

Изчислението се извършва по формулата W = S * h * 41, където:

• W - минимално разсейване на топлината на батериите.
• S е зоната на стаята.
• h - височина на тавана.
• 41 е коефициентът на преобразуване в W.

Изчисляване на секции от отоплителни батерии за конкретен пример, което ще дадем в следващия раздел.

Примерно изчисление

Така че, за да улесним разбирането на всички нюанси, ще изчислим колко радиатори трябва да бъдат инсталирани за отопление на стандартно помещение с дължина 5,5 м с ширина 4 м и височина на тавана 2,75 м.

Ние заместваме тези числа във формулата и получаваме:

W = 5.5 * 4 * 2.75 * 41 = 2480 W = 2.5 kW (както си спомняме, закръгляването се извършва в по-голяма посока).

Сега изчислете броя секции на радиатора за различни метали:

• Чугунени батерии: 2500/120 = 20,8. Обръщаме се на 21.

Обърнете внимание! За изчислението ние вземаме средно 120 вата на секция, за да компенсираме загубата на температурата на охлаждащата течност. По същия начин ще надвишим малко номиналните стойности за стоманените и алуминиевите батерии.

• Стомана: 2500/160 = 15.6. За запаса вземаме 16.
• Алуминий и биметал: 2500/190 = 13.1. 14 ребра трябва да са достатъчни.

Също така си струва да се отбележи, че някои модели стоманени, алуминиеви и биметални радиатори се произвеждат под формата на моноблокове, т.е. не от набор от отделни ребра, а от цялостна конструкция. В този случай трябва да заместите информацията за ефективността на целия блок и да изчислите необходимия брой такива части.

заключение

Чрез изчисляване на отоплителната акумулаторна батерия съгласно всички правила гарантираме, че изградената от нас система ще осигури поддържането на оптимален микроклимат в избраната стая. В същото време няма да има излишна топлина, водеща до излишни отпадъци, нито липсата им. Видеоклипът, приложен към статията, ще помогне на начинаещите да разберат по-добре сложността на повдигнатия въпрос.
