Изчисляване на отоплението в жилищна сграда и препоръки за

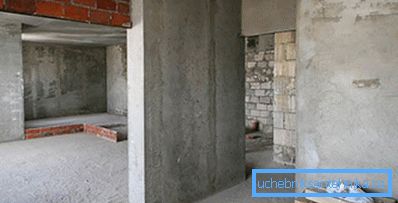

Эта статья адресована читателю, которому предстоит обживать квартиру в состоянии "после строителей". Как правило, оно подразумевает заведенные в квартиру и заглушенные отводы от стояков отопительной системы. Нам предстоит научиться рассчитывать тепловую мощность отопительных приборов, а заодно ознакомиться с рекомендациями по их выбору и монтажу.

Задачи

Нека да започнем с задаването на задачи.

Имаме следното:

1. Изчислете количеството топлина, необходимо за поддържане на комфортна температура в апартамента.
2. Изберете вида на отоплителните уреди и техния размер, в зависимост от нуждата от топлина.
3. Определете размера и материала на тръбите.
4. Изберете спирателен вентил.

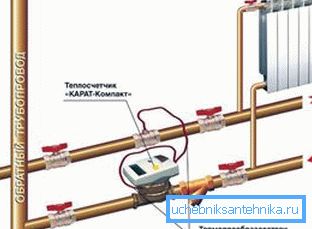

В допълнение: ако в апартамента си само входа на отопление за хоризонтално окабеляване, би било странно да не се възползва от това и не поставяте топломера. Тя е в състояние да осигури много осезаеми спестявания на комунални услуги през отоплителния сезон.

Изчисляване на топлинната мощност

Възможно е по два начина.

Изчисляване на площта

Една по-проста схема е тази, при която топлинната мощност от един киловат е за 10 м2 от площта на помещението. В допълнение, регионалните коефициенти се използват:

Така че, за апартамент с площ от 74 квадратни метра в нова сграда в Ялта, необходимостта от топлинен капацитет ще бъде 7.4 * 0.7 = 5.18 kW.

Уви, простота не винаги е придружена от висока точност на изчисленията.

Предложената схема дава значителни грешки поради няколко причини:

• Разпространението на височината на тавана ще доведе до промяна в обема на стаята с нейната постоянна площ, Ясно е, че за загряване на увеличения обем ще е необходимо повече топлина.
• Двете прозорци и врати са много по-пропускливи за отопление в сравнение със стените, Логично е да се приеме, че всеки допълнителен прозорец ще увеличи загубата на топлинна енергия.

• Местоположението на апартамента не може да бъде игнорирано: за ъглови и крайни апартаменти повече стени ще бъдат споделени с улицата.

Изчисляване по обем

Ето защо по-точна стойност на топлинната енергия може да бъде постигната чрез по-сложна техника:

1. Един кубичен метър от отопляем обем отнема 40 вата топлина.
2. На каждое окно добавляется 100 ватт. На входную дверь - 200.
3. За апартаментите, разположени в края на къщата и с допълнителни стени, в допълнение към фасадата, улицата с коефициент от 1,2.
4. Накрая, споменатият по-горе регионален коефициент се прилага и в този случай.

Да вземем като пример топлинното изискване за двустаен апартамент при следните условия:

• Ее площадь - 58 квадратных метров.
• Высота потолков - 3 метра.
• Общее количество окон - 4. Входная дверь - одна.
• Апартаментът се намира в края на къщата.
• Самата къща се намира в гр. Комсомолск-на-Амур в Хабаровск Край.

Така че:

1. Обемът на помещението е 58 * 3 = 174 м3.
2. Базовое значение тепловой мощности - 40*174=6960 ватт.
3. Четири прозореца и врата ще принудят да добавят към нея 600 вата (100 * 4 + 200). 6960 + 600 = 7540.
4. Допълнителна стена, споделена с улицата, ще доведе до умножаване на тази стойност с 1,2. 7540 * 1.2 = 9048.
5. Тъй като зимните времена в Комсомолск са достатъчно тежки, регионалният коефициент ще се приема като 1,6. 9048 * 1.6 = 14476.8 вата.

Избор на отоплителни уреди

В магазините за отопление можете да намерите следните основни видове отоплителни уреди:

За да бъдем по-точни: даваме средни стойности в рамките на статистическите данни, с които разполага авторът. Действителните характеристики на нагревателя могат да бъдат намерени в придружаващата документация или на уебсайта на производителя.

Полезно е да научите повече за тези нагреватели.

• Общая болезнь чугунных батарей - межсекционные течи через несколько лет эксплуатации. Паронитовые прокладки между секциями постепенно утрачивают эластичность. Стоит радиатору остыть - и сопутствующее понижению температуры изменение линейных размеров секций вызывает появление капели.
• Алюминий образует гальваническую пару с медью. Вода же благодаря растворенным в ней солям является электролитом. Стоит объединить в общем контуре алюминиевые радиаторы с медными трубами - и возникающий в нем процесс миграции ионов вызовет быструю электрохимическую коррозию батарей.

Съвет: в системата за централно отопление никога не знаете кой тип тръба се използва при монтажа на тръбопроводи от съседите ви.

• Главный недостаток регистров (к которым относятся и трубчатые стальные радиаторы) - удручающе малый тепловой поток на единицу объема. Он связан с довольно умеренной теплопроводностью стали: ее нет смысла снабжать развитым оребрением просто потому, что концы ребер будут заметно холоднее теплоносителя.
• Радиаторите на плочата имат твърде малък живот (най-често не повече от 10 години). Най-евтините нагревателни устройства от този тип са направени от корозионноустойчиви стомани; когато отоплителната система или ресет на отоплителната система през лятото, те са отвътре отвътре.

В каких условиях придется работать отопительным приборам? Штатные параметры ЦО таковы: давление - 3-4 кгс/см2; температура ограничена действующими СНиП и в любой инженерной системе жилого здания не может превышать 95 С.

Любопитно е, че в предучилищните институции температурата на охлаждащата течност е напълно ограничена при 37 ° С.

Изглежда, че при тези параметри е възможно да се използват абсолютно всички батерии: работните температури и налягането във всички случаи надвишават дадените от нас стойности.Въпреки това трябва да се има предвид, че при реални условия както температурата, така и налягането в системата CO могат да бъдат много по-високи.

При какви обстоятелства?

Ето няколко примера.

• В сильные холода при заниженных параметрах отопления в квартирах устанавливается неприемлемо низкая температура. Один из практикующихся способов решения этой проблемы в критических ситуациях - работа элеваторного узла без сопла, с заглушенным подсосом.
• В систему отопления поступает не смесь теплоносителя из прямого и обратного трубопроводов, а вода непосредственно из подающей нитки; при этом температура может достигать 150 С, а давление - 7 кгс/см2.
• При стартиране на отоплителната система се препоръчва първо да отворите капака за къщата на връщащата линия. Вентилът трябва да се отваря много бавно; той се подава в напълно отворено положение само след изравняване на налягането в пътя и веригата. Само след като се отвори ключалката на терена.
• Стоит слесарю поспешить и открыть любую из задвижек быстро - и в практически несжимаемой водной среде возникнет так называемый гидроудар. На фронте заполняющей контур воды давление может достигать уже не 3-4, а всех 20-25 атмосфер.

Ето защо за централната отоплителна система можете да препоръчате само с едно леко сърце само два вида отоплителни уреди:

1. Биметални радиатори. Они представляют собой сердечник из коррозионно-стойкой стали с наружной оболочкой из алюминия. Сталь обеспечивает механическую прочность и стойкость к электрохимической коррозии, алюминий - развитое оребрение с высокой теплопроводностью.
2. Ако можете да си позволите да отделите значително количество пространство за отоплителни уреди, можете да използвате стоманените регистри.

Изчисляване на нагревателите

Как да изберем оптималния брой секции на радиатора за стая? Как да се изчисли топлинната мощност на регистъра?

Изчисляването на необходимостта от топлоотдаване на помещението се извършва по същия начин, както за целия апартамент. Nuance: при изчисляване е необходимо да се вземе предвид обемът на помещенията без отоплителни уреди (коридор, баня, тоалетна).

Така че, ако помещението за отопление се нуждае от 2 кВт, то прилежа в коридора, за което изчислението даде стойност на топлинния поток от 400 вата, трябва да се погрижите да закупите радиатор с капацитет 2400 вата.

Радиатор

За да преизчислим тази мощност в броя на секциите на биметалната батерия, достатъчно е да я разделите на топлинния поток, посочен в документацията за една секция. С капацитет на секцията от 180 вата, радиаторът с мощност 2,400 W трябва да има 2400/180 = 14 (закръглени) секции.

Тук обаче има няколко тънкости.

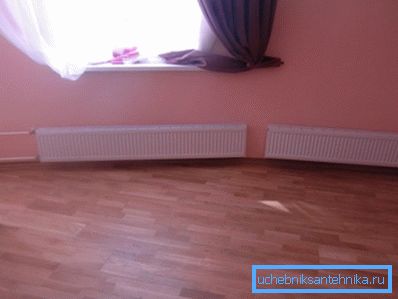

1. Производители указывают тепловой поток для дельты температур между теплоносителем и воздухов в 70 градусов. Если вам нужно поддерживать в комнате +20С, радиатор должен быть нагрет до 90. Если дельта температур вдвое меньше - очевидно, тепловая мощность прибора упадет вдвое, и ее придется компенсировать добором дополнительных секций.
2. При большой длине секционного радиатора его крайние секции будут заметно холоднее первых от подводки. Решить эту проблему поможет простая инструкция: подключайте прибор по схеме "снизу вниз".

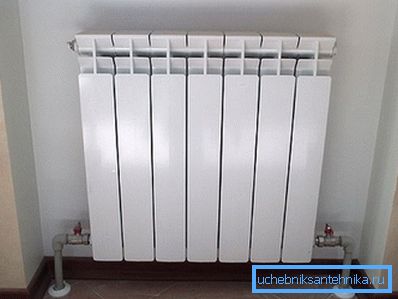

Между другото: при такава схема на свързване няма да имате проблеми със заглушаването на радиатора. Дебитът на охлаждащата течност през долния колектор ще извърши всички натрупвания.

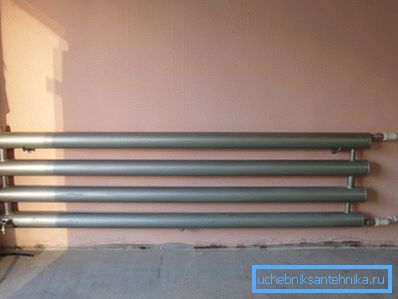

регистър

Как да изчисляваме регистъра, ако вашият избор е спрял?

Топлинният поток от една хоризонтална тръба се изчислява по формулата Q = Pi * Dn * L * k * Dt, където:

• Q - искомое значение в ваттах.
• Pi - число "пи", принимаемое равным 3,1415.
• Dн - наружный диаметр трубы в метрах.
• L - ее длина (тоже в метрах).
• k - коэффициент теплопроводности, принимаемый для стальной трубы равным 11,63 Вт/м2*С.
• Dt - та самая дельта температур между теплоносителем и воздухом в помещении.

Тъй като отоплението обикновено се използва за хоризонтални регистри с множество сечения, трябва да се има предвид, че горните участъци ще дават топлина на потока нагоре от долната тръба. Тъй като температурата му е малко по-висока от околния въздух, топлинният поток от тези секции ще бъде по-малък. Следователно за всички раздели, с изключение на първия, за изчисленията се използва допълнителен коефициент от 0,9.

Като пример, нека направим собствено изчисление на капацитета на регистъра с четири секции с диаметър 159 mm и дължина 3,2 метра при температура 70 градуса, а температурата на въздуха в помещението +18 С.

1. Топлинният поток от първата секция ще бъде 3.1415 * 0.159 * 3.2 * 11.63 * (70-18) = 967 вата (със закръгляване към цялата стойност).
2. Топлинният поток от всяка от следващите раздели е 967 * 0.9 = 870 вата.
3. Суммарная тепловая мощность - 967+(870*3)=3577 ватт.

тръби

Материал

Кои тръби трябва да предпочитам при инсталирането на централна отоплителна система?

От горепосочените съображения е по-добре да се изоставят всички видове пластмасови и металопластични тръби за отопление.

В сухом остатке - всего три варианта:

• Черни стоманени тръби за заваряване.
• Поцинкована стомана на нишки.
• Гофрирана неръждаема стомана с тръбни фитинги.

Да добавим няколко коментара към списъка.

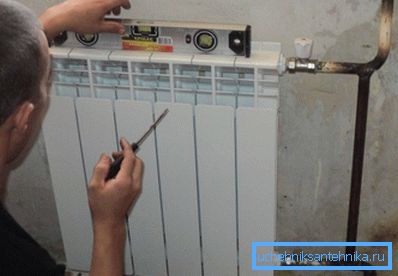

Черная сталь со сварными соединениями - наиболее популярное решение. В самом деле, сварить участки контура куда легче, чем возиться с нарезкой резьб и подгонкой размеров патрубков.

Тръбите като тръби не биха искали: в края на краищата, отоплителната система трябва да се запълва целогодишно, което гарантира, че вътрешната повърхност на тръбите не влиза в контакт с атмосферния кислород.

Не беше там.

Ако в повечето апартаменти има чугунени радиатори, рано или късно течове между участъците стават масивни. Течовете започват едва след спиране на нагряването: през отоплителния сезон нагретите чугунени секции надеждно компресират паронитните уплътнения.

Угадайте, что проще сделать слесарю - ежедневно иметь большое и светлое чувство с переборкой батарей в квартирах или просто сбросить весь контур на лето?И как только система сброшена, влажный воздух в ней начинает делать свое черное дело.

Но поцинковане на чугунени резба фитинги ръжда проблеми е напълно лишен.

Има мнение, че дезинтегриращото покритие реагира с индустриалната вода и бързо се срутва. Авторът се осмелява да забележе, че след половин век на експлоатация многократно е откривал галванизираните рейзъри в сталините. Тяхното състояние не се различаваше от новите тръби.

И накрая, неръждаемите гофрирани тръби се привличат от две свойства:

1. Проста инсталация с помощта на двойка регулируеми гаечни ключове.
2. Възможност за лесно разглобяване на фитинги и промени в конфигурацията на системата.

Няма специфични проблеми или недостатъци за неръждаема стомана. Производителите заявяват готовността на тръбите да издържат хидравличен удар до 60 атмосфери и нагряване до 150 ° С.

диаметър

Обычно для выбора диаметра трубопровода выполняется гидравлический расчет, учитывающий напор в системе и ограничения по скорости движения теплоносителя. Однако мы говорим о квартире, где максимальная протяженность контура ограничена значением в 30-40 метров. Раз так - можно порекомендовать вполне конкретные значения.

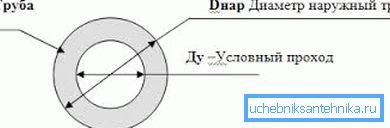

Внимание: не путайте двама (условный проход) с наружным диаметром. Для стальной трубы двама 15 наружный диаметр примерно равен 20 мм.

Спирателни клапани

Какво трябва да бъде това?

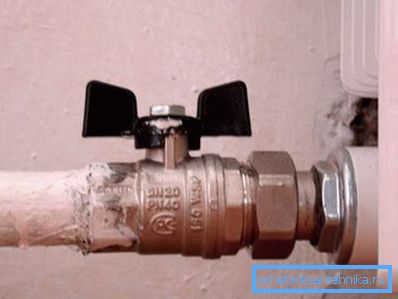

• На входа на апартамента на двете нишки поставете сферични кранове, напълно отрязани от решетките.
• След като клапанът на захранването не предотврати почистването на кал (груб филтър). Това няма да позволи пясък или скала да запушват тънки канали в батериите ви.
• Всеки радиатор е снабден с вентил за подаване и дросел или термична глава на връщащата тръба. Дроселването ще помогне да се намалят разходите за топлинна енергия, да се приведе в съответствие с вашите нужди.

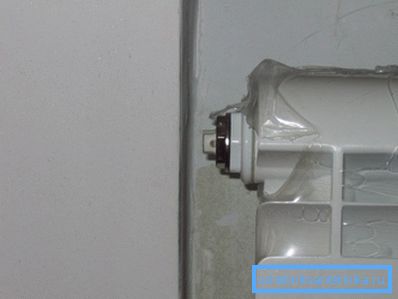

• При долната връзка една от горните радиаторни щепсели поставя маевския кран, който позволява на въздуха да избяга.

Заключение

Надяваме се, че нашите препоръки ще бъдат полезни за читателя при проектирането и изграждането на отопление в неговия собствен апартамент. Както обикновено, видеоклипът, приложен към статията, съдържа допълнителни тематични материали. Успех!
