Изчисляване на мощността на радиатора по отношение на

Как да изчислим мощността на радиатора за стая с известни параметри? Дали обявеният капацитет на нагревателя съответства на действителната? Могат ли някои фактори да повлияят на ефективността на устройствата? Нека да разберем.

Необходимост от топлина

Изчисляване на мощността на радиаторите в апартамента може да се извърши:

• В помещениях со стандартной для многоквартирных домов высотой потолков (2,5 - 2,7 м) - по площади помещения, которое мы собираемся отапливать;
• При большей высоте потолков - по отапливаемому объему.

Освен това: за да се постигне максимална точност на резултата, е необходимо да се вземат предвид редица допълнителни фактори. Те включват броя на прозорците, структурата на стъклата, местоположението на апартамента в къщата (в средата или по периферията на сградата), дебелината на стените и климатичната зона.

Изчисляване на площта

Най-простата схема за изчисляване на площта е, както следва:

1. За 1 м2 площ се поставят 0.1 кВт топлинни мощности в проекта;

1. В климатичните зони със студен или горещ климат се използва корекционният коефициент. Топлинните загуби през обграждащите конструкции са линейно зависими от температурната разлика с улицата.

Ето стойностите на коефициента за различни средни температури на най-студения зимен месец:

Така че за апартамент с площ от 70 квадратни метра в Якутск (средната температура през януари е -38.6 ° C) 70 * 100 * 2 = 14000 вата топлина ще са необходими.

Схемата е проста, но напълно пренебрегва редица изброени допълнителни фактори. Те се вземат предвид в алгоритъма за изчисляване на топлинната мощност по обем.

Изчисляване по обем

Как да се изчисли силата на радиатора с известен обем на апартамента?

• Квадратният обем на мощността отнема 40 вата топлинна мощност;
• Для граничащих с улицей комнат используется коэффициент 1,2, для крайних этажей - 1,3;
• Всеки прозорец се добавя 100 вата;
• Регионалният коефициент, показан в горната таблица, вече се използва.

Да се ​​изяснят данните от предходната задача: апартамент от 70 м2 има тавани с височина 3,2 метра и 4 прозореца; той се намира в центъра на сградата на първия етаж.

1. Объем квартиры равен 70*3,2=224 м3. Базовая тепловая мощность - 224*40=8960 ватт.
2. Първият етаж ще ни принуди да използваме коефициент 1,3: 8960 * 1,3 = 11648 вата.
3. Прозорците ще увеличат вече голямото търсене на топлина: 11648+ (5 * 100) = 12148 вата.
4. И накрая, една жизнерадостна 60 градусова слана през януари също ще направи свои собствени корекции: 12148 * 2 = 24296. Не е трудно да се види, че разликата с първия изчислителен метод е доста впечатляваща.

Изчисляване по обем и степени утепления

Предишната схема е подходяща за всички, с изключение на една: тя е приложима само за стандарта, съответстващ на съществуващата SNiP изолация на външните стени на сградата. Ами ако това е значително по-добро или по-лошо?

В този случай инструкцията за изчисление се намалява до използването на формулата Q = V * Dt * k / 860.

В него:

• V - кубатура помещения;
• Dt - разность показаний термометра в квартире и на улице;

Забележка: Тъй като температурата на улицата се взема средната температура на най-студения петдневен период.

• k - очередной коэффициент, зависящий от степени утепления здания.

Нека отново изчислим необходимостта от топлинна енергия за нашия апартамент в Якутск, като използваме нови въвеждащи такива:

• Средний минимум января - -41,5 С;

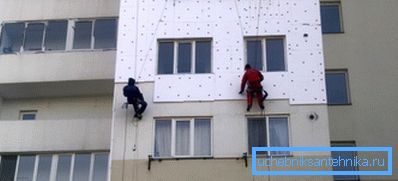

• Къщата е изолирана отвън и е оборудвана с тройно остъклени прозорци (k = 0,8). Всички нови къщи в Якутия отговарят на това описание.

Объем квартиры мы вычислили ранее, он равен 224 м3. Dt при температуре в помещении +22 С примет значение 22 - (-41,5) = 63,5 С.

Според нашата формула Q = 224 * 63.5 * 0.8 / 860 = 13.2 kW.

Захранване на устройството

Как да изчислим мощността на стоманен радиатор или алуминиева секционна батерия?

• За конвектори, панелни радиатори и други твърди продукти с комплексна форма можете да разчитате само на документацията на производителя. Характеристиките на устройствата винаги присъстват поне на официалния му уебсайт.

• За секторни устройства в допълнение към същите данни можете да се съсредоточите върху следните стойности:

Изчисляването на мощността на стоманените радиатори от стоманени тръби (хоризонтални регистри) може да се извърши съгласно следния алгоритъм:

1. Теплоотдача первой секции (нижней трубы) в ваттах равна D*L*Dt*36,5, где D -наружный диаметр секции, L - ее длина, а Dt - дельта температур между поверхностью прибора и воздухом в комнате.

Внимание: всички стойности се въвеждат в единици SI; по-специално, диаметърът се превръща в метри.

1. Трансферът на топлината на следващите секции се изчислява с коефициент 0.9, тъй като те се намират в топъл възходящ въздушен поток.

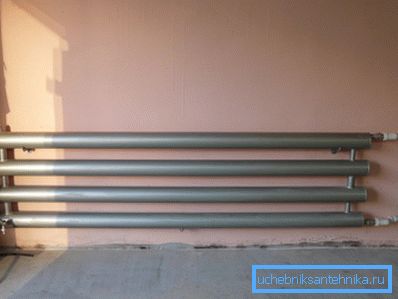

По този начин, за устройство с четири секции с диаметър на сечението 108 mm и дължина 4 метра при +20 в стаята и +80 на повърхността на регистъра, топлопредаването ще бъде равно на 0.108 * 4 * (80-20) * 36.5 + 0.108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (закръглени) ватове.

Любопитно: със същите габаритни размери стоманеният регистър дава много по-малко топлина от алуминиевия или биметалния радиатор. При тези устройства на първо място ниската цена е привлекателна: като материал за тяхното производство се използват евтини тръби VGP.

Ограничаващи фактори

В някои случаи действителният капацитет на отоплителните уреди е значително по-малък от този на паспорта.

Какво може да доведе до намаляване на ефективността?

• Намаляване на температурните разлики с въздуха, Производителите посочват характеристиките на устройствата за Dt = 70 C; Когато охлаждате охлаждащата течност или отоплявате въздуха в помещението, ефективната мощност ще намалее.
• При избора на схемата за свързване възникна грешка. При небольшой (до 10 секций) длине прибора стоит предпочесть боковое подключение; при большем количестве секций - диагональное или "снизу вниз".

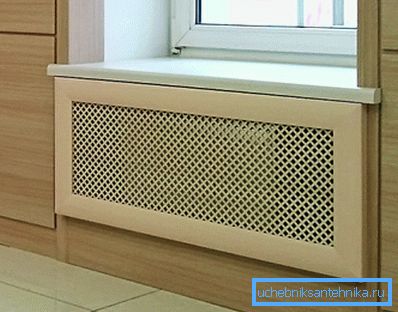

• Ограничаване на конвекцията. Разнообразные экраны, ниши и короба способны уменьшить теплоотдачу на 15 - 30%.

Заключение

Надяваме се, че горепосочените схеми за изчисляване ще помогнат на читателя да проектира ефективно отопление за собствения си апартамент. Допълнителна тематична информация можете да намерите в клипа в тази статия. Успех!
