Изчисляване на биметални радиатори за площ, обем и за

Как изглежда изчислението на биметалните радиатори в жилищната зона? Как да изчислим броя секции, необходими за отопление на къща или апартамент с нестандартна височина на тавана? В тази статия ще се опитаме да намерим отговори на тези и някои други въпроси.

Етапи на изчисление

Изчисляването на секции от биметални радиатори се състои от два етапа:

1. Оценка на потреблението на топлина в помещение;

Забележка: по площ може да се изчисли само със стандартната (съответстваща на текущата SNiP) изолация на сградната обвивка и стандартната височина на тавана (2,5 метра). В други случаи изчислителната схема е значително по-сложна.

1. Преобразуване на топлинната мощност в броя на секциите като се вземе предвид топлинният поток, съответстващ на една секция.

Топлинен поток на секция

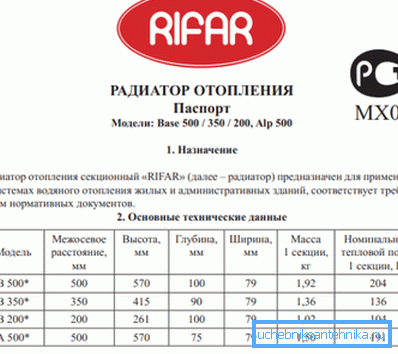

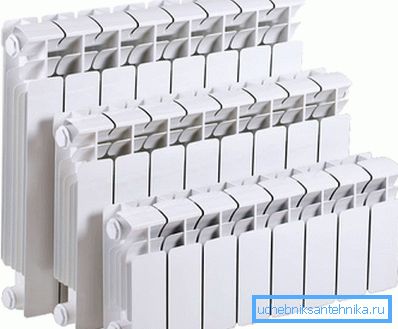

Начнем с более простой задачи. Расчет секции биметаллического радиатора подразумевает необходимость справочных данных - теплового потока для одной секции. Вот его ориентировочные значения для разных типоразмеров отопительных приборов:

Въпреки това, както е обичайно в такива случаи, трикът е в подробностите.

• Производители приводят значение теплового потока для температуры теплоносителя в 90С при температуре в отапливаемом помещении +20 С (Dt=70 С). Цена снижения температуры теплоносителя до +55 С (Dt=55 С) - двукратное падение мощности секции;

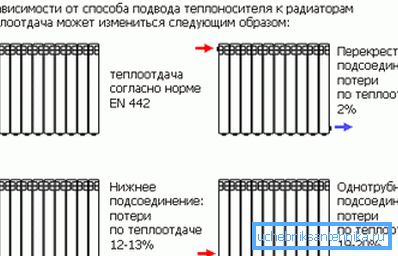

• При странично свързване на радиатора и неговата значителна дължина, мощността на крайните секции (след 10-ия) ще намалее с 10-40%;
• Подключение снизу вниз вызовет падение мощности секции на 10 - 13%, но гарантирует равномерный прогрев по всей длине;
• Диагоналното свързване при всяка дължина на батерията ще осигури пренос на топлина с 2-3% под номиналната стойност;

• Заиливание концевых секций за несколько лет опять-таки уменьшит их теплоотдачу в 1,2 - 1,5 раза;
• И накрая, инсталирането на нагревател в ниша или кутия също ще има вредно въздействие върху ефективността на отоплението.

Съвет: Изчисляването на мощността се изпълнява най-добре с коефициент на сигурност 1,2. Прекомерното захранване може да се намали чрез натискане на устройството с конусен клапан или термична глава.

схеми

Просто изчисление по райони

Изчисляването на площта на биметалните радиатори е изключително просто:

1. За 1 m2 отопляема площ се поставя топлинна мощност от 100 вата в проекта;

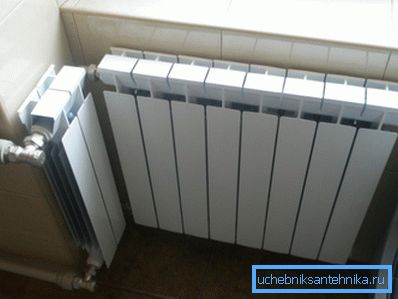

2. За студените и топли райони на страната се използва корекционният коефициент (от 0.7 за Краснодарската територия до 2.0 за Чукотка и Якутия). По този начин, за 15-метрова стая в територията Хабаровск (регионален коефициент от 1,6), 15 * 100 * 1,6 = 2400 вата топлина ще бъдат необходими. Ако мощността на секцията е 180 вата, минималното им количество ще бъде 2400/180 = 14 (закръглени) парчета.

Любопитно е, че типичният изчислителен калкулатор за биметални отоплителни радиатори на сайтовете на продавачите или производителите използва точно такъв алгоритъм за изчисление. Допълнително се вземат предвид фактори като степента на изолация на сградата или височината на таваните.

Изчисляване по обем

Ясно е, че при значителна височина на тавана в апартамента нуждата от топлина ще се увеличи рязко: колкото по-голям е обемът на въздуха, толкова повече топлинна енергия ще се наложи да го затопли до температурата, съответстваща на санитарните стандарти.

За стаи с нестандартна височина често се използват няколко коригирани инструкции, като се вземат предвид редица допълнителни фактори:

• При 1 m3 обем се поставят 40 W топлинна мощност в проекта;
• Для угловых и торцевых квартир в многоквартирном здании используется коэффициент поправки 1,2, для крайних этажей - 1,3;

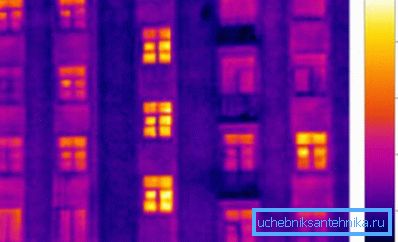

• Всеки прозорец допълнително се добавя 100 вата;

• Учитывается и региональный коэффициент (0,7 - 2,0).

Нека изчислим необходимостта от стая с един прозорец в средата на жилищната сграда в град Ялта (Крим) с размери 4.6 х 5.7 метра и височина на тавана 4.5 метра.

1. Обемът на помещението ще бъде 4.6 * 5.7 * 4.5 = 118 m3;
2. Регионалният коефициент за Ялта (средна температура от януари +4 C) е 0,7; няма други коригиращи фактори;
3. Необходимостта от топлина ще бъде (118 * 40 + 100) * 0.7 = 3374 вата;
4. Изчисляването на броя на секциите от биметални радиатори ще ни даде стойност от 19 за мощността на сечението от 180 вата.

Нека си припомним: при такава дължина на нагревателя тя е свързана отдолу надолу или диагонално.

Изчисляване по обем для нестандартного утепления

Най-универсалната схема, която взема предвид обема на помещението, температурната разлика с улицата и интегралния коефициент на топлоизолация на сградата: Q = V * Dt * k / 860.

В този случай:

• Получаваме мощността Q в киловати;

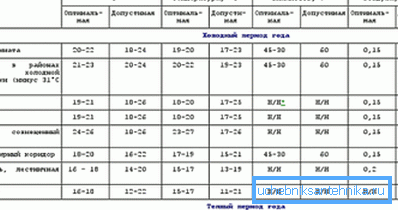

• В качестве Dt используется разница между средней внутренней температурой (для жилого помещения - санитарной нормой температуры) и средним минимум самого холодного месяца зимы;

• k се взема от следната таблица:

Нека отново изчислим търсенето на топлинна енергия за нашата стая в Ялта, но с няколко нови въведения:

• Здание не утеплено снаружи и сложено из кирпича. Толщина кладки - 500 мм. Остекление двойное;
• При санитарна норма на зимната температура в жилищна сграда +18 градуса, средната стойност за януари в Ялта е -3 С.

Нека да пристъпим към изчисленията.

• Объем помещения мы уже вычислили ранее - 118 м3;
• Dt равно разнице +18С и -3С - 21 градусу;
• Коефициентът на топлоизолация е 1,1;
• Изчислението като цяло ще бъде под формата на Q = 118 * 21 * 1,1 / 860 = 3,16 kW или 3160/180 = 18 секции.

Заключение

Както можете да видите, приложените схеми за изчисляване на отоплителните уреди са доста различни и предсказуемо дават известен брой резултати. За да разберете повече как се изчисляват биметалните радиатори, видеото в тази статия ще ви помогне. Успех!
