Избор и полагане на тръби за подово отопление:

Съвременните анализатори прогнозират увеличение на тарифите за електроенергия в близко бъдеще. Така че цената ще се увеличи не само за използването на електрически уреди, но и за отопление на помещенията. Във връзка с такива прогнози търсенето на най-рентабилния метод за отопление на къщи става все по-актуално.

В допълнение към евтината, аз също така искам такава система да не надхвърля естетическите апетити, като същевременно запазва обичайния комфорт в жилището. Едно от най-често срещаните решения, които отговарят на тези изисквания, е устройството в къщата на "топли подове". Водната конструкция, изработена от полипропиленови материали, се е доказала като най-икономичното отоплително оборудване.

Характеристики на различни видове системи

Предимствата от инсталирането на система "топъл под" могат да бъдат оценени от всеки, който е поне запознат с основите на физиката.

Към днешна дата, в зависимост от типа на охлаждащата течност, съществуват два вида подобни структури:

1. вода;
2. Electric.

Обърнете внимание! Принципът на действие е много сходен в първия и във втория случай. Под подовата настилка се изпълняват тръби или специализирани кабели, които ще го нагреят, а от загрятата повърхност горещият въздух ще се издигне до тавана.

Обикновено този тип конструкция е инсталирана в кухнята или в банята, а за подовата настилка те монтират керамични плочки, благодарение на отличните параметри на топлопроводимостта. Разбира се, топъл под не е трудно да се оборудва и във всяка друга стая, но в зависимост от вида на избраното подово покритие, ефективността на работата му ще намалее.

За да направите своя собствена инсталация или избор на тръби за такава система, трябва да имате поне минимални познания за техническите си характеристики.

Обърнете внимание! Производителите често споменават всички предимства на предлагания продукт, като мълчат за своите недостатъци, но за да направят правилния избор, трябва да се запознаете с пълната картина на параметрите, особено, тъй като цената на такава система е доста висока.

Основни параметри на водния под

Труба, используемая для создания «теплых полов», является экологически безопасной и экономичной, но для того, чтобы произвести ее укладку, понадобится дополнительное оборудование и подготовительные строительные работы, которые способны значительно увеличить стоимость (читайте также статью "Стальные прямоугольные трубы – техническая информация и нормативные требования").

Полагането на тръби уплътнява пода с около 10-15 см. Също така ще прекарате известно време в тестване и тичане. Но във всеки случай, получавате отопление, което с потреблението на електроенергия ще бъде много по-икономично.

предимства

Предимствата на тези структури включват:

• Еднообразно нагряване на цялата повърхност, дори ако при избора на тръби за топъл под, ще спрете на медните;
• Пълно маскиране на устройства;
• Възможност при малки разходи за отопление на големи площи;
• Работата на веригата не е свързана с различни видове радиация, вредни за здравето;
• Разходите за монтаж са от еднократно естество, тъй като не е необходимо да се поддържа системата;
• Липса на разходи за поддръжка.

недостатъци

В допълнение към предимствата, системите от този вид имат някои недостатъци:

• Необходимостта от закупуване на водна помпа;
• Сложността на инсталационния процес при използване на полипропиленови тръби;
• Проблеми с намаляването на налягането в решетката;
• Трудности при откриването на изтичане на електрическата верига след окончателното завършване на монтажа.

Монтиране на водния под

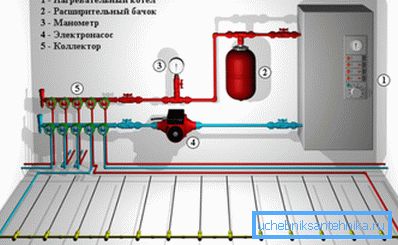

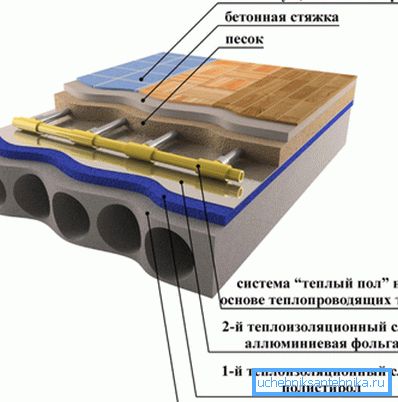

В система за нагряване на вода от този тип основният нагревателен елемент е топлоизолирана бетонна плоча. Вътре в тази плоча са изградени тръби на конструкцията, през които циркулира горещият топлоносител.

Кратка инструкция за инсталиране на такива системи се състои от следните стъпки:

1. На пода е създадена перфектно плоска циментова замазка;
2. Настилката по стената се полага с термоизолационни настилки с алуминиев филм, който предотвратява загубата на топлина;
3. На термомолитичната основа се полага тръба с помощта на специализирани крепежни елементи, както е предвидено в схемата за полагане на тръбите на топъл под.
4. Създаденият контур се излива с цимент;
5. На сухия цимент се полагат подови настилки.

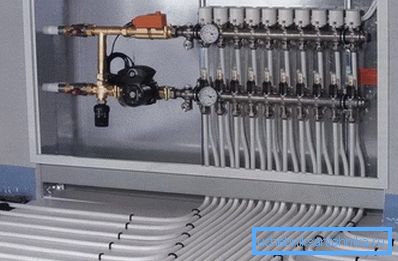

Обърнете внимание! За да функционира правилно системата, е необходимо да закупите и инсталирате оборудване, което да наблюдава потока на охлаждащата течност в тръбата.

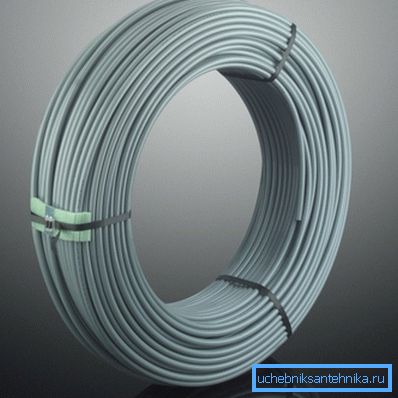

Как да изберем тръба

За да създадете подобни системи, използвайте следните видове тръби:

• полибутеновото;
• стомана;
• метал и пластмаса;
• мед;
• Полипропилен.

Нормативната документация забранява използването на черни метални материали за създаване на такива системи. Зашитите продукти не могат да бъдат оградени и облицовани.

Високите изисквания за тръби се използват с оглед на факта, че след изграждането на конструкцията се излива с бетон и за всякакви повреди е необходимо да се разчупи цимент. За да се създаде "топъл под" се използват специализирани материали, а не тези тръби, които се използват за монтаж на топла и студена водоснабдителна система.

На Съвета. Най-подходящите материали ще бъдат диаметри от 16 до 18 mm. Изборът на такива продукти може леко да увеличи дебелината на пода, а за достатъчна хидравлика не е необходимо да купувате допълнително оборудване.

Материалите трябва да имат следните параметри:

• Запушване на кислородната дифузия;
• Коефициентът на линейно разширение е 0.025 Mm / mK и по-малко;
• Топлопроводимостта е 0.43 W / mK.

Обърнете внимание! За да създадете система в една стая, трябва да закупите единично парче, чийто период на експлоатация трябва да бъде равен на живота на самата сграда.

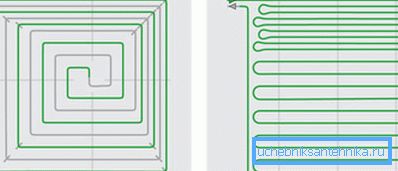

Полагането на тръби за този тип отопление може да се извърши по следните методи:

1. Спирала или охлюв;
2. Зиг-заг;
3. Методи на тапета.

При подреждане по различни начини разходите ще бъдат равни, но ефективността на тези системи ще бъде различна.

Обърнете внимание! Консумацията на тръби на топъл под, зависи не само от площта на помещението, но и от наклона на повърхността.

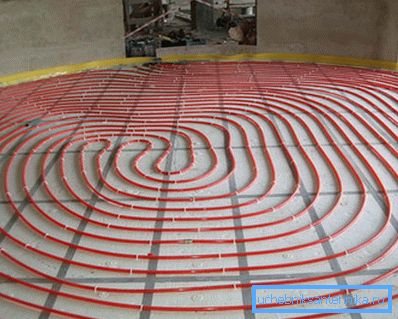

Полагане под формата на спирала

В този случай тръби с различни типове потоци се редуват помежду си - горещата тръба е в съседство с по-студената част на веригата.

Тази форма на полагане осигурява най-равномерното разпределение на топлината. В апартаментите той обикновено е негов.

На Съвета. Охлювът не е подходящ за стая с наклонена подова настилка.

Полагане на зиг-заг

При този метод, поставянето трябва да бъде подготвено, за да бъде подовете да са по-горещи по външната стена и да се преодолее разстоянието, то ще бъде охладено дълбоко в стаята. За да се осигури еднаквост на отоплението, ще са необходими допълнителни помпи, за да се създаде висока скорост на преноса на охлаждащата течност.

Стъпка на тръбите

Разстоянието между тръбите на топъл под, наричано също така и размерът на тръбите на топъл под, се изчислява в зависимост от предназначението на помещението. Колкото по-малък е размерът на тръбата при полагане на топъл под, толкова повече повърхността ще се затопли.

Топлината се разпределя в този случай по радиусите, затова за най-ефективното отопление трябва да се внимава да не се пресичат тези радиуси.

На Съвета. Направете инсталацията, следвайки квадратните маркировки, които се намират на топлоизолатора.

Някои дизайнерски функции

Всъщност процесът на проектиране на такива отоплителни структури не е толкова просто.

За да се изчисли правилно тръбата на топъл под, е необходимо да се вземат предвид редица фактори, като например:

1. Желана температура;
2. Назначение помещения;
3. Параметри на използваните материали и др.

Обърнете внимание! Проектирането на такива системи се осъществява днес с помощта на специализирани компютърни програми. Използването на такъв софтуер ни позволява да определим не само броя на необходимите материали и оборудване, но и каква ще бъде максималната дължина на тръбата за топъл под.

Изисквания за инсталиране

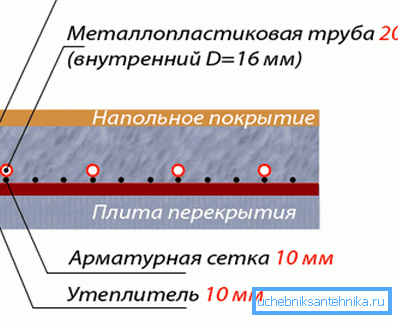

Започнете да работите по инсталирането на "топъл под" може да бъде само след приключване на необходимите подготвителни строителни работи. Дебелината на създадения под е около 10-13 см.

Следователно е необходимо да се спази изискването при наличие на дадена конструкция от най-малко 70 mm. В противен случай трябва да се увеличи дебелината на топъл под.

Ако отоплителният кръг е инсталиран в банята, структурата ще принуди подножието на тази стая да бъде повдигнато на по-високо ниво. Ако този факт не се вземе предвид, тогава в случай на авария водата от тази стая ще се оттича в стаите.

Ако подът на стаята е близо до земята, трябва да се гарантира, че тя е добре водоустойчива. Ако битумът е бил използван за хидроизолация, тогава под топлоизолатора трябва да се постави полиетиленова или картонена основа.

Повърхността на циментово-пясъчната смес трябва да има идеално равна повърхност. Допустимият размер на нередовностите е само 1 сантиметър.

На места, където има разлика в надморската височина, тръбата може да придобие извита форма, която допринася за образуването на вентилатор в системата, което предотвратява циркулацията на охлаждащата течност.

В заключение

Сделав выбор в пользу водяного типа теплого пола, вы гарантируете своему дому тепло и уют. Кроме того, экологически чистая конструкция не будет оказывать вредоносного влияния на ваше здоровье и здоровье ваших домочадцев (см.также статью "Водогазопроводная труба и ее особенности").

И видеото в тази статия ще разкрие още повече тайни за монтажа на този тип отоплителна верига и тънкостите на избора на тръби.
