Индукционен отоплителен котел

Увеличаването на разходите за енергийни носители принуждава собствениците на жилища с индивидуално отопление да търсят спестяващи варианти, при които максималната топлина може да бъде извлечена от минималния добит от тях гориво и енергия. Един от нагревателите, които отговарят на тези изисквания, е индукционен котел. Това устройство работи на ток, има ефективност от близо сто процента.

Промишлеността предлага добър избор на такова отоплително оборудване, но като икономика можете сами да направите котел за индукционно отопление. В тази статия ще говорим за инсталиране на индукционен отоплителен котел.

Причини за висока работоспособност

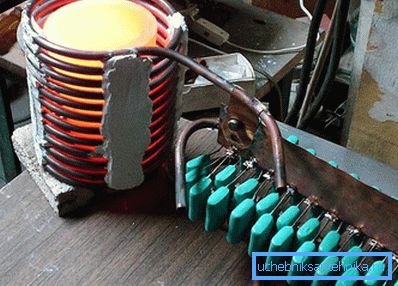

За да разберете защо индукционните котли са толкова ефективни, трябва да разберете как работят. Тайната е да се преобразува електрическата енергия в топлинна енергия чрез магнитна индукция. Най-разпространеният котел има две вериги и се състои от:

• корпуса;
• ядро;
• първи контур;
• високочестотен инвертор с функция за гладко регулиране на тока;
• термична и електрическа изолация.

Основната верига е спирала, изработена от медна жица. Той преобразува енергията на електроенергията във вихрови токове, които създават магнитно поле. Това е вълните на това поле, попадайки във вторичната верига, отоплявате охлаждащата течност. Металният проводник в сърцевината е вторичен кръг и нагревателен елемент. Водата от завръщането, влизайки в котела, се нагрява и благодарение на индукцията се придвижва към изхода от него в отоплителната система.

Проста опция

Най-простият бойлер може да бъде монтиран у дома, притежаващ умения за работа със заваръчна машина, както и български. Преди да бъде направен котел, е необходимо да се подготви метална квадратна тръба с размери 50-50 мм с дебелина на стената 2 мм. Производственият процес, който можете да видите в секцията Видео.

Размерите на тръбата и формата на тръбата може да се различават, само дебелината на стените не трябва да бъде малка.

• С помощта на българския е необходимо да се изреже профилната тръба на дължина от 50 см. Те ще се нуждаят от 5-6 броя (всичко зависи от ширината на използваната индукционна плочка).
• Освен това, трябва да подготвите два елемента с дължина 25 или 30 см (всичко зависи от това колко секции бяха избрани).
• Части от 50 см са заварени заедно. Всички те трябва да се поставят вертикално. В началото те могат да бъдат фиксирани с шевове, а след това е добре да се заваряват всички стави.
• Две допълнителни заготовки трябва да режат една страна, за да направят U-образен профил.
• Към завършения модул от 5 елемента в долната и горната част са заварени два сегмента с една отдалечена стена. Целта им е да съчетаят всички отделни секции в контур.
• След това е необходимо да се уплътнят отворите, образувани от двете страни.
• Входните и изходните тръби се потупват. Те трябва да бъдат разположени диагонално, един отдолу, а другият отгоре. Мога ли да използвам тръба? "Две кранове са заварени към тях, така че те могат да бъдат монтирани по-късно в готова отоплителна система.
• Всички шевове след заваряване се обелват с помощта на мелница. Готовата конструкция е обезмаслена и покрита с боя.
• Устройството е монтирано в инсталираната схема. Обратният ток на охлаждащата течност се подава отдолу, а изходящата тръба е отгоре.

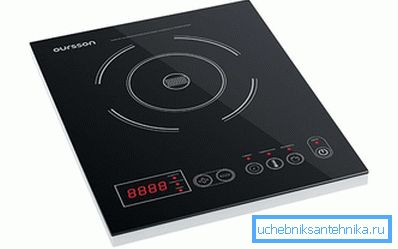

• В ролята на нагревателния елемент е конвенционалната индукционна печка. Придобиването на табелата е необходимо с възможност за регулиране на тока и температурата.
• Той се намира зад котела обратно на гърба.
• Водата, преминаваща през тази конструкция, има време да се загрее. Системата трябва да има разширителен резервоар, както и помпа с принудителна циркулация.

Същата опция може да бъде направена при хоризонтално изпълнение. За тази цел се нуждаем от профилна тръба от 20-25 см. Два от нейните краища са заварени с метални запушалки, за да образуват затворен съд. В горната стена са изрязани два отвора, единият е с вентилационен вентил, а другият е тръба, през която водата ще потече в системата. Отстрани се връща връщащата тръба.

Усложняем устройство

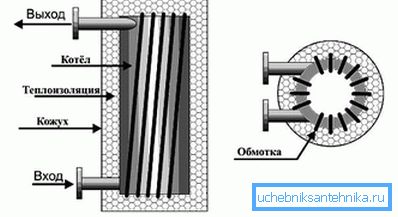

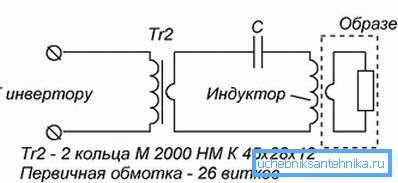

В основата на варианта, описан по-долу, е схематична схема, която се използва в индустриалното производство на индукционни котли. За да монтираме крайния продукт, се нуждаем от следните компоненти:

• метална тръба с диаметър 160 мм и дължина 500 мм;
• метална тръба 25 мм, дължина 500 мм;
• епоксидна смола;
• меден проводник с напречно сечение 2,5 мм²;
• високочестотен преобразувател (може да се вземе от инверторна заваръчна машина или от индукционни плочки);
• огнеупорна тъкан.

От инструментите ще имаме нужда от машина за заваряване, българска, креда за маркиране. Правим следните стъпки:

• Първото нещо, което трябва да направите, е да включите по-малък диаметър от двете страни. За да направите това, изрежете цялата дължина на периферията на капака с 5 мм. Получените сегменти се огъват в средата и се варят. Вместо това можете да използвате две полукръгли или конусовидни върхове.
• След това фиксирайте тази тръба в ръкав с по-голям диаметър. Той се намира в средата и е прикрепен към разпръскващите ребра. Те могат да бъдат направени от отпадъци от метален лист. В началото са направени поставки за потапяне, а след това шевът е заварен до разстоянието до което ще достигне електрода.
• Следващият етап ще бъде заваряването на щепселите върху големия ръкав. Преди това те ще трябва да направят дупки за тръбата в 1 "и да поставят зърната с нишка.
• Цялата конструкция е добре почистена и обезмаслена.
• Епоксидната смола се смесва с втвърдител в съотношение 2: 3.
• Платът е покрит с лепило и е обвит около тръбата. След това тя трябва да издържи, докато не бъде напълно замразена.
• Два индукционни намотки се изработват от подготвената жица. За тази цел 54 върти се навиват около горната и долната част. Между тях е важно да се спазва същото разстояние. След завършване на намотката целият проводник е покрит с епоксидна смола. Отгоре е защитена с топлоустойчива лента.
• Цилиндрите към източника на високочестотно напрежение са свързани паралелно.
• Цялата конструкция е поставена в допълнителна защитна обвивка, така че да не се повредят проводниците.
• Уредът е инсталиран в отоплителния кръг. Трябва задължително да има помпа, която да гарантира принудително движение.

Краищата на малката тръба са затворени, за да се осигури преминаването на водата към стените на голямата отверстие. Ако това не стане, течността ще мине по средата и няма да има време да се загрее.

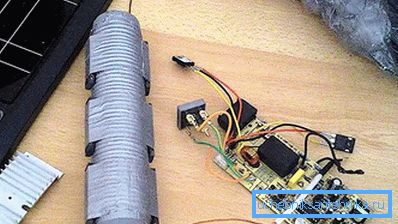

Друг вариант

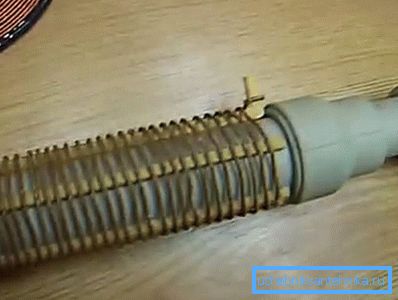

За производството му пластмасова тръба с диаметър 63 mm и дължина 50 cm, стоманена тел с диаметър 3 mm, меден проводник с напречно сечение 2,5 mm² и дължина 11 метра.

• Стоманената тел се нарязва на парчета от 7 см. Тя се вписва в парче пластмасова тръба.
• Два адаптора се завинтват в тръбата за отверстие за 1 "винтово съединение." "От двете страни, грубите филтри се завинтват през нипелите с 1".
• На повърхността на тръбата се залепват успоредни ленти от текстолит.
• Те са поставени рулони от меден проводник. Разстоянието между тях трябва да е същото. След това се изсипват с епоксидна смола.
• Продуктът е монтиран в отоплителната тръба и е свързан с високочестотен източник на напрежение.

Броят на завъртанията, както и дължината на проводника, трябва да бъдат избрани експериментално, тъй като дължината и капацитетът на системата варират от човек на човек. Стоманената тел, загрята от индуктивни токове, ще даде температурата на водата, която ще премине през тръбопровода. Тази опция не може да се използва като самостоятелно устройство, но ще бъде отлично допълнение към основния източник, което ще спести на потока на охлаждащата течност.

Предимства и недостатъци на котлите от пластмасова тръба

Предимства на индукционните котли:

• Водата в отоплителната система се нагрява два пъти по-бързо и има двойно нагряване.
• Инерцията е много по-малка, отколкото при използването на котли на газ или други горива.
• Магнитната индукция предотвратява образуването на скала.
• Тиха работа.
• Не е необходимо почистването и поддържането на котела.

Както при всеки феномен или дизайн, индукционните котли имат своите недостатъци:

• Преди употреба, уверете се, че сърцевината е напълно напълнена с вода и че по време на работа нивото на водата не трябва да пада, в противен случай пластмасата просто ще се стопи.
• Котелът може да се използва само в затворена нагрявана система за отопление.
• Високи разходи за промишлен дизайн.

Силата на котела трябва да осигури подходящо ниво на отопление в стаята. Най-приемлива формула: 1 kW на 10 m².

Индукционният котел е отлична алтернатива на други отоплителни уреди. Ако е възможно да го направите у дома, умения за работа с инструменти и оборудване за сглобяване, възможност за монтиране на отоплителна техника, тогава можете да направите такова устройство сами. Ако не сте уверени в себе си, по-добре е да купите готов котел и да поканите експерти за инсталирането му.
