Електрически отоплителни котли galant: какво е това
Използването на електрическа енергия за отопление на помещения може да се намери доста често, особено в районите, които не са газифицирани. И един от видовете такова оборудване е отоплителните електрически бойлери Galan.
Самият принцип на функциониране на такива единици е фундаментално различен от устройствата TEN, но тази разлика е от полза само, тъй като ефективността на процеса се увеличава и консумацията на енергия се намалява. Разбира се, последните две качества могат да бъдат поставени на преден план, затова в тази статия ще говорим за такова оборудване и също така ще ви покажем видеоклип, отразяващ тази тема.
Електрически бойлери
Как работи
Забележка. На първо място, трябва да се отбележи, че всеки електрически отоплителен котел GALAN, независимо от неговия размер и мощност, е поточна система с йонно нагряване на охлаждащата течност. Всички тези единици заедно с отоплителната верига, било то радиатори или топъл под, съгласно нормите и изискванията на PUE и GOST 12.1.0ли0-81 могат да работят само при наличие на заземяване.

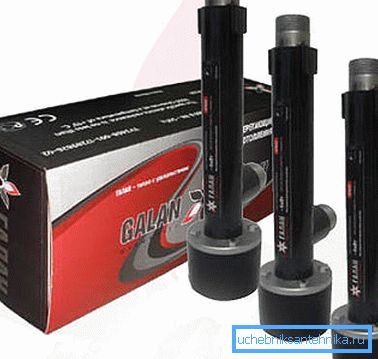

На практика, отоплителният котел GALANT е контейнер с два полярни електрода и два отвора за входа и изхода на охлаждащата течност (най-често нагревателите имат цилиндрична форма).
Захранващото напрежение на устройството, в зависимост от модификацията му, може да бъде:
- или 220V;
- или ли80V.
Но в любом случае частота тока остаётся равной 50Гц, и эта цифра приведена неспроста. Получается, что принцип нагрева здесь основан на замыкании цепи, точно так же, как и в случае с ТЭНом, только там перемычкой служит нихромовая спираль, а здесь - сам теплоноситель.
Когато охлаждащата течност преминава през капацитета, полярността на електродите се променя 50 пъти в секунда. Следователно, йоните също трябва да променят посоката на движение със същата честота. От тази скорост се повишава температурата на течността, т.е. на езика на физиката, протича процесът на йонизация (не електролиза, както някои мислят).
За тези, които се тревожат от потопения електрод (сякаш токът не е ударен!), Може да се каже, че инструкцията за безопасност изключва тази възможност и затова.
Ток, как известно, проходит по пути наименьшего сопротивления, а этот путь находится как раз между двумя окончаниями стержней и никак не может влиять на жидкость в отопительном контуре за исключением её нагрева. Также можно успокоить тех, кто боится пожара в случае протечки ёмкости нагревателя - в случае утечки жидкости цепь между электродами размыкается и система, естественно, отключается.
| Категория измерения | Възможност за използване на котли по име | |||||||
| Огнище 2 | Огнище ли | Огнище 5 | Огнище ш | Гейзер я | Гейзер 15 | Вулкан 25 | ||
| Размери на помещенията в кубически метри (mли) | 80 | 120 | 200 | 250 | лич0 | 550 | 850 | |
| Номинална мощност (kW) | 2 | ли | 5 | ш | я | 15 | 25 | |
| Номинално напрежение (V) | 220 | 220 | 220 | 220 | ли80 | ли80 | ли80 | |
| Средна консумация на енергия при достатъчно затопляне на помещението (kW / h) | 0,5 | 0,75 | 1,25 | 1,5 | 2,5 | ч | ш,ш | |
| Максималната сила на тока на всяка фаза (А) | я,1 | 1ли,7 | 22,щ | 27,ли | 1ли,7 | 22,щ | ли7,5 | |
| Номинален ток за автоматизация в електромеханична версия (A) | 10 | 1ш | 25 | ли2 | ли по 1ш | ли по 25 | ли по ч0 | |
| Сечение на медния проводник (mm2) | 220 | ч | ч | ч | ш | - | - | - |
| ли80В | - | - | - | - | ч | ч | ш | |
| Необходимо (препоръчително) количество топлинна среда в отоплителната система (L) | 20 - ч0 | 25- 50 | ли0 - ш0 | ли5 - 70 | 50 - 100 | 100 - 200 | 150 - ли00 | |
| Вътрешен диаметър (DN) на дюзите на входа и изхода на охлаждащата течност в котела (mm) | 25 | 25 | 25 | 25 | ли2 | ли2 | ли2 | |
| Дължина на устройството (мм) | 250 | 275 | ли20 | лили5 | лиш0 | ч10 | чш0 | |
| Тегло на единица (kg) | 0,85 | 0,я | 1,05 | 1,1 | 5,0 | 5,ли | 5,щ |
Като използвате тази таблица, можете да изберете модификацията на котела за вашия дом
Забележка. Отоплителните системи, които функционират от различни модификации на системата Galan, могат да бъдат допълнени с термостати. Те могат да бъдат инсталирани или на отоплителни батерии или на фитинги за автоматизация на котела и те ще наблюдават микроклимата в стаята.
връзка
- На по-точна схема можете да видите как електрическият котел GALAN е свързан към отоплителния кръг на радиатора. Всё очень просто - главное, чтобы вы правильно рассчитали соотношение мощности самого котла и потребностей системы, но это сделать легко - в паспорте радиаторов и в паспорте котла вы всегда сможете прочесть эти данные. Но не следует также забывать о том, что, прежде всего, вам нужно подсчитать нужную мощность для помещения.
- При подключении системы тёплого пола обязательно промойте её и желательно, чтобы это был ингибитор "Проектор" - если там раньше стоял другой отопитель, то в контуре обязательно есть соли, которые не позволят вам скорректировать плотность жидкости для настройки котла, Зареждането на системата трябва да се извърши с дестилирана вода.

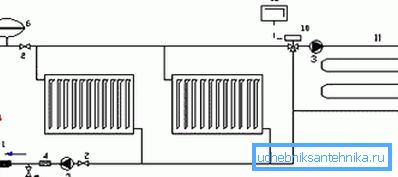

- Также, вы можете подключить своими руками двухконтурную систему - радиаторы и тёплый пол, где монтаж котла производится аналогично двум верхним установкам, Но тези схеми се нуждаят от различни температури на топлоносителя, така че в тръбата за отопление се нарязва триъгълния клапан (10) към топъл под. Това устройство автоматично ще изхвърли гореща вода в тръбата за връщане, когато се достигне достатъчна температура в топлата подова система.
Заключение
Следва да се отбележи, че цената на GALAN ще бъде по-малка от тази на котел с един и същ капацитет. Също така, не забравяйте, че нагревателят трябва винаги да е над захранващата тръба и да е в изправено положение. Първите 120 см от изхода трябва да бъдат направени от поцинкована тръба.
