Еднотръбна отоплителна система: разберете ефективността в

Еднотръбната отоплителна система на частна къща е по-икономична и по-проста по отношение на двутръбна система с така наречените "захранване" и "обратен". Познавайки правилата за инсталиране на такава отоплителна система, можете да я подредите по най-добрия начин, като осигурите висока производителност и максимално икономия на енергия. Ще ви разкажем за всички нюанси, които ще срещнете при използването на този тип отопление.

Компоненти на отоплителната система у дома

Първо, нека анализираме какво се състои от еднотръбната и двутръбната отоплителна система, което ще помогне за възприемането на споразумението като цяло:

• Тръбен тръбопровод, на която се подава охлаждащата течност.
• Отоплителни уреди (радиатори), свързани на необходимите места по магистралата.
• Източник на охлаждащата течност (гореща вода) под формата на котел.
• Разширителен резервоар.
• Елементи на циркулацията на охлаждащата течност в системата.

ЗАБЕЛЕЖКА! Повечето охлаждащи течности се различават в обема на резервоарите и допълнителните функции, както и в материалите, използвани при полагането.

Удобства

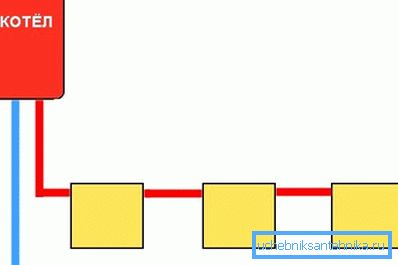

Еднотръбна отоплителна система Ленингдрадка е затворен контур на един тръбопровод, през който се подава топлина към радиаторите и след измиването им се връща в котела.

Методът за отопление на дома, следователно, има редица предимства, които го правят предпочитано в частното развитие:

• Ефективност на работа (в сравнение с двутръбни варианти).
• Ниска цена, поради по-ниската консумация на материали.
• Лесен монтаж и аварийна ремонт. Повечето собственици на къщи могат самостоятелно да уредят тази опция за отопление.
• Главният тръбопровод може да се постави точно над пода или напълно скрит под него.
• Единичната система е еднакво ефективна както в едноетажна, така и в двуетажна къща.

Обърнете внимание! Оптималният режим на работа на това отоплително оборудване във всички области на жилището се постига чрез правилно подбрана последователност от връзки на радиатора.

Циркулация в системата

Циркулацията на отоплителната среда в отоплителната система може да бъде:

• Естественото, което се случва поради разликата в плътността на водата. Охладената вода от обратната част на веригата, която е с по-висока плътност, измества по-малко гъстата (гореща) от горната точка на стъпалото и изтласква по-нататък в главния тръбопровод към радиаторите.

За информация! С този метод на циркулация, тръбите трябва да бъдат положени с наклон най-малко 3-5 градуса, което не винаги е възможно в големи къщи с голяма дължина на тръбите. В крайна сметка, с такова отклонение на тръбопровода, разликата във височината с един метър дължина ще бъде от 50 до 70 мм.

• Задължителен. С този метод циркулацията на охлаждащата течност се осъществява чрез помпа, свързана към отоплителната система на връщащата верига непосредствено преди входа на водата в котела. Главният тръбопровод в система с циркулационна циркулация на охлаждащата течност може да се подрежда с различна височина от 50 мм на метър от дължината на маршрута.

Моля, обърнете внимание! Тъй като системата с циркулационна помпа, свързана към електрическата мрежа, автоматично става нестабилна, трябва да се вземат мерки, за да се избегне стагнацията на охлаждащата течност в момента на изключване от захранването. За тази цел е инсталиран така наречен ускоряващ колектор, който може да изтласка гореща вода до височина от около 1,5 метра.

Разширителен резервоар

На пике разгонного коллектора выполняется отвод трубопровода в расширительный бак. Его предназначение - регулирование давления в отопительной системе с целью избежать повышения до аварийного.

Днес разширяващите се резервоари със затворена конструкция се използват по-често, което изключва контакта на охлаждащата течност с въздух.

Структурно разширителният съд е контейнер, разделен на две части от гъвкава мембрана:

• Едната е пълна с въздух под прекомерно налягане.
• Другият е снабден с вход / изход на охлаждащата течност.

Затвореният разширителен резервоар може да бъде монтиран на всяко удобно място в отоплителния кръг, което е предимство пред отворените резервоари, монтирани изключително в най-високата точка на системата.

За информация! Свободният контакт на охлаждащата течност с въздуха в отворения разширителен съд повишава активната наситеност с кислород. Това застрашава ранното изпускане на стоманени тръби и отоплителни инсталации от ред поради ускорението на процесите на корозия. В този случай е за предпочитане да се монтира еднотръбна отоплителна система с полипропиленови тръби - материалът е устойчив на деформация.

Схемата за инсталиране на компонентите на отоплителната система

Еднотръбната отоплителна система е монтирана в следната последователност:

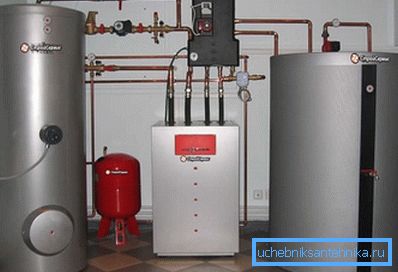

• Источник теплоносителя - котел, способный работать за счет:

• Газа.
• Твърдо гориво.
• Електричество.
• Комбинации от две или повече възможни варианта за гориво.

ЗАБЕЛЕЖКА! Последният вариант е удобен за тези случаи, когато в определени моменти един от източниците на гориво е недостъпен или става скъп.

• Горен колектор с вход в разширителния резервоар. (Виж също статията Truborez за стоманени тръби: характеристики).
• Основният тръбопровод, който от своя страна се грижи за всички помещения на жилището. Имайки предвид, че когато котелът се отдалечи от котела, охлаждащата течност се охлажда, особено помещенията, които се нуждаят от най-добро отопление, трябва да са първите по пътя на пътуването си:

• Бебе.
• Спални.
• Баните.

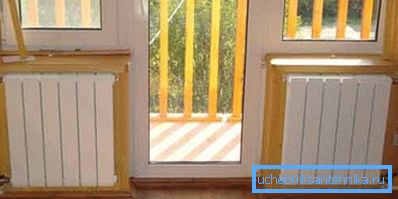

Обърнете внимание! Можете свободно да инсталирате радиатори във вашия дом на всяко удобно място за вас. Единственото, което се изисква от инструкциите за инсталиране на отоплителни уреди, е задължителното инсталиране под прозорците. И нашите препоръки - да организираме и радиатори до входната врата (на следващата снимка).

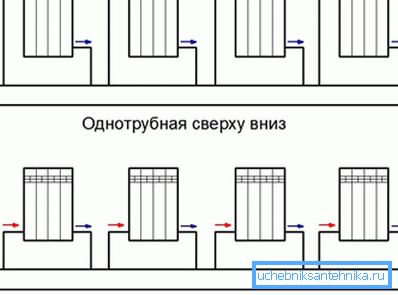

Свързване на радиатори

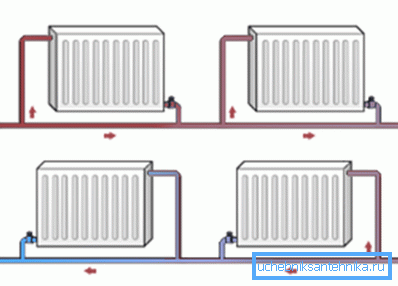

Също така има два начина за свързване на отоплителните уреди:

• Первый - нерегулируемый простейший. Радиаторы в этом случае подключаются к магистрали в двух точках:

• На входа.
• На изхода.

Това е проста и евтина схема на свързване без допълнителни връзки и елементи, не позволява извършването на:

• Регулиране на отоплението.
• Изключете радиатора за поправка или замяна с напълнена система.

• Вторият вариант е Ленинградка. Съгласно тази схема всеки радиатор на входните и изходните точки на главната линия е оборудван със заключващо устройство, което може:

• Регулирайте отоплителната мощност в отделна секция.
• Напълно отрежете потока охладител за ремонт.

В допълнение, около радиаторите е монтиран байпас със затварящо устройство, чието припокриване е насочено директно през специфичен радиатор.

Не забравяйте, че само вие избирате един от горните методи въз основа на характеристиките на всеки един от тях. Има още една възможност - наемане на работен екип, който да определи най-добрата система за отопление по тип на вашата конструкция, след което да започнете сами работата. (Виж също статията Канализация във вилата: функции.)

заключение

Сега сте по-наясно с уникалната характеристика на еднотръбната отоплителна система, какви са възможностите за нейното внедряване в селска къща. Както разбирате, решението на този въпрос трябва да бъде решено внимателно, след като сте преценили всички плюсове и минуси, трябва да разберете кое е най-доброто за вас и вашата структура. Не забравяйте да се сравни с двутръбна система, която също е популярна в частните домове.

Във видеото в тази статия ще намерите допълнителна информация по тази тема.
