Изборът на отоплителната система на вашата собствена къща е един от най-важните етапи на проектиране и изграждане на дом. Това зависи не само от комфорта и комфорта в къщата, но колко пари ще бъдат изразходвани за плащане за комунални услуги. Оптималният избор за малките сгради е еднотръбната отоплителна система с естествена циркулация, която ще разгледаме по-долу.

Разновидности

Еднотръбното отопление може да бъде проектирано по няколко различни схеми. Изборът на конкретно зависи от личните ви предпочитания, както и от характеристиките на обекта, който се издига.

Въпреки това, всяка схема на еднотръбна отоплителна система има такива характеристики:

• в тази инженерна мрежа няма разделяне на тръбопроводите, захранващи топлоносителя, и отстраняване на охладената вода от радиаторите;
• всички устройства са свързани в обща система в серия и топлоносителят, преминаващ през системата, описва пръстена;
• закрытая однотрубная система отопления (с замкнутым кругом циркуляции горячей воды) может комбинироваться с двухтрубной — в этом случае подача воды на этажи и ее удаление происходит по двум каналам, а разводка - по одному.

Инженерите-строители разграничават четири разновидности от еднотръбни вериги, които се различават по начина, по който тръбите свързват котела с радиаторите.

1. Схема за отопление с един тръбопровод с долна тръба, В този случай охлаждащата течност преминава през тръби, поставени хоризонтално и положена по пода (или под него) и след това се издига до инсталираните отоплителни панели. Предимствата на тази система са лесната настройка на температурата и възможността за припокриване на отделните елементи на комуналната мрежа в случай на аварии или за профилактична поддръжка.

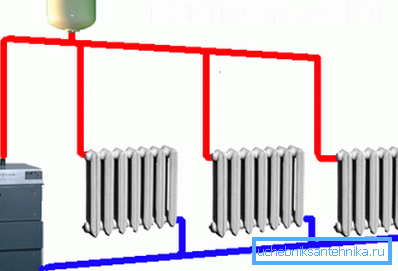

1. Еднотръбна отоплителна система с горно окабеляване, Тук охлаждащата течност, оставяйки нагревателя, веднага се издига до най-високата точка на мрежата, след което с помощта на тръби, поставени хоризонтално, се разпределя по отоплителните панели.

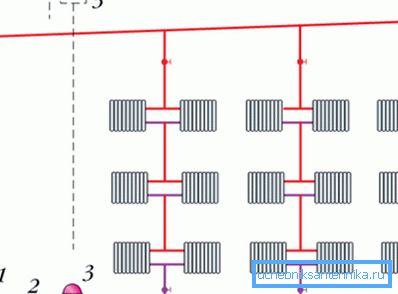

1. Еднотръбна вертикална отоплителна система, Неговата особеност се състои в това, че стаите нямат хоризонтално положени тръби. Тук охлаждащата течност, попадаща в горната точка, се спуска вертикално, преминавайки през инсталираните в помещенията радиатори.

1. Еднотръбната хоризонтална отоплителна система е фундаментално подобна на предишната, но тук тръбите са разположени хоризонтално, Често такава схема се използва в едноетажни къщи.

В допълнение към описаните по-горе сортове схемата на един тръбопровод на отоплителната система е:

• с естествена циркулация на охлаждащата течност;
• с принудителната организация на водния ток.

В първия случай потокът от течност се осигурява благодарение на температурната разлика и съответно на плътността. Налягането на охладената вода, изтичаща от радиаторите, измества по-малко гъстата и гореща охлаждаща течност до по-високите точки на тръбопровода, от която се разпространява допълнително.

За да може такава мрежа да функционира нормално, при монтажа на тръбите е необходимо да се подреди наклонът към котела с 3-4 градуса. И това не винаги е възможно в едноетажни сгради в голяма степен (повече от 30 метра).

Системата за принудителна циркулация е допълнително оборудвана с помпа, която е монтирана преди входа на тръбопровода за връщане (студен) към котела. В този случай наклонът може да бъде намален (от 0,5 до 1 градус).

Обърнете внимание! За предпочитане е верига с естествена циркулация, тъй като тя е по-енергийно независима - нейната работа не зависи от наличието или отсъствието на електричество.

За да избегнете стагнация на водата при прекъсване на захранването, инженерите съветват инсталирането на така наречения ускоряващ колектор. Това е обикновена вертикална тръба, която повдига охлаждащата течност до горната точка на системата - на височина от най-малко 1,5 м спрямо радиаторите.

Монтаж

Принцип на действие и елементи

Еднотръбната затворена отоплителна система е пръстен, който включва всички негови компоненти:

• Котел, който загрява охлаждащата течност до определена температура;
• тръби, през които се подава топла вода към радиаторите и след преминаването им към котела;
• нагревателни панели;
• разширителен съд.

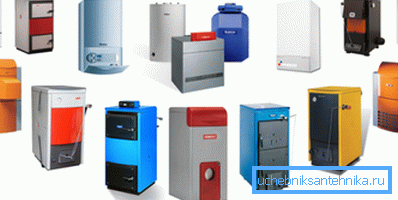

При избора на котел внимавайте за вида гориво, използвано от него. Най-икономични са нагревателите, където водата се нагрява с газ. Но за това е необходимо главният газопровод да се приближи до вашия сайт. В допълнение, оборудването често се използва за твърди или течни горива, втечнен газов балон или комбинирани агрегати.

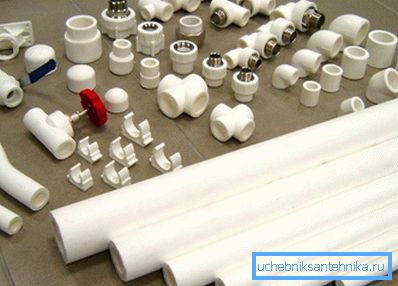

Диаметърът на тръбите зависи от степента на отоплителната мрежа, като например радиаторите на площта на къщата, силата на котела и т.н. Понастоящем най-често срещаните тръбопроводи от различни полимери.

При избора на тръби и радиатори за проектиране на еднотръбна отоплителна система е необходимо да се вземат предвид инженерните параметри (обемът на необходимата течност, нейното налягане, температура, диаметър на тръбопроводите, площта на радиаторите и др.), Които трябва да бъдат предварително определени.

Изчисляването на хидравличното отопление - еднотръбна система с всяко място на мрежата, захранващо охлаждащата течност - може да се извърши самостоятелно или да се повери тази работа на специалист. Цената на подобна услуга по принцип не е много висока.

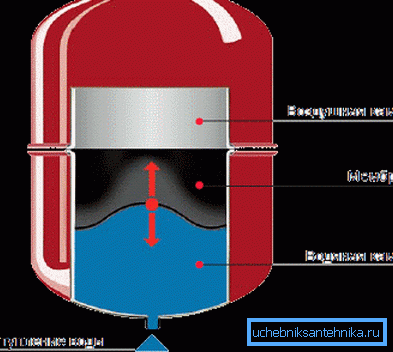

Разширителният резервоар е необходим, за да се регулира налягането на флуида в системата и да се предотврати разпадането й в случай на увеличаване. Съвременната отоплителна система предвижда използването на разширителен съд от затворен тип. Състои се от две камери, разделени от гъвкава преграда. В един от тях се изпомпва въздух под високо налягане, а вторият е свързан с отоплителните тръбопроводи.

Обърнете внимание! Разширителни резервоари от затворен тип могат да бъдат монтирани не само в горната част на системата, но и на всяко удобно за вас място, например котелно помещение или помещение за поддръжка. Друго предимство е, че отсъствието на директен контакт с въздуха предотвратява преждевременната корозия на металните части на отоплителната система.

Избор на опции за свързване на отоплителни панели

Схемата за свързване на един тръбопровод на отоплителните радиатори осигурява течащ поток от охлаждащата течност или конструкцията на така наречените байпаси - участъци от тръби, през които може да премине гореща вода, като се заобикаля радиатора.

В първия случай, не е предвидена разпоредба за това, че ремаркето да транспортира течността. Водата идва от котела и тече през всеки радиатор: отгоре надолу или от близко до далечното. В същото време температурата на водата постепенно ще намалее и най-ниските (далечни) стаи могат да се загреят слабо.

Избягвайте тази ситуация, ако в началото на отоплителната система монтирате радиатори с по-малка площ, отколкото в края.

Недостатъкът на системата правилно се счита за невъзможно да се монтират на тръбопроводите спирателни клапани и термостатични вентили, тъй като припокриването на една крана ще доведе до невъзможност за функциониране на системата като цяло.

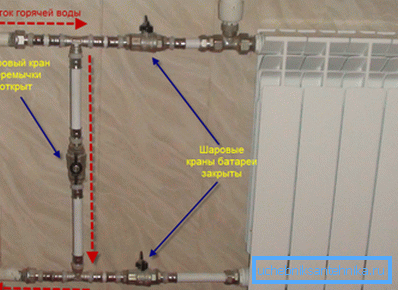

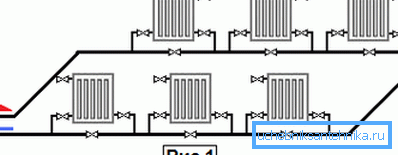

Във втория случай, под отоплителния радиатор е монтиран транзитен тръбопровод - байпас, благодарение на което е осигурено по-ефективно отопление на всички помещения.

Обърнете внимание! Байърите трябва да бъдат направени от тръби с по-малък диаметър от основния тръбопровод, в противен случай радиаторът няма да получи достатъчно количество охладител.

Всички пунктове за подаване на вода в отоплителния панел, както и байпасните тръби трябва да бъдат оборудвани с кранове. Това ще позволи да се регулира температурата на отоплителната система във всяка стая отделно. В допълнение, в случай на авария е възможно временно да се забрани една или друга секция и да се извърши ремонта или подмяната й без пълно спиране на отоплителната система.

Технология на инсталиране

Монтажът на описаната инженерна мрежа може да се извърши само след като е извършено хидравличното изчисление на еднотръбна отоплителна система. От това зависи кои елементи ще се използват.

Самата поредица от действия е следната:

1. Отоплителният котел е инсталиран на предварително избрано и подготвено място. Инструкцията, описваща този процес, е включена в устройството. Препоръчително е да поверите инсталирането на това оборудване на специалист от организацията, от която сте закупили устройството. Той ще даде гаранция за работата си.
2. Тръбопроводът се изгражда. В този случай е необходимо те да се монтират на места, където са монтирани радиатори. Уверете се, че всички тръби са инсталирани наклон, в противен случай естествената циркулация на охлаждащата течност ще бъде нарушена.

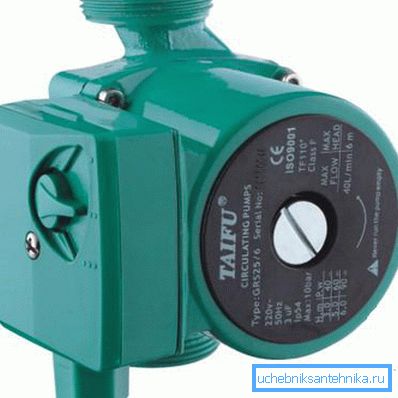

1. В случай на отопление с наситен воден поток трябва да се постави електрическа помпа. Не забравяйте, че това оборудване е предназначено за изпомпване на вода, чиято температура не надвишава 60 градуса. Следователно, той трябва да бъде монтиран в крайната точка на системата - преди охладителят да влезе в котела.
2. Далее подключается разширителен съд. Как уже упоминалось, закрытая емкость с мембраной может быть смонтирована в любом месте, а открытая — только в самой высокой точке системы.

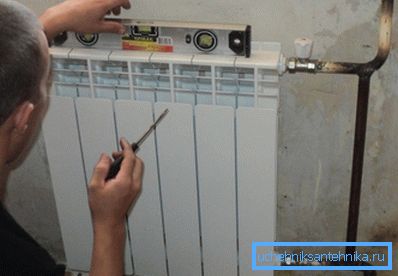

3. В края на предишния етап можете да започнете да фиксирате радиаторите. Те са прикрепени към стената с помощта на пълни скоби. Преди маркирането и пробиването е необходимо да се запознаете с препоръките на производителя относно инсталацията. Важно е да се спазва предписаното разстояние от стените, первазите, подовете и други конструктивни елементи на сградата.
4. Нагревателните панели се монтират в зависимост от избраната схема. Не забравяйте да свържете спирателните вентили, термостатите, щепселите, вентилите за обезвъздушаване и т.н.

1. Преди зареждането на охлаждащата течност въздухът под налягане е под налягане, след което системата се напълва с вода, се стартира процесът и се регулират режимите на работа.

Еднотръбна вертикална отоплителна система с нижней разводкой труб больше подходит для многоэтажных частных домов, с горизонтальной — для одноэтажных. Но помните, что при площади дома более 200 кв. метров и протяженности труб более 30 метров нужно либо устанавливать мощные насосы, либо выбирать другую схему монтажа отопительной системы.

заключение

Хоризонталната еднотръбна отоплителна система е един от най-ефективните начини за отопление на малки жилищни помещения. Ако сте собственик на просторен дом, препоръчително е да изберете по-сложни, но ефективни схеми. Тяхното описание е посветено на видеото по-долу.
