Двутръбна отоплителна система: варианти за проектиране и

19-08-2017
Отопление

Как е организирана двутръбната система за отопление на частна къща или многоетажна сграда? На какви основания могат да бъдат класифицирани такива системи? Какви проблеми могат да възникнат в процеса на прилагане на тази схема и как да бъдат решени? Нека да разберем.

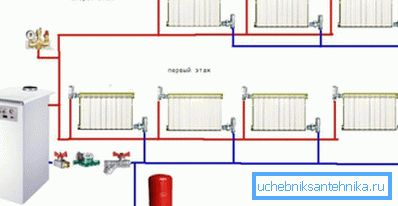

Двутръбни попутная схема отопления для двухэтажного коттеджа.

Какво е това?

Да започнем с описание на общите принципи на отоплителната система.

Отоплението на отоплителните уреди се осигурява чрез циркулацията на охлаждащата течност (промишлена вода, антифриз, етиленгликол и др.). За циркулация се създава разлика между входа и изхода на инструмента.

Тази разлика може да бъде предоставена по няколко начина:

  • Подключением через элеваторный узел к теплотрассе, где между подающей и обратной нитками поддерживается разница давлений в 2 - 3 кгс/см2.

Нюанс: после элеватора перепад между смесью и обраткой куда меньше - 0,2 - 0,3 кгс/см2. Превышение этого значения сделало бы циркуляцию чрезмерно быстрой. Последствия - шум в трубах и завышенная температура обратного трубопровода.

  • Циркулационната помпа.
Циркулационната помпа осигурява движението на охлаждащата течност.
  • Разликата в плътността на горещата и студената охлаждаща течност в така наречените гравитационни (гравитационни) системи.

Очевидно във всички случаи е необходимо да свържете всеки нагревател към общата система с две връзки. Това може да се направи по няколко фундаментално различни начина.

Схема Кратко описание
Една тръба Отоплителните уреди са свързани към обща верига
Двутръбни Отоплителните уреди са свързани между захранващите и възвратните тръбопроводи, които се движат по целия периметър на отопляемите помещения
колектор Всеки нагревател е оборудван със собствена двойка кабели, свързани към общ колектор

Любопитно е, че в многофамилните къщи преобладават смесени схеми на свързване на радиатори. Наличието на специална отоплителна система за захранване и връщане прави системата двутръбна; в същото време в решетката, батериите често се комбинират последователно.

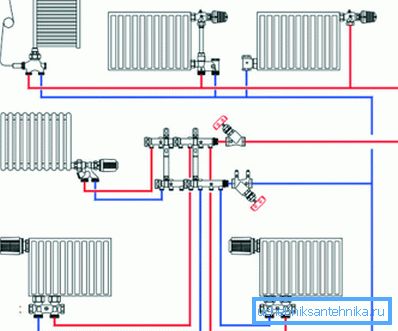

И тук виждаме комбинация от колекторни и двутръбни вериги.

класификация

Двутръбни система отопления, в свою очередь, может быть классифицирована по нескольким дополнительным признакам.

Ориентация

Вертикалната схема се използва само в многоетажни сгради. Всеки радиатор е джъмпер между захранващите и връщащите се, които преминават един до друг.

Хоризонталната схема може да се използва както в многофамилни сгради (пример за това с две бутилки е споменато в горния параграф), така и в къщи.

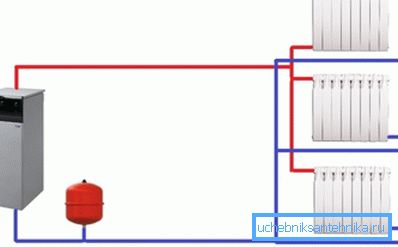

Вертикална двутръбна верига.

Свързани и задънени

В попутной схеме теплоноситель в подаче и обратке движется по кольцу в одном направлении; в тупиковой - в противоположных направлениях. Тупиковая схема востребована там, где дверные проемы или панорамные окна делают проблематичным монтаж полного кольца труб.

Долно и горно пълнене

Приблизително до 70-те години на миналия век на територията на СССР се доминират къщи с най-пълно запълване: от асансьорната единица захранващият тръбопровод е издигнат до тавана; Оттук охлаждащата течност премина през решетките в обратния тръбопровод, разположен в мазето.

Прилагането на такава схема имаше няколко практически последствия:

  • Таванският етаж се разтопяваше и имаше достатъчни размери за обслужване и ремонт на спирателните вентили.
  • Каждый стояк отопления при ремонте приходилось отключать в двух точках - в подвале и на чердаке.
  • При стартиране на системата за нулиране (както на целия, така и на отделните решетки) е необходимо да се изсмуче въздух. За тази цел пълнежът е монтиран с лек наклон, а в горната му част е монтиран разширителен резервоар с предпазен клапан. Съответно стартирането на къщата беше придружено от посещение на тавана.

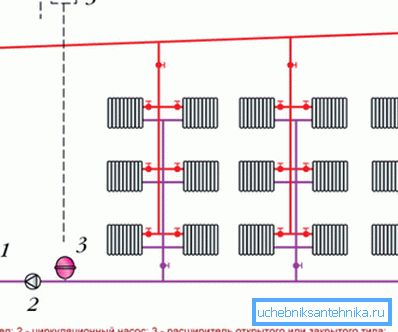

Схема с най-пълно запълване.

Въпреки това: в някои случаи, изхвърлячът все още е бил свален до мазето през всички етажи. С малко напречно сечение на изпускателния отвор, въздухът се изтласква през него в предната част на водния поток.

С появата на плоски покриви и развитието на конструкцията на панелните жилища, горният пълнеж на практика бе заменен от долния: доставката и връщането бяха прехвърлени в сутерена. стойкаи започна да се свързва по двойки в апартаментите на горния етаж. След нулиране, всеки от тях трябва да извади въздушната възглавница; за тази цел маитевски кранове или конвенционални клапани се монтират в апартаментите на горния етаж.

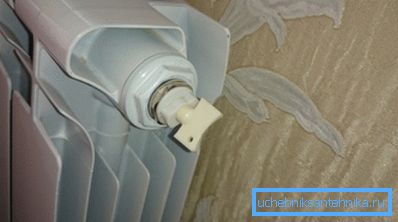

Въздух в апартамента на горния етаж.

Моля, обърнете внимание: схемата за долно пълнене е по-уязвима при инциденти през студения сезон. Изхвърлянето на въздух (особено при отсъствие на достъп до всички самолети) отнема много време; При ниски температури не е необичайно някои от рейзърите да замръзнат.

достойнство

Какво, всъщност, е една добра 2-тръбна отоплителна система?

Ее главное достоинство - в том, что она позволяет обеспечить более или менее постоянную температуру отопительных приборов по всему зданию.

При однотрубной отопительной системе подключения батареи в начале кольца единственного розлива будут иметь температуру подачи (типично - 70-75 С). в конце - температуру обратки (50 С). Здесь же в каждый радиатор будет поступать теплоноситель с температурой, мало отличающейся от той, которая обеспечивается котлом на подаче или элеваторным узлом после узла смешения (элеватора).

В допълнение, в случай на голяма къща със солиден брой батерии, двутръбната отоплителна система е просто безспорна: няма конфигурация с един тръбен пръстен, която да обхваща всички помещения на 80-те жилищни сгради.

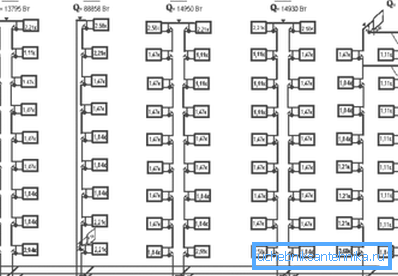

Секция на отоплителната система девятиэтажки. Една тръба схема иметь необходимую конфигурацию просто не может.

Предупредителни възражения: да, веригата на колектора може повече да замени двутръбна верига. Цената на нейното изпълнение обаче ще бъде по-висока от десетки пъти поради огромния поток от тръби; В допълнение, голямата обща дължина на подустройствата ще означава огромни нецелеви топлинни загуби.

проблеми

Без тях също не беше направено.

разходи

Очевидно, с еднакъв диаметър, две тръби винаги ще бъдат по-скъпи от един. При малка площ от отопляемата конструкция получените предимства няма да компенсират тази разлика: температурното разпределение е по-лесно да се компенсира чрез увеличаване на броя на секциите на радиатора в края на единичния тръбен пръстен.

балансиране

Двутръбни система отопления коттеджа нуждается в балансировке.

Какво е това??

Първо, ще очертаем същността на проблема.

Представьте себе, что от отопительного котла вглубь дома уходят две трубы. По первой вода поступает к радиаторам, по второй - возвращается. При этом каждый радиатор представляет собой перемычку между этими трубами.

В чем тут проблема? Да в том, что каждый отопительный прибор будет гасить перепад между подачей и обраткой. Если на первой батарее он будет равным, скажем, 0,2 кгс/см2, то на втором - уже 1,75, на третьем - 1,5 и так далее.

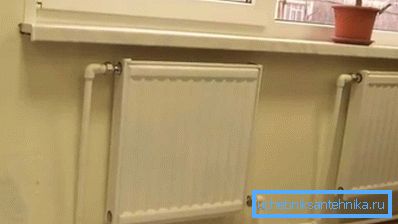

На правилния конвектор разликата ще бъде по-малка, отколкото вляво.

В резултат на това получаваме една много грозна картина:

  • Това няма да е въпрос на стабилна температура на батерията. Колкото по-малка е капката, толкова по-бавно е циркулацията, толкова по-ниска е температурата на охлаждащата течност до радиатора.
  • Това, което е много по-лошо, при екстремно студено охлаждане на крайните батерии може да доведе до образуването на запушалки за лед с пълно спиране на циркулацията и неизбежно размразяване на отоплителните тръби.

Инструкциите за балансиране на отоплителната система на вилата със собствените си ръце изглеждат така:

  1. Каждый радиатор снабжается дросселем на одной из подводок (желательно - на обратке).
  2. Потокът от топлоносител през първия от котела или асансьорните нагреватели е ограничен, докато температурата им е равна на последната.

Полезно: более удобный в использовании функциональный аналог дросселя - термостатическая головка. Она позволяет задать не расход воды через нее, а целевую температуру.

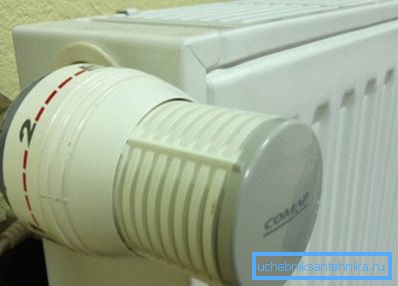

Топлинната глава значително ще улесни балансирането.

Разумен въпрос: как работи схема с две тръби в многоетажна сграда? Няма дроселиране на батериите, но температурата между тях е относително малка.

Функцията на дроселната клапа се изпълнява от променливия диаметър на тръбите. Ето типични стойности за десететажна къща, построена през 80-90 години.

Секция на отоплителната система ДУ, мм
Свързване към радиатора или конвектора 20
стойка 25
Попълване в края 32 - 40
Попълване на асансьора 40 - 50

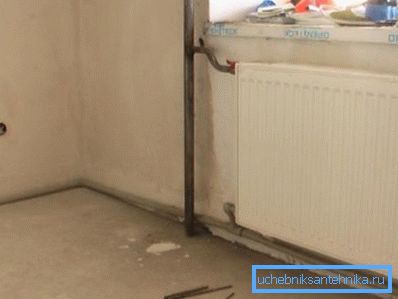

Снимката ясно показва разликата в напречното сечение на тръбопровода и тръбата.

Всяко напречно сечение ограничава потока на охлаждащата течност; като се вземе предвид очевидно надцененият капацитет на пълнене, това е достатъчно за функционирането на схемата в нормалния режим.

Полезни малки неща

  • При балансировке дросселями временной промежуток между изменением режима дросселирования и стабилизацией температуры отопительных приборов достигает 6 - 8 часов.
  • Для коттеджа площадью до 100 м2 с принудительной циркуляцией теплоносителя в двухтрубной системе разумный минимум сечения розлива - ДУ2, до 200 м2 - ДУ25.
  • В гравитационной системе розлив нельзя делать тоньше ДУ32 при использовании полимерных труб и ДУ40 - стальных, В допълнение, гравитационните системи се прилагат на площ от не повече от 100 m2: в голямо помещение хидравличното съпротивление на дълъг цикъл просто не осигурява минималната необходима скорост на циркулация.

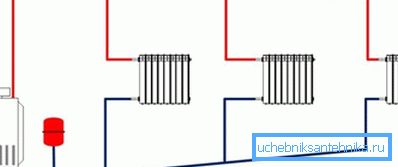

Гравитационная двухтрубная схема.

Заключение

Надяваме се материалът, предоставен на читателя, да му помогне в проектирането, изграждането или ремонта на отоплителни системи. За да научите повече за това как функционира двутръбната отоплителна система, видеото в тази статия ще ви помогне. Успех!
