Двуканална отоплителна система: дизайн, функции, връзка

Има две най-важни условия за комфорта на жилището: наличието на отопление и топла вода. За да осигурите тези условия, можете да използвате отделни системи и да инсталирате двуканален котел. Ще ви разкажем как се различават едно-верижна и двуканална отоплителна система, какви са характеристиките и предимствата на двуканалното отопление.

Отопление с две вериги

Принцип на работа и разположение на котела

На първо място искаме да определим двукорпусната система, а също и да разгледаме принципа за нейното функциониране.

Обърнете внимание! Двупроводната система е система, в която функциите на отопление и топла вода се комбинират чрез организиране на две независими схеми с различни температури на водата.

Трябва да се разбере, че температурата на нагряващата среда в отоплителната система достига 95 градуса, докато температурата на подаване на топла вода съгласно 2.4 SanPiN 2.1.4.2496-09 е 60 градуса. Това означава, че топлинният генератор ще работи в различни режими.

Обикновено двукатният бойлер има един затворен топлообменник и един поточен топлообменник за топла вода.

Затова помислете за принципа на устройството:

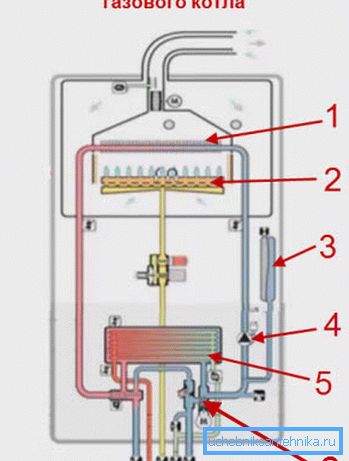

• Топлоносителят влиза в топлообменника (1), където се загрява от газовата горелка (2) и се изпраща към отоплителната система чрез циркулационната помпа (4), като по този начин се циркулира в затворен отоплителен кръг;

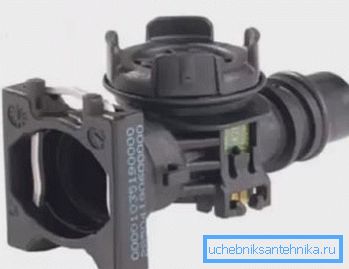

• Когато захранването с гореща вода е включено, трипътен вентил (6) се задейства и охладителят започва да циркулира през топлообменника (5) вътре в котела, но не навлиза в отоплителната система;
• Водата от чешмата влиза в топлообменника (5), където се отоплява от охлаждащата течност и се подава към системата за захранване с гореща вода;
• Вътрешната малка верига също е затворена и оборудвана с разширителен резервоар (3), който компенсира разширяването на топлоносителя при нагряване.

Обърнете внимание! Виждаме, че уредът работи на принципа "или - или", т.е., когато БГВ работи, охлаждащата течност не загрява батериите на отоплителната система. Продължителното използване на топла вода може да доведе до очевидно охлаждане на батериите и спад на температурата в къщата.

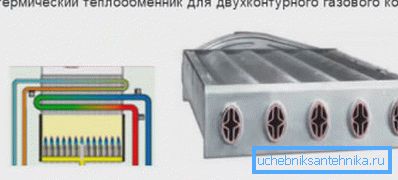

Възможно е вариант на битермичен топлообменник, в който се комбинират две схеми. Охлаждащата течност циркулира през външната обвивка и горещата вода на БГВ тече през вътрешните тръби. В същото време, водата с пламъка на горелката не се допира, и с затворен клапан не се вари.

Обърнете внимание! Използването на битермичен топлообменник позволява използването на отопление и водоснабдяване едновременно.

И накрая, има двутръбни котли с вграден косвен нагревател, но те са тромави и изискват организирането на фондация.

 Разлики от еднокръгова система

Каква е разликата между двуциркулационната и едноцирната отоплителна система, тъй като веригата с един кръг може да осигури и отопление на водата? Нека да видим как е организирана работата на еднотръбен котел с БГВ:

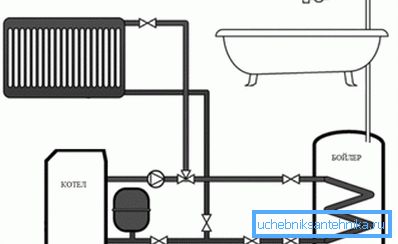

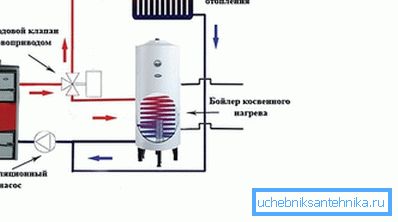

Както можете да видите, тук схемата е различна: котелът загрява охлаждащата течност, която циркулира в отоплителната система. Обаче отделна верига е отделена от общата тръбопроводна мрежа, която захранва котела за косвено отопление.

Когато водата в котела се охлади, термостатът изпраща сигнал до серво, което превключва трипътния вентил, а охлаждащата течност започва да тече не само в отоплителната система, но и в топлообменника на котела, където се загрява горещата вода за топла вода. Това прилича на работата на двумоторен топлообменник, само в този случай той не се комбинира, а се разделя на две отделни части.

Обърнете внимание! Тази схема е по-надеждна, но цената на котела с бойлер ще бъде значително по-висока от цената на единична двуканална система. Това е основната разлика, в допълнение, за инсталиране на котела ще се нуждаят от допълнително пространство.

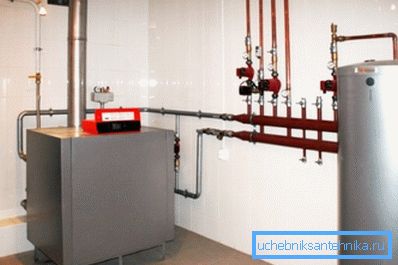

Правила за инсталиране на оборудване в котелното

За правилното функциониране на отоплението е необходимо да се организира отоплителна станция или котелно помещение.

Въпреки автоматичните системи за управление и защита, инсталирани в съвременните котли, инструкцията изисква въвеждането на редица правила за подреждането на котелното:

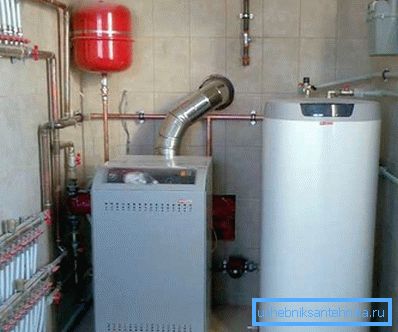

• За инсталирането на оборудването е необходимо да се предвиди отделна стая с площ от най-малко 4 квадратни метра, В тази стая трябва да има поне един малък прозорец и нормален вход. Най-често котелното се помещава в мазето или помещението на приземния етаж, но можете да го изведете в отделна сграда;

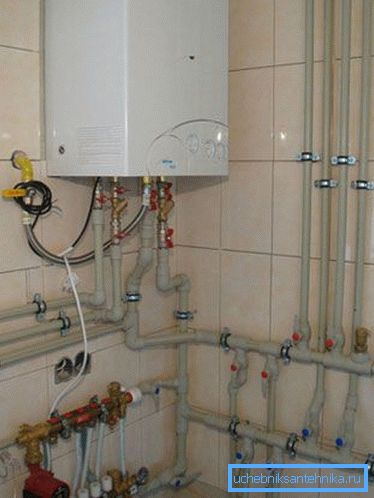

• Завършването на котелното помещение трябва да бъде направено от незапалими материали: плочки, мазилки и т.н .;
• За нормална работа на оборудването и безопасността на котлето, котелното помещение трябва да има нормален въздушен поток, За това в стената е направен невъздушен въздух;
• Изходът на отработените газове се осъществява чрез отделен комин, поради причини, свързани с безопасността, е недопустимо да се изведе към капака на вентилационната система;
• Подът под котела е покрит със стоманен лист от най-малко 1 m2;
• Изходът на комина се издига над височината на покрива на метър.

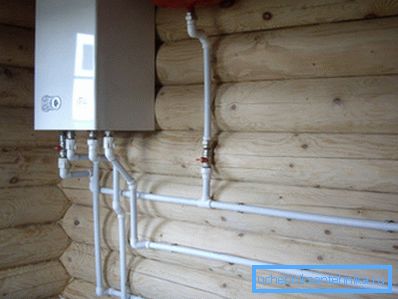

Обърнете внимание! Правилата за подреждане на топлинна точка трябва да се извършват стриктно за вашата собствена безопасност. В случай на използване на газово оборудване е необходимо да се запознаете с правилата за безопасност и експлоатация.

Предимства и недостатъци

Сега помислете за плюсовете и минусите на използването на система с двойна схема.

Нека да започнем с положителните моменти:

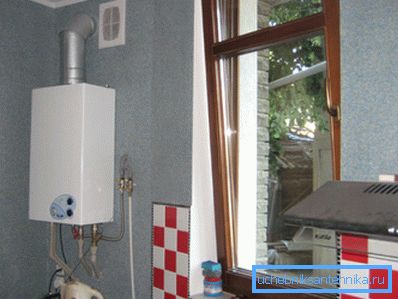

• Налице е забележимо икономия на място в къщата: поради липсата на допълнителен котел, размерите на котелната централа могат да бъдат намалени. Това важи особено за малките къщи, където има толкова малко места. В случай на изграждане на специално приложение за топлинна точка се добавят спестявания на ресурси и материали;
• Цената на двуциркулацията е значително по-ниска от цената на котел с котел или два котела;
• Свързването на втори котел или непряк котел за отопление значително усложнява работата по монтажа, изисква допълнителна армировка и тръбопровод, средства за автоматизация и управление;
• Ако използвате газ, не е необходимо да свързвате две устройства с разрешения и пускане в експлоатация, което трябва да се извършва с помощта на специалисти.

Обърнете внимание! Основният критерий за избора на такива устройства е спестяването на пространство и пари. В хората такива единици се наричат ​​"котли за бедните", но, както знаете, бедността не е порок.

 Сега ще обсъдим отрицателните аспекти на тази схема:

• Устройствата с нагряване на течаща вода не са много удобни за използване: трудно е да се регулира температурата на водата, особено при смяна на главата. Този ефект е познат на собствениците на газови колони на стария модел;
• Коаксиалният топлообменник може да работи или за отопление, или за отопление. Това води до факта, че при продължително използване на топла вода къщата може да се охлади забележимо;
• Ако комбинираният топлообменник не успее, отоплението няма да работи, докато не бъде сменено;
• Отоплението на течаща вода изисква двойно увеличение на мощността и това води до увеличаване на общите размери и маса на продукта;
• Електрическите котли в режим на нагряване на течаща вода също ще работят с двоен капацитет и това ще изисква връзка с трифазна 380 V мрежа, която не е навсякъде.

Обърнете внимание! Очевидно схемата е доста противоречива и зависи от вас да решите. Разбира се, ако купувате по-удобно и скъпо оборудване е твърде много за вас, тогава изборът тук е предвидим.

Методи за увеличаване на топлинната инерция на системата

Ако зимите в района ви са студени и се притеснявате, че когато използвате БГВ, батериите ще се охладят, ние ще ви дадем някои съвети как да избегнете това. Разбира се, първо трябва да се погрижите за добра изолация на стени и прозорци, покрив и под, но не става дума за това.

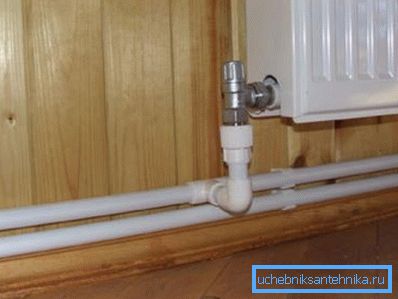

Единственият начин да се спре охлаждането на охлаждащата течност е да се увеличи неговата топлинна мощност. Това може да се постигне чрез увеличаване на обема на охлаждащата течност чрез използване на тръби с по-голям диаметър.

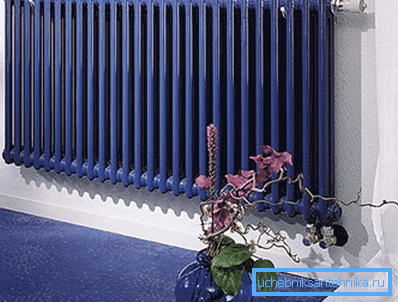

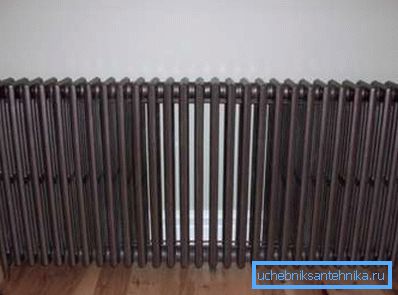

Освен това можете да използвате масивни чугунени батерии с подово монтиране. Такива отоплителни уреди охлаждат много дълго, тъй като тяхната маса може да достигне 100 кг.

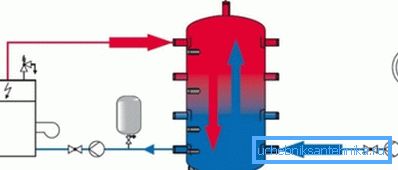

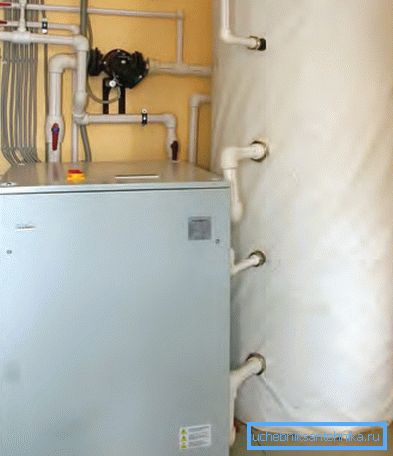

И накрая, както вече беше споменато, в системата може да се построи термична батерия - резервоар за няколко стотин литра (до 2000), свързан между котела и отоплителната система. Това обаче облекчава всички предимства на схемата: ще стане по-скъпо и ще заема допълнително място.

Обърнете внимание! При рационалното използване на топла вода проблемът с охлаждането на батериите не е много важен, тъй като за да може къщата да се охлади силно, е необходимо да се направи душ за няколко часа.

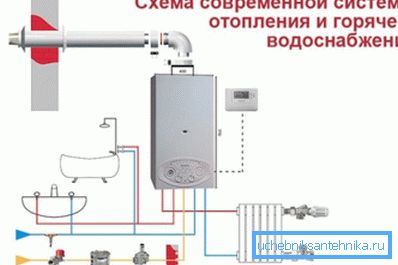

Свързване на газово оборудване

Обърнете внимание! Строго е забранено да свързвате газопровода със собствени ръце. Това е изпълнено с високи глоби и доста опасно. Ето защо, за да регулирате работата на газовия котел, ще трябва да изпълните определен ред действия.

Първо трябва да кандидатствате за ОТИ и да направите промени в плана на къщата със съответните обозначения и обозначение на котелното помещение. Също така се правят промени в техническия паспорт на обекта.

След това трябва да се обърнете към газовата служба и да кандидатствате за присъединяване на котела. Ще е необходимо да предоставите технически паспорт за устройството.

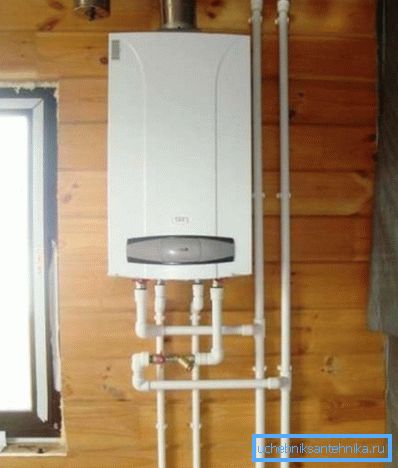

След това трябва да инсталирате оборудването и да инсталирате цялата система, с изключение на свързването на газовия тръбопровод. Газовият уред също трябва да бъде монтиран и запечатан.

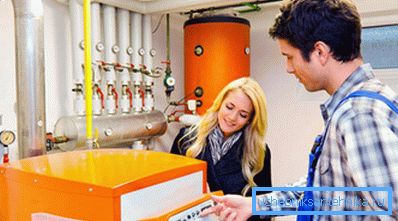

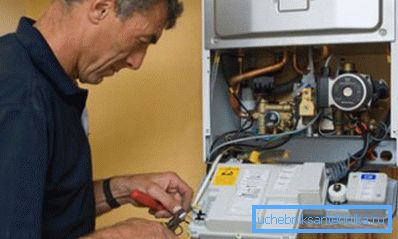

Сега каним специалист на газовата служба, която свързва котела с главната линия. Успоредно с това подадохме молба до инспектора да пусне оборудването в експлоатация.

И накрая, инспекторът проверява правилността на връзката, изготвя разрешителни и, в случай че няма оплаквания, пуска газ в системата.

заключение

Двупроводната схема на отоплителната система е добро решение за икономическите собственици и собствениците на малки къщи. Модерните модели работят доста задоволително и надеждно.
