Домашно отопление котли: как да изберете дизайн на единицата

В една къща, проблемът с отоплението през студения период на годината често е актуален. Конвенционалните печки на въглища или дърва не са много ефективни: те имат ирационални разходи за гориво, много време се отделя за премахване на сажди и пепел, а в помещенията има спад на температурата. Отлично решение на проблема ще бъде отоплителния котел.

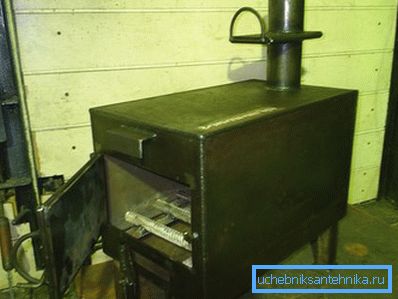

Такива единици са по-модерни и ефективни от пещите. При достатъчен капацитет устройството ще може да загрява не само жилищната сграда, но и промишлена, търговска сграда. Ако желаете, можете да направите това със собствените си ръце.

Как работи котелът за отопление

Все котлы отопления устроены по одному принципу - прогорающее топливо отдает тепловую энергию теплообменнику. Тот согревает носитель тепла – воду, масло, антифриз (читайте также статью "Расчет радиаторов отопления: потребность в тепловой энергии и количество секций").

За ефективността на устройството са важни два показателя.

1. Ниво на изгаряне на горивото, Когато кислородните пари с отпадъци от изгарянето се отстраняват от изпаренията с течно гориво или пиролизен газ и те могат да отделят много енергия по време на горенето, домашният котел трябва да бъде модифициран.
2. Настройка на топлообменника, Колкото по-голяма е контактната площ на горивната камера и резервоара за вода, толкова повече топлинна енергия се прехвърля от горивото към топлоносителя в определено време.

Обърнете внимание! На тази основа температурата на отпадъците от изгарянето трябва да бъде възможно най-ниска. С падането на този индикатор ефективността на котела се увеличава. Освен това, колкото по-ниска е температурата в комина, толкова по-трайна ще бъде и работата на уреда е по-безопасна.

Избор на дизайн на устройството

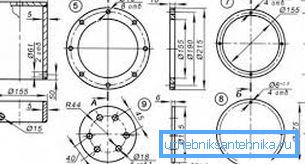

При изготвянето на чертежите на самостоятелно изработени котли за отопление, наличието на материали и някакъв вид гориво във вашия регион влияе върху външния вид и работната им схема.

1. Наличие на материали, Топлоустойчивата стомана е по-подходяща за отоплителни тела, отколкото обикновената неръждаема стомана. Но последният се използва по-често. Въпросът е, че материалът е лесно достъпен, а цената е по-малка.
2. Възможност за обработка, Човка с чугун не може да направи у дома.

Следователно, когато се произвеждат котли за твърдо гориво, най-често срещаните материали за тях са ламарина.

1. Дебелината на стоманата трябва да бъде 4/5 mm. Тя може да бъде обработена чрез българско, газово или електрическо заваряване.
2. Устройството на устройството зависи от избрания тип гориво.
3. Дизайнът е повлиян от метода на циркулация на водата във веригата.
4. Указанието отбелязва, че за да се отопли водата чрез естествена конвекция, е необходима значителна височина на резервоара и голямо напречно сечение на дюзите и отоплителните кръгове. Колкото по-малък е техният диаметър, толкова по-голяма е хидравличната устойчивост и толкова по-ниска е скоростта на движение.
5. Ако поставите помпата, тя ще увеличи скоростта на потока вода, като по този начин ще ви позволи да направите напречното сечение на тръбите и височината на резервоара по-малко.

При монтиране на самостоятелно изработени отоплителни котли за дома, си струва да помните няколко препоръки.

1. Отоплителните кръгове и дюзите на уреда трябва да бъдат изработени от тръби с диаметър най-малко 32 mm.
2. Тъй като помпата е изключена, скоростта на потока на охлаждащата течност намалява, нейната температура се увеличава. Ето защо, отоплителният кръг трябва да бъде направен от поцинковани тръби. Аналози, изработени от пластмаса (има ниска устойчивост на високи температури), дори подсилени, е по-добре да не се използва.

Видове агрегати

Най-често срещаните дървени котли.

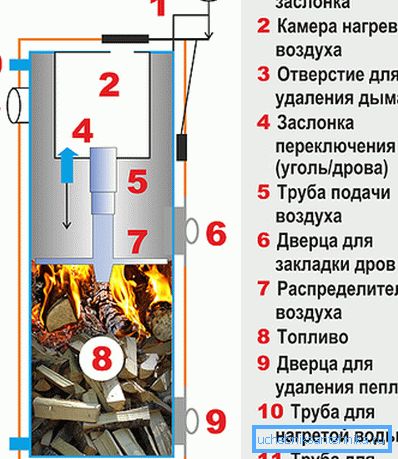

Агрегати за горене на дърва

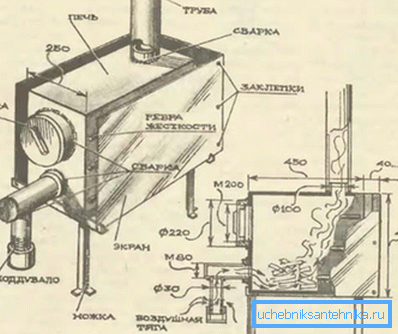

1. Най-простият домашен котел за изгаряне на дърва има формата на два цилиндъра, по-малките от които се намират в по-големия.
2. Вътрешната структура е пещ, а външната е воден резервоар.
3. За да се сведе до минимум работата по заваряване, е възможно да се използва дебелостенна тръба с голямо напречно сечение като тялото на уреда.
4. Самодельный котел отопления на дровах может иметь разные размеры и формы, исходя из наличия у вас тех или иных материалов. Так, можно сварную прямоугольную топку смонтировать внутри цилиндрического бака для воды. Как вариант - расположить в топке змеевик либо теплообменник из ряда расположенных продольно либо поперечно труб.
5. Котлите за изгаряне на дърва могат да се загряват от твърди горива от всякакъв вид. За тях, въглища, пелети, обикновени дърва за огрев, брикети от сух торф и др.

Основният недостатък на такива устройства е ниската им ефективност.

Пиролизни аналози

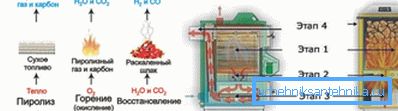

1. При такива котли, при температури от 200/800 ° и ограничено количество кислород, дървесината по време на горенето генерира топлина и се превръща в пиролизен газ и дървесен кокс. След това въздухът се смесва с нагрятия газ, който предизвиква запалването на веществото с освобождаването на голям обем топлинна енергия.
2. Резултатът е устройства с висока ефективност, достигащи 92%. На една част от горивото устройството може да работи 10/12 часа. Конвенционалният домашен котел на твърдо гориво има индикатор 4 часа.
3. Горивото в уреда гори с минимално количество отпадъци. Изгарянето на газа може да се регулира чрез автоматизация.

Обърнете внимание! Когато газовите и твърдите фракции на горивото се изгарят отделно, се увеличават изискванията за съдържание на влага в дърва за огрев. На стойност повече от 30%, газ с голям обем водни пари изгаря незначително.

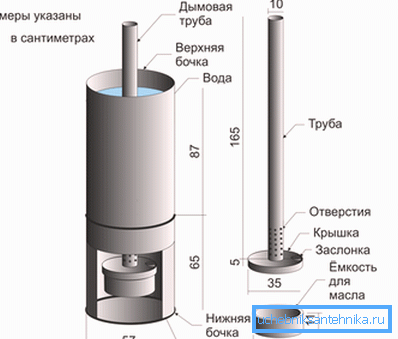

Единици в отработено масло

Бойлерите са интересни при работа. Те изпаряват маслото преди да изгорят. Когато уредът достигне работните температури, течността, която капе в нагретия съд, веднага се превръща в газ, който при горене загрява топлообменника.

Като гориво в такива агрегати може да се използва и дизелово гориво.

Електрическо оборудване

Домашният електрически бойлер за отопление е много прост в дизайна. Вътре в тръбата с голямо напречно сечение има TEN. Дъното на тялото е заварено към връщащата тръба, захранването е монтирано отгоре.

Следва да се отбележи, че електрическите котли, които имат мощност повече от 7 kW, не могат да се свързват към мрежата с 220 волта.

Напрежението на 380 не е навсякъде.

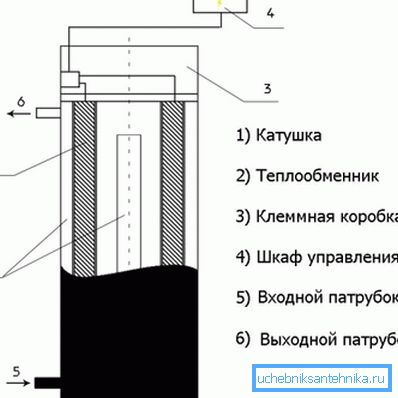

1. Домашният индукционен отоплителен котел е по-сложен.

1. Най-простият дизайн се състои от гъвкава пластмасова тръба. Около нея в 100 превключвания на емайлирана телена рана.
2. Той е свързан със заваръчен инвертор, който има ток (изход) от 15 A.
3. Вътре в камерата се поставят елементи, загряти от вихровият ток - подрязване на стоманен прът или плътна жица.
4. Долната част на тялото е прикрепена за връщане, на върха - захранване.
5. Веригата е запълнена с охлаждаща течност и устройството е свързано към захранването.
6. За такова устройство не се изисква помпа. Циркулацията осигурява конвекция на загрята вода.

заключение

Отопительные котлы можно делать самостоятельно. Такие устройства гораздо эффективнее печей и позволяют увеличивать производительность отопительной системы (см.также статью "Самотечная система отопления: особенности устройства").

Видеото в статията съдържа много по-интересни неща.
