Диаграма на двутръбна отоплителна система: версии
Каква може да бъде схемата на двутръбна отоплителна система в частна или многофамилна сграда? Как изглежда излизането на такава система? Какво допълнително оборудване, освен тръби и нагреватели, е необходимо за работата му? Нека се опитаме да отговорим на тези въпроси.
Какво е това?
Първо, нека се опитаме да обясним най-просто разликата между еднотръбни и двутръбни схеми за свързване на отоплителни уреди.
Представьте себе пару закольцованных на верхнем этаже отопительных стояков, проходящих в соседних комнатах. Один из них - подающий, второй - обратный.
Так вот: если установленный на каждом этаже радиатор размыкает стояк, к которому он подключен, можно говорить о том, что перед нами схема однотрубной системы отопления. А вот если каждая батарея представляет собой перемычку между стояками - это двухтрубная схема отопления.
И сега ще въведем малко объркване в тези логически логически конструкции.
В чиста форма тези системи се намират само в частни къщи с малък брой етажи и квадрат.
Когато се използват по-често комбинирани схеми като следното:
- Две бутилки, минаващи през мазето, се свързват със същите наклони, които се връщат на горния етаж, което се вписва в описанието на двутръбната система.
- Вместе с тем каждый отдельный стояк - схема однотрубная, Посочената по-горе конструкция с радиатори-джъмпери в реална многоетажна сграда ще бъде неефективна: охладителната течност просто няма да стигне до най-горния етаж, движейки се само през един или два долни моста.

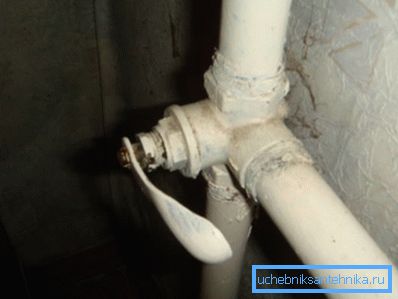

Уточним: как мы выясним позже, проблема решается балансировкой - дросселированием отопительных приборов. Однако в многоквартирных домах дроссели, хоть в одном из положений оставляющие без отопления соседние квартиры, использовать категорически нельзя. Просто потому, что любая система должна обладать максимальной защитой от… гм, ярких представителей интеллектуального большинства.
класификация
И така, какви схеми на двутръбна отоплителна система могат да бъдат намерени в жилищните и комуналните услуги и частното жилищно строителство?
По ориентация
В вертикальной системе обе трубы - подача и обратка расположены вертикально. В горизонтальной, соответственно, наоборот. И эти схемы часто объединяются в пределах одного дома: так, розливы со стояками-перемычками могут образовывать горизонтальную систему, а подъездное отопление - вертикальную.
В хода на охлаждането

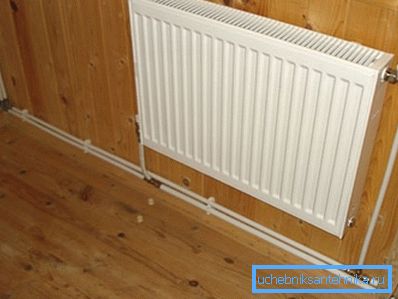

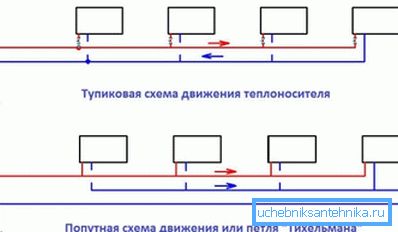

В попутной схеме теплоноситель движется в одном направлении по обоим розливам; в тупиковой - меняет направление движение на обратное при переходе из подачи в обратку. Типичный пример попутной схемы - двухтрубная система отопления частного одноэтажного дома, окна и двери которого не мешают прокладке труб; а вот при наличии препятствий используется тупиковая.
Чрез мотивация на движението на охладителя
- В сградите с множество сгради охлаждащата течност (процесната вода) се задвижва от спадане на налягането между захранващите и възвратните тръбопроводи на отоплителния тръбопровод.
- Типичное решение для крупного частного дома - один или несколько циркуляционных насосов.
- И накрая, в къща с малка площ, циркулацията може да бъде осигурена от разликата в плътността между горещите и топлинните въздушни маси на водата. Източникът на топлина е котел или пещ с топлообменник.
Горно и долно бутилиране

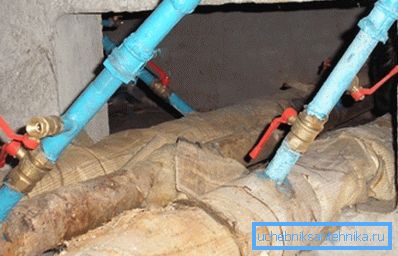

Большинство современных новостроек - дома нижнего розлива: и подающий, и обратный трубопровод находятся в подвале или в техническом чердаке над первым этажом, занятым магазинами или складами.
Удобство такой схемы в том, что вся запорная арматура сосредоточена в одном месте: для сброса стояка отопления достаточно перекрыть два расположенных рядом вентиля и выкрутить пару заглушек. Главный же недостаток - трудоемкий запуск после сброса: чтобы удалить воздушную пробку, нужно попасть в верхнюю по стояку квартиру.
Има обаче няколко нюанса.
- Если на одном из стояков отсутствуют отопительные приборы, его вместе с парным можно перепустить из подвала. Для этой цели вместо заглушки устанавливается сбросной вентиль. Достаточно вкрутить заглушку на втором стояке и открыть вентиль на нем, оставив сбросник открытым - и воздух вылетит на фронте потока воды.
- В някои къщи преливниците с маййвски кранове се извеждат на тавана. За да започнете, не е нужно да влизате в апартаментите на горния етаж; При тежки студове, които висят в преградите по време на спирането, водата често има време да замръзне.

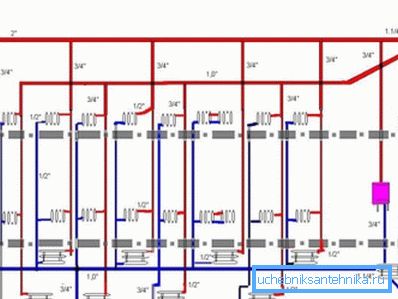

Схемата за двуточково отопление с преливник се отличава с факта, че захранването е на тавана; охлаждащата течност преминава през отворите, отворени от радиаторите по пътя до връщането, разположено в сутерена. В горната част на бензиностанцията е монтиран разширителен резервоар с вентилатор.
Какъв е резултатът?
- При сбросе вода не зависает ни в розливе подачи, ни в стояках - достаточно лишь открыть воздушник на чердаке.
- Стартирането на системата е просто и безопасно: целият въздух е в резервоара за разширение.
Цена простых сброса и запуска - необходимость побегать при отключении стояка: его приходится перекрывать с снизу, и сверху.
балансиране

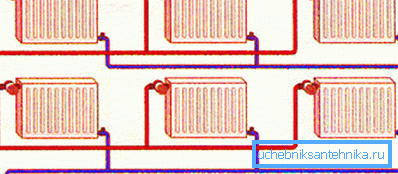

Горизонтальная двухтрубная схема в своем первоначальном виде неработоспособна: теплоноситель циркулирует лишь через ближние к котлу или насосу отопительные приборы. Проблема решается балансировкой - дросселированием каждой батареи для получения одинаковой температуры.
Заметьте: из-за инерционности системы стабилизация температуры теплоносителя занимает несколько часов. Отсюда - очевидная инструкция : при выполняемой своими руками балансировке положение каждого дросселя меняется на минимальную величину с повторным контролем температур через 2-4 часа.
оборудване
При изграждането на системата в частна къща ще е необходимо известно количество допълнително оборудване в допълнение към тръбите и вентилите. С функциите на някои от видовете, ние трябва да се запознаем накратко.
Вид на оборудването | Кратко описание |
Разширителен резервоар | Капацитет, който компенсира разширяването на охлаждащата течност при нагряване. Затвореният резервоар се приема равен на 10% от обема на топлоносителя и се монтира след циркулационната помпа. Отворен резервоар е монтиран в горната част на контура. |
Предпазен вентил | Възстановява свръхналягането при прегряване на затворената верига. |
Автоматичен вентилатор | Премахва от кръга въздух и газове, които възникват в резултат на електрохимични процеси. |
Кран Маевского | Устройството за ръчно въздушно обезкръвяване. Той е монтиран в горните тапи на радиаторите или в горната част на всеки скок между решетките. |
дросел | Аналогов винтов вентил за ръчно регулиране на проходимостта. |

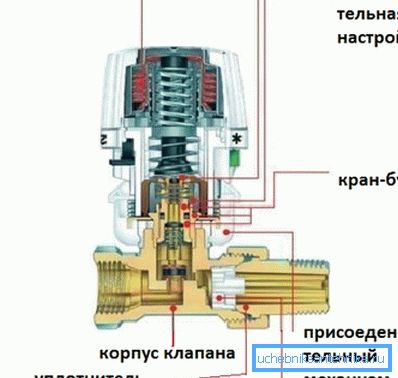

Топлинна глава | Автоматична дроселова клапа, променяща проходимостта в зависимост от температурата на въздуха. |
Заключение
Надяваме се, че информацията, предоставена на вниманието на читателя, ще бъде полезна. Както винаги, видеоклипът, приложен към статията, ще му хареса с допълнителни тематични материали. Успех!
