Диагностични схеми на радиаторите - ще разгледаме възможните

Един от най-важните аспекти в процеса на проектиране на отоплението е инсталационният процес, който пряко засяга работата на оборудването. Но много собственици на апартаменти и селски къщи не винаги правилно извършват този процес, което води до постоянни ремонти. В тази статия ще разгледаме само правилното свързване на радиатора към отоплителните системи.

Опции за свързване на инструмента

За да започнете, може би си струва с методите за полагане на отоплителни тръбопроводи, които директно зависят от схемата на свързване на радиатора.

Има два начина за полагане на отоплителни тръбопроводи:

• monotube - при котором теплоноситель подается по трубе к радиаторам отопления, зафиксированным последовательно один за другим и, омыв их, возвращается к источнику разогрева. Как правило, на 20-30 % протяженности трассы работает уже изрядно остывший теплоноситель.

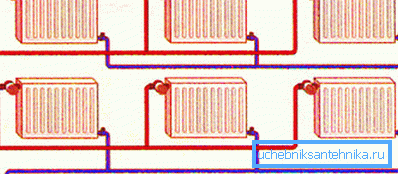

• Две тръби - состоящий из двух независимых труб: подающей и возвращающей, и в таком случае, теплоноситель предполагает параллельное соединение отопительных элементов.

По-голямата част от модерните проекти на батерии са оборудвани с четири възможни точки за монтаж на тръбопроводи (две горни и две долни). Поради това свързването на радиатори към различни системи е възможно по няколко начина.

Еднопосочна връзка

Най-честият начин за инсталиране на отоплителна система може безопасно да се нарече едностранна опция, когато става въпрос за сгради с многофамилни жилища.

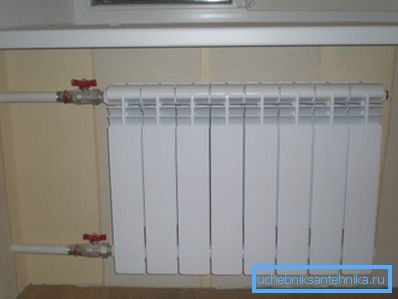

Тази схема на свързване на радиатор за отопление осигурява свързване на тръбопроводи от едната страна на устройството:

• Доставящата тръба е свързана по правило с тръбата на разклонението в горната точка.
• Обратната страна е фиксирана в долната позиция.

Обърнете внимание! При еднопосочно свързване на радиатора с промяна в схемите за подаване и връщане, топлинните загуби на системата могат да бъдат намалени до 7%.

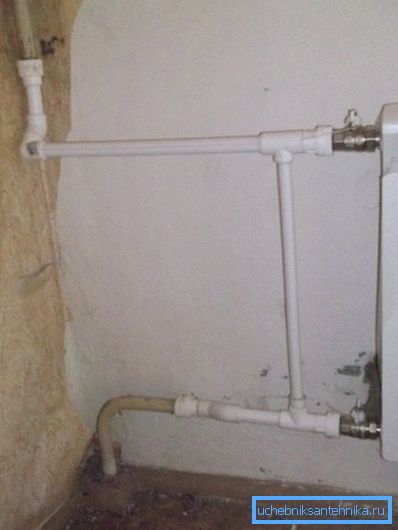

Едностранното подреждане на тръбопровода на батериите задължително включва джъмпер, свързващ "захранването" и "връщането" пред устройството. Демонстрирането на този джъмпер от собствените си ръце е силно нежелателно, тъй като това може да наруши функционирането на цялата топлофикационна система.

Коефициентът на топлопреминаване също може да намали необоснованото нарастване на секциите на устройството, повече от 12-15 броя поради отслабването на нагряването на отдалечената секция.

Диагонално свързване

За продукти с брой секции над 15 броя, най-оптимална е схемата за диагонална връзка за стоманени радиатори.

Според тази схема:

• Доставящата тръба се монтира към устройството в най-горната точка, от една страна.
• От друга страна, в най-долната точка се намира водопада.

Топлоносителят, разпределен отгоре надолу и диагонално, осигурява равномерно нагряване на всички секции на радиатора. Нарушаването на принципа на захранване и връщане може да доведе до намаляване на отоплителната мощност от отоплителните продукти с 40-50%.

ЗАБЕЛЕЖКА! За да се постигне максимален ефект, диагоналното свързване се използва при двутръбни отоплителни системи.

Долна връзка

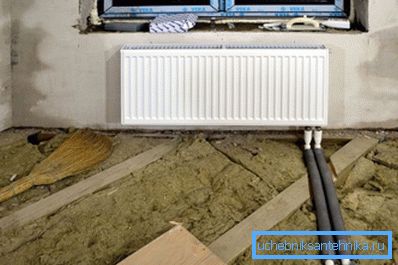

Приемлива схема за свързване на радиатори в частна къща е долната тръба. Процесът се състои в свързването на тръбопроводи от различни страни на устройството в долните му точки. Възможните загуби на мощност на батерията в тази схема на свързване от 12-14% могат да се регулират чрез инсталиране на въздушни клапани, през които въздухът да се изважда от системата.

Также поможет повысить эффективность работы отопления с нижним расположением радиаторов - установка циркуляционного насоса отопления.

Съвет! В местата за свързване на устройствата към тръбопроводите се препоръчва да се монтира спирателен вентил. Това ще позволи ремонт или демонтиране и подмяна на неизправна батерия, без да се изключва цялата отоплителна система.

Нюанси на монтаж и свързване на радиатори

Независимо от това, за какво е избрано схемата за заключване на тръбите с батерии, съществуват редица правила за инсталиране на уреди, придържащи се към която можете да създадете ефективна отоплителна система.

Инструкциите за монтаж на радиатори препоръчват следното:

• Батериите трябва да се монтират директно под отворите на прозорците или близо до входовете (в частни къщи), тъй като тези части са основните източници на топлинни загуби.
• При инсталиране на батерията е необходимо да се придържате към стандартните разстояния от устройството към съответните конструкции:

• На височина от пода в порядъка на 100-120 мм.
• Разстоянието от стената е 20-50 мм.
• Под прозореца е 100 мм.

Съветваме ви да слушате препоръките на експертите, защото цената на надзора при монтаж и свързване - намаление на ефективността и нарастващи разходи за отопление на дома ви.

заключение

Надяваме се, че горепосочената информация ще ви помогне да разберете правилно и да инсталирате устройствата за отоплителната система правилно и без ненужни проблеми. В края на краищата, ако всичко е направено правилно, не можете да прекарате много години и да не мислите за предстоящите ремонти, разходи и време, което е по-добре изразходвано за вашето семейство и почивка.

Във видеото в тази статия ще намерите допълнителна информация по тази тема.
