Чугунени радиатори: структурни характеристики, формула за

Шумоизолационните съветски отоплителни радиатори са добре известни на много собственици на стари апартаменти или селски къщи, в които отоплителното оборудване не се е променило повече от двадесет години.

Днес, вместо старите нежелани батерии, можете да си купите по-леки, стилни и евтини отоплителни уреди, проектирани за самостоятелни или централизирани системи.

Изглежда, че тежките чугунени структури напълно са загубили своето значение, но всъщност тези устройства се произвеждат и до днес. Освен това, модерните чугунени радиатори се купуват лесно от хора в различни страни по света и се оказва, че има редица очевидни причини за това.

В тази статия ще говорим за това какво е модерен чугунен радиатор и какви са неговите предимства и недостатъци. Въз основа на информацията, представена в тази статия, ще можете да извлечете съответното заключение и да решите дали е целесъобразно да закупите такива батерии за изграждане на отоплителни системи или не.

Основна информация

Чугунени радиатори на краката или техните аналози, предназначени за монтаж на стена, са нагревателни елементи от секционен тип. Тези устройства са предназначени за работа в топлофикационни системи в жилищни, обществени и промишлени сгради.

Характерна особеност на тези устройства е значителната топлинна енергия с относително компактни размери. Изборът на тази категория отоплителни уреди за работа в централизирани системи не е случайно, тъй като чугунът е устойчив на корозия въпреки лошото качество на охлаждащата течност.

Радиаторите, изработени от сив чугун KCh30-6F, са издръжливи и дълготрайни, тъй като статистиката за работата на отделните модели е повече от 70 години.

Обаче такъв ресурс е уникален случай, защото в 30-40 години има пълно унищожаване на уплътненията между секциите, които трябва да се заменят. Освен това, в рамките на три до четири десетилетия вътрешните канали, напълнени с охлаждащ агент, се изплитат с релеф.

Появата на релефи се дължи на наличието в охладителната течност на голям брой микровегменти, които за дълго време засягат вътрешните повърхности като абразивни частици.

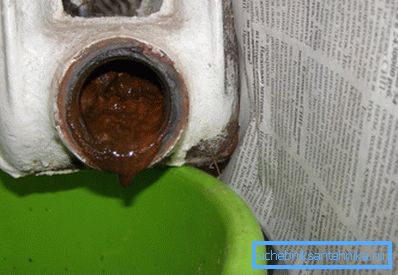

В резултат на това грубите стени натрупват различни отлагания и капацитетът на каналите се намалява рязко. Ето защо, избирайки какво да закупите стоманени радиатори или чугун, обърнете внимание на качеството на охлаждащата течност в системата.

Структурни характеристики

Съгласно броя канали в една секция, се отличават едноканални и двуканални видове чугунени радиатори. Броят и диаметърът на каналите определят капацитета на нагревателите (обемът на охлаждащата течност, който може да премине през определен период от време).

Отоплителните чугунени уреди се различават по броя на секциите и по големина. Стандартната конфигурация е 4-8 секции с възможност за изграждане. Централното разстояние и броят на секциите се избират според конфигурацията на отвора на прозореца и разстоянието от този отвор до пода и в зависимост от площта на помещението.

Какви чугунени радиатори са по-добри? Най-добрите характеристики ще бъдат демонстрирани с подходящо оразмерено оборудване.

Важно: Ако броят на секциите надвишава изискваната норма, стаята ще бъде гореща и ще отнеме по-голямата част от времето, за да се поддържа вентилаторът отворен. Факт е, че централизираната отоплителна система не предполага възможността за регулиране на температурата и поради това ще е необходимо да се компенсира прекомерното отопление на въздуха чрез вентилация. Обратно, ако броят на секциите е недостатъчен, стаята ще бъде студена.

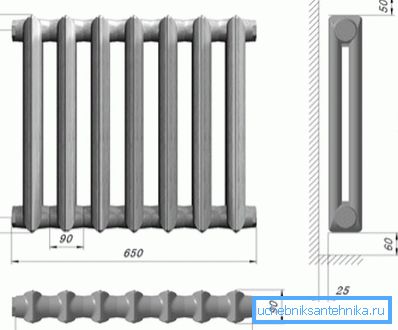

При избора на батерии, в допълнение към броя на секциите, е необходимо да се вземат под внимание такива параметри като взаимодействащото разстояние и дълбочината на продукта.

Межосевое расстояние - это расстояние от центра верхнего впускного отверстия до центра нижнего отверстия. В современных устройствах это расстояние может составлять от 350 до 1500 мм. Глубина секций составляет от 50 до 140 мм.

Разнообразието от размери ви позволява да изберете устройството, което най-добре съответства на дизайна на отоплителната система.

Формулата за изчисляване на броя секции

Преди да инсталирате радиатори за собствено отопление, трябва да изчислите подходящия брой секции.

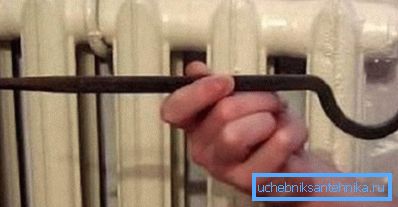

Важно: За да се увеличи или намали броят на секциите, се използва специален ключ за радиатора. Ключът преминава към входа на акумулатора за необходимия брой марки. Всеки знак на ключа съответства на ширината на секциите, в резултат на което батерията може да бъде съкратена или увеличена точно толкова, колкото е необходимо.

Изчисляването на ширината на радиаторите може да се извърши по два начина: чрез онлайн калкулатор и независимо по следната формула.

Според стандарта, за да се поддържа оптимална стайна температура в стаята, нагревателите трябва да дават 100 вата мощност на 1 м³. За изчисления използваме следната формула I = S * 100 / P

В тази формула

• I - необходим брой секции;
• S - площадь в помещения;
• P - топлопредаване на една секция в съответствие с паспортните данни на продукта.

За чугунени акумулатори с разстояние от 500 мм стойността на "P" е 145 W.

В допълнение към изброените по-горе фактори е препоръчително да се вземат предвид такива моменти като:

• тип стъклопакет, тъй като различните прозорци се характеризират с различни параметри на затягане;
• броя на външните стени, колкото повече са те, толкова по-значителни са загубите на топлина;
• наличието на помещение над стаята (тавански или отопляем таван);
• височина на тавана в стаята (коефициентът е 1, ако височината на тавана е 2,5 метра);
• брой на прозорците в стаята.

Предимства и недостатъци

Съвременните красиви радиатори за отоплителна чугун показват следните предимства и недостатъци, които трябва да се вземат предвид при избора на подходяща опция.

предимства:

• Устойчивост на корозия, което е особено важно за централизираните системи с лошо качество на охлаждащата течност;
• Голямо разсейване на топлината;
• Висока мощност и в резултат на това бързо затопляне на въздуха в помещението;
• Дълъг експлоатационен живот (не по-малко от 25 години);
• Ниска хидравлична устойчивост;
• Голям диаметър на каналите и вследствие на това, умерено формиране на мащаба;
• Възможност за избор на необходимия брой секции;
• Многостранна инсталация (на стена, на пода или на пода в комбинация със стени);
• Обикновени инструкции за инсталиране с помощта на достъпно средство;
• Висока поддръжка, поради възможността за замяна на повредения участък.

недостатъци:

• Високата цена на модерните модели в сравнение с алуминиевите и биметални аналози.
• Тежкото тегло и вследствие на това несъответствието на инсталацията върху крехките стени. Освен това, тъй като всяка секция тежи средно не по-малко от 7 кг, е невъзможно да извършите сами инсталацията без помощници.
• Nonsmooth външна повърхност и като последица от сложността на грижите. Факт е, че е трудно да се измие прах от такава повърхност.

Характеристики на маркировката и опаковката

Маркирането на чугунени радиатори, направени в съответствие с GOST 8690-94, се намира в долната странична секция на секциите. Маркировката съдържа информация за фабриката (търговска марка), освен това годината на производство и GOST за чугунени радиатори са посочени в маркировката. С други параметри на устройството може да се намери в паспорта на нагревателя.

За транспортиране и дългосрочно съхранение, чугунните радиатори са опаковани в контейнери, които могат да предпазят от атмосферни валежи и механични повреди.

заключение

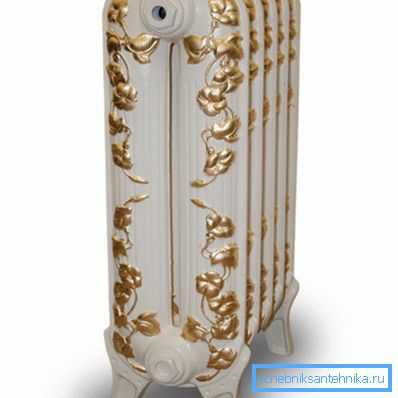

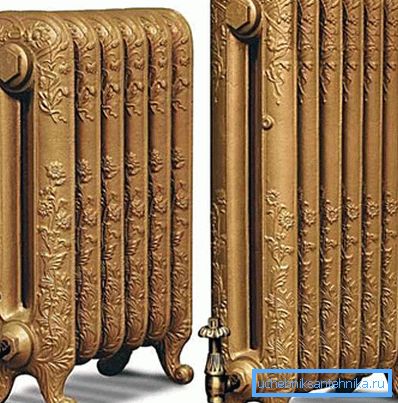

Независимо от факта, че пазарът предлага широка гама отоплителна техника, модерният железен радиатор в евро остава в търсенето. Освен това в много специализирани магазини днес можете да си купите не обикновен скучен "акордеон", но дизайн модели с художествено леене или живопис.

Има ли някакви въпроси, които се нуждаят от изясняване? В този случай препоръчваме да гледате видеоклипа в тази статия.
