Битови нагревателни помпи: цел, устройство, критерии за

Отоплителната помпа за къщата е задължително устройство за системи с принудителна циркулация на охлаждащата течност. Повечето от съвременните схеми са изградени задължително, така че изборът на устройството за циркулация е много важен. Ще говорим за основните свойства и критерии за избор на помпа за отопление.

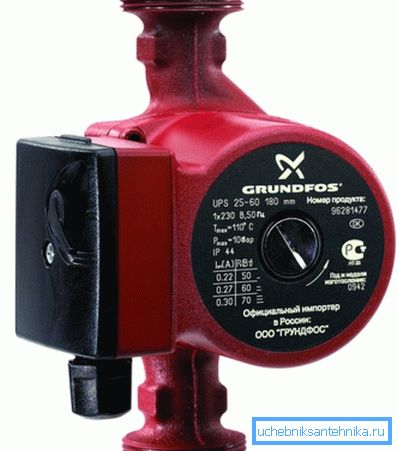

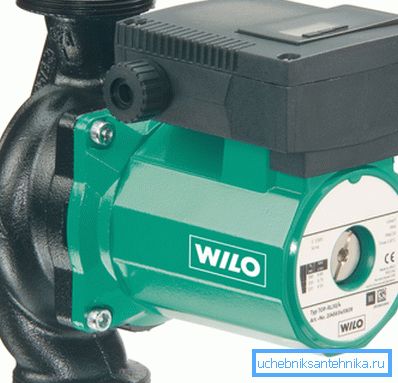

Помпена циркулационна помпа

Назначение

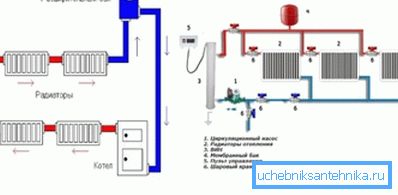

Съществуват два вида организация за охлаждане в отоплителните системи:

• естествен;
• и принудителното движение.

Естествената циркулация е възможна при малки прости електрически схеми, но дългите и разклонени тръбопроводи изискват принудително движение на течности.

Преди това се използваше отоплението на частна къща без помпа, тъй като блоковете бяха недостатъчни и бяха достатъчно скъпи. Освен това не всички населени места са били електрифицирани, а помпеният двигател е захранван с електричество.

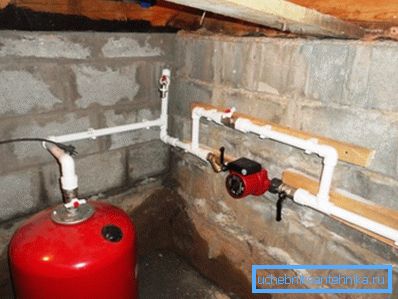

Но сега дори и малките системи се опитват да направят с принудителна циркулация, тъй като това повишава ефективността на топлопренасянето, увеличава ефективността на отоплението, а потреблението на газ за отопление на отоплителната среда съответно пада. Загубите на гориво във вериги с принудителна циркулация могат да бъдат до 30% в сравнение с естественото движение на водата поради конвективно движение на слоеве с различни температури.

Обърнете внимание! Циркулационната помпа е необходима за организиране на принудително движение на охлаждащата течност поради работата на помпа с електродвигател.

При многокомпонентни схеми с електрическо свързване на колектори, сгради с няколко етажа и значителни отоплителни зони нормалната естествена циркулация в отоплителната система е невъзможна поради голямата хидравлична съпротива, която се получава в тръбопровода. За да се преодолее това съпротивление, е необходима циркулационна помпа.

Устройство и принцип действия

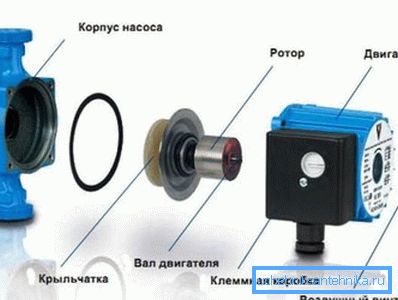

Нека видим как работи помпата за отопление на къщата. За по-голяма яснота нека да използваме схемата на основните части на устройството:

Така структурата на единицата включва такива единици:

• Тялото на помпата е направено от чугун или неръждаема стомана. Тук водният поток се улавя от въртящо се работно колело и се изпомпва в определена посока;
• Корпус на двигателя със статорни намотки. В намотките се предизвиква въртящо се магнитно поле, което кара ротора да се движи;

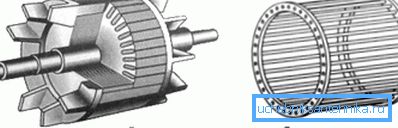

• Моторен ротор с късо съединение "катерица", в който статорното поле индуцира ток, взаимодействащ с ротационната арматура (принцип на асинхронната работа);
• Двигателят с керамични лагери, който предава въртящия момент на работното колело;
• Работното колело, което се върти на вала и улавя течността и го изнася;
• Между въртящото колело и ротора има защитна втулка, която предотвратява проникването на вода в двигателя;
• Клемна кутия с контролен блок, селектор на честоти или честотен преобразувател;
• Въздушен винт за премахване на излишния въздух.

Принципът на действие на такава машина е, както следва: променлив ток преминава към намотката на статора и създава в нея пулсиращо (въртящо се) магнитно поле със скорост на въртене 3600 об / мин с една двойка намотки. Физическите линии пресичат неподвижния ротор и индуцират в намотката си тока, който създава роторното поле.

Ротационното поле на статора улавя (привлича) ротора и го кара да се върти с него. Валът е здраво свързан към ротора и следователно също се върти, пренасяйки силата на разположеното върху него работно колело, което подава течността, която се съдържа в корпуса на помпата, и създава циркулация в системата.

Обърнете внимание! За нормална работа на уреда помпата трябва да се напълни с вода, в противен случай течността няма да бъде уловена и работното колело ще се върти на празен ход.

Управляващият блок позволява да се регулира скоростта на въртене на вала чрез включване на клемите (добавяне или намаляване на броя на двойките на намотките на котвата) или чрез преобразуване на честотата на захранващия променлив ток.

Критерии за подбор

За да изберете подходящо устройство, трябва да знаете следните параметри:

1. Главата, която трябва да осигури помпата, Равна на общото хидравлично съпротивление на тръбопровода, измерено в метри на водна колона;
2. Капацитет на единица, Равен на дебита на охлаждащата течност в системата, който се изчислява чрез изчисления;

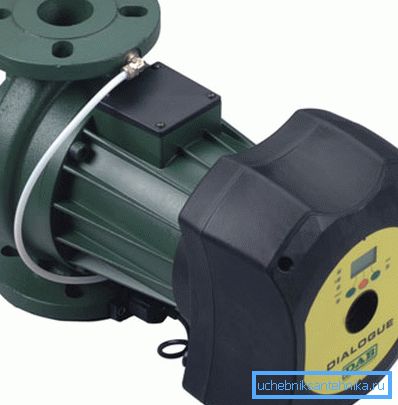

3. Свързващи размери, Показани на корпуса на двигателя, има по-често два вида - 25 и 32 мм или 1 и 1,25 инча съответно;
4. Монтажни или общи размери на продукта, Те трябва да бъдат взети под внимание, за да може вашият апарат да се побере в тръбопровода.

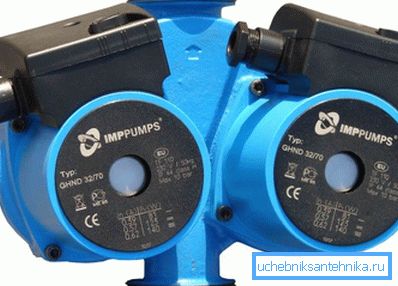

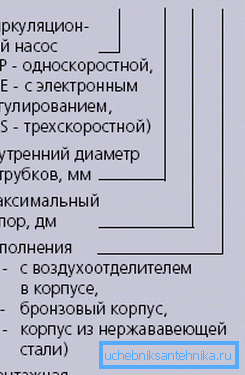

Обърнете внимание! Ако погледнете етикета на жилището, ще видите числово съотношение, например 32/70. Първото число показва размерите на свързване в милиметри, а второто е главата в дециметри, т.е. 70 е 7 метра водна колона.

Главата в системата може да се изчисли само по формулата

H = F * s, където:

• H - главата в метри на водния стълб;
• F - брой етажи на сграда с мазе;
• c - среден коефициент, равен на стойността на хидравличните загуби на един етаж на сградата. Според SNiP той е равен на 0.7 - 1.1 м за двутръбни системи и 1.16 - 1.85 м за колекторните греди.

За тръбопровода на частна къща трябва да се вземат максималните стойности на коефициента.

Производителността се изчислява по опростена схема или въз основа на характеристиката на налягането в потока. Опростена формула за изчисление:

Q = W / 1,163 * 20 = 0,043 * W, где:

• Q - производителност;
• W - количеството топлинна енергия, необходимо за отопление на стаята.

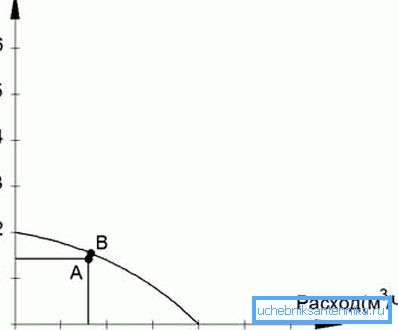

Познавайки главата и производителността, можете да определите работната точка на помпата, като поставите натиск върху вертикалната ос на графиката и стойността на потока върху хоризонталната ос. След това в каталога можете да изберете устройство, чиято работна точка е възможно най-близо до точката, която определихме:

Инсталационни работи

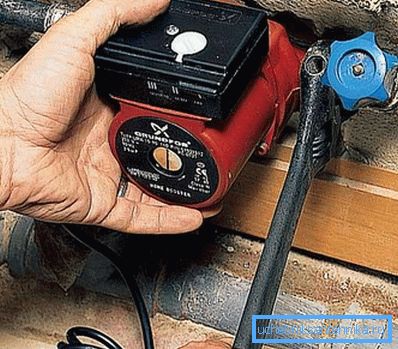

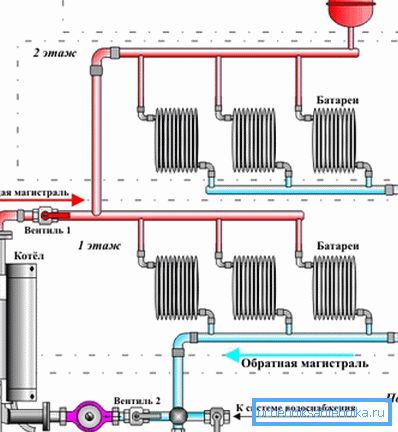

Инструкциите за инсталиране на помпа сами по себе си са съвсем прости. Той е монтиран на връщащата тръба в близост до котела, тъй като тази част от веригата има най-ниската температура на охлаждащата течност.

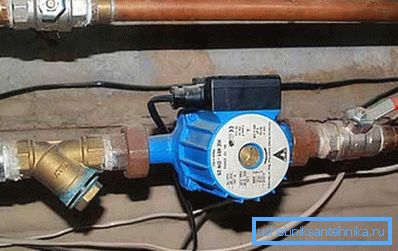

Преди да влезете в продукта, се нарязва филтър за груб вода и преди филтъра и след освобождаването на помпата се монтират сферични клапани, за да се извади устройството за смяна или ремонт без да се източва водата.

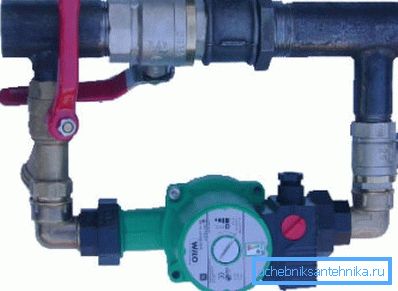

Често уредът е инсталиран чрез байпас и байпасната част на тръбата е покрита с кран. В случай на повреда на помпата, можете да отворите байпасния клапан за естествената циркулация на течността.

Обърнете внимание! След монтажа на циркулационната машина е необходимо да се тества отоплителната система на къщата със специална преса.

заключение

Циркулационната помпа е основен елемент на модерните отоплителни системи за частни къщи и големи обекти. Изберете и инсталирайте уреда според инструкциите, описани по-горе. Видеото ще ви помогне да изберете и инсталирате правилно продукта.
